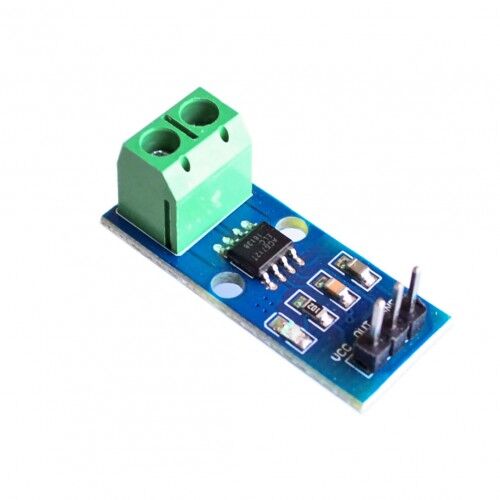

ACS712 20A Akım Sensörü
ACS712 20A Akım Sensörü, elektrik hattı üzerinde oluşan manyetik alanı ölçerek o hat üzerinden akan akımı yüksek hassasiyetle belirleyebilen bir sensör modülüdür. Bu sensör, elektriksel güvenlik sağlamak amacıyla yüksek izolasyon koruması sunar. Ayrıca, iletken üzerindeki her iki yönde de akan akımı ölçebilme yeteneği ile dikkat çeker. AC ve DC akımlarını ölçebilmesi sayesinde, geniş bir uygulama yelpazesine sahiptir.
Teknik açıdan ACS712, 5V çalışma voltajıyla çalışır ve maksimum 20A akım ölçme kapasitesine sahiptir. 2.1kVRMS izolasyon koruması ile güvenli bir ölçüm sağlar. Ölçme hassasiyeti, 66mV/A ile 185mV/A arasında değişirken, ölçme hatası %1.5 oranında olup, -40°C ile 85°C arasında %4'e kadar çıkabilmektedir. Tepki süresi ise yalnızca 5 μs'dir, bu da hızlı ve güvenilir ölçümler yapabilme imkanı sunar.
ACS712 20A Akım Sensörü, motor kontrol uygulamaları, yük algılama, yüksek akım akışının tespiti ve korunması gibi birçok alanda kullanılabilir. Ayrıca, enerji yönetimi sistemlerinde ve elektrikli araçlarda da pratik bir çözüm sunar. Kullanıcılar, bu sensör ile akım değerlerini anlık olarak takip edebilir ve sistemlerini optimize edebilir.
Bu sensörün en önemli avantajlarından biri, doğrudan temas olmaması nedeniyle yükler arasında izolasyon sağlamasıdır. Bu sayede, güvenli bir ölçüm gerçekleştirilir. Ayrıca, çeşitli akım seviyelerinde (5A, 20A, 30A) seçenekleri ile esneklik sunar. ACS712, her türlü uygulama için ideal bir akım ölçüm çözümüdür.
- Akım yolu üzerindeki manyetik alanın ölçülmesi
- Direk temas olmaması ile yükler arasında izolasyon avantajı
- AC ve DC akım ölçebilme yeteneği
- Çalışma Voltajı: 5V
- Maksimum ölçülebilecek akım seviyesi: 20A
- 2 yönde de akım ölçme imkanı
- 2.1kVRMS izolasyon koruması
- İletken pinlerindeki direnç: 1.2mΩ
- Ölçme hassasiyeti: 66mV/A ile 185mV/A arasında
- Ölçme hatası: %1.5 (TA = 25°C)
- Tepki süresi: 5 μs
