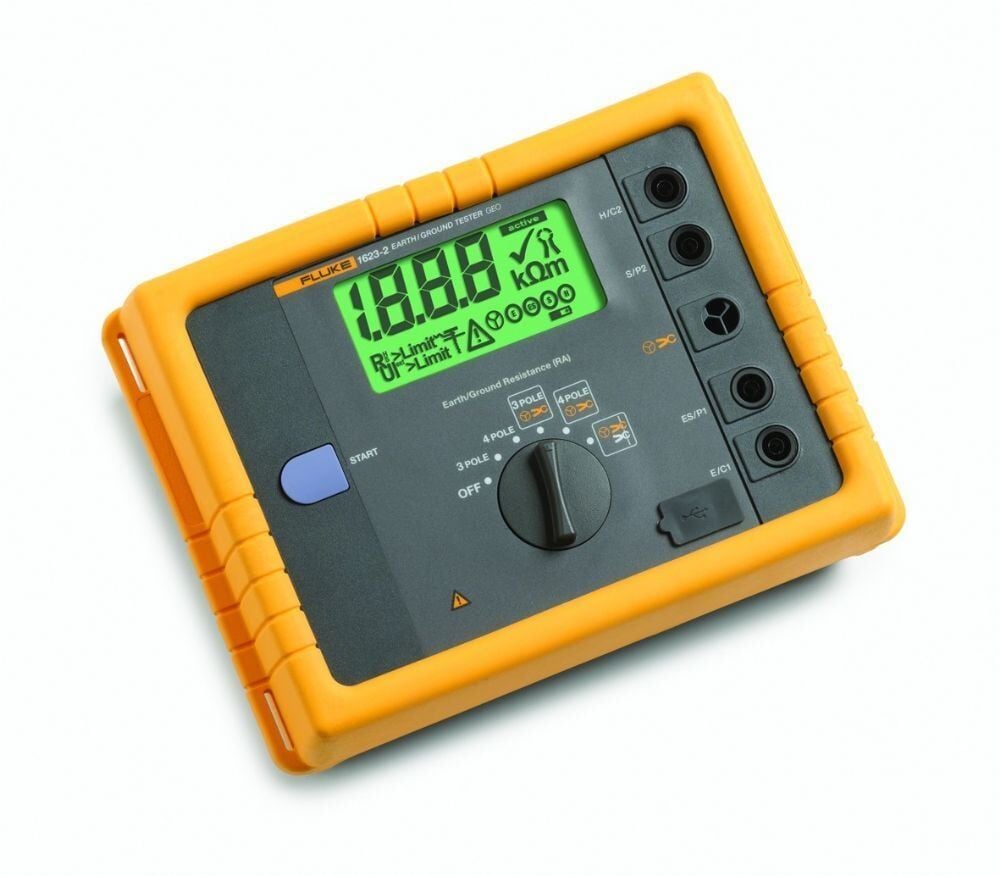

Fluke 1623-2 GEO Topraklama Test Cihazı
Fluke 1623-2 GEO Topraklama Test Cihazı: Güvenli ve Verimli Topraklama Ölçümü
Fluke 1623-2 GEO Topraklama Test Cihazı, topraklama sistemlerinin güvenliğini sağlamak ve doğru ölçümler yapmak isteyen profesyoneller için ideal bir çözümdür. Gelişmiş özellikleri, dayanıklı yapısı ve kolay kullanımı ile sektördeki en güvenilir test cihazlarından biri olan Fluke 1623-2, endüstriyel uygulamalardan inşaat projelerine kadar geniş bir kullanım alanına sahiptir. Bu makalede, Fluke 1623-2'nin teknik özelliklerini, avantajlarını ve kullanım alanlarını detaylı bir şekilde inceleyeceğiz.
Fluke 1623-2 GEO Topraklama Test Cihazı Nedir?
Fluke 1623-2, 4 farklı topraklama ölçüm tipini destekleyen yüksek hassasiyetli bir test cihazıdır. Bu cihaz, topraklama sistemlerini doğru ve güvenilir bir şekilde test edebilmenizi sağlar. USB ile veri aktarımı ve saklama özellikleri sunarak, testlerinizi dijital ortamda güvenle tutmanıza olanak tanır. Ayrıca, kullanıcı dostu tasarımı sayesinde testlerinizi hızlı ve verimli bir şekilde gerçekleştirebilirsiniz.
Fluke 1623-2 Teknik Özellikleri
| Özellik | Detaylar |
| Test Türleri | 3 ve 4 kutuplu potansiyel düşüşü, 4 kutuplu toprak özgül direnci testi, seçmeli test (1 pens), kazıksız test (2 pens). |
| Veri Saklama ve Aktarımı | USB portu üzerinden veri saklama ve veri indirme. |
| Koruma Sınıfı | IP56 koruma sınıfı ile dış mekan kullanımına uygun. |
| Aksesuarlar | Fluke ES-162P3-2 3 Kutuplu Kazık Seti, Fluke ES-162P4-2 4 Kutuplu Kazık Seti, Seçmeli/Kazıksız Pens Seti ve daha fazlası. |
| Kullanıcı Dostu Tasarım | Büyük döner anahtar, test sırasında kazıklar ve pensler hakkında bilgilendirme. |
| Test Yöntemi | Kazıksız testle topraklama çubuğunun bağlantısını kesmeden ölçüm yapma. |
| Taşıma | Sağlam taşıma çantası ile kolay taşıma. |
Fluke 1623-2'nin Avantajları
Kazıksız Test Yöntemi
Fluke 1623-2, kazıksız test özelliği ile öne çıkar. Bu yöntem, topraklama çubuğunun bağlantısını kesmeden test yapmanızı sağlar. İki pens kullanılarak yapılan bu test yöntemi, zaman ve iş gücü tasarrufu sağlar. Ayrıca, test yapılan binada ya da yapıda topraklama sistemine zarar verilmeden test işlemi yapılabilir. Kazıksız test, özellikle binaların içinde, elektrik direklerinde veya ulaşılması zor alanlarda oldukça kullanışlıdır.
Farklı Test Seçenekleri
Fluke 1623-2, dört farklı test türünü destekler:
- 3 ve 4 Kutuplu Potansiyel Düşüşü Testi
- 4 Kutuplu Toprak Özgül Direnci Testi
- Seçmeli Test (1 pens)
- Kazıksız Test (2 pens)
Bu çok yönlülük, cihazın farklı ortamlar ve ihtiyaçlar için kullanılabilmesini sağlar.
USB Veri Aktarımı ve Saklama
Fluke 1623-2'nin USB portu sayesinde test verilerinizi kolayca aktarabilir ve saklayabilirsiniz. Bu özellik, hem test sonuçlarını dijital ortamda güvenli bir şekilde saklamanızı sağlar hem de veri analizini daha kolay hale getirir. Bu sayede, geçmiş verilerle karşılaştırma yaparak daha doğru sonuçlar elde edebilirsiniz.
Dayanıklı ve Taşınabilir Tasarım
Cihazın IP56 dereceli koruma sınıfı, dış mekan koşullarında kullanılmak için uygun olduğunu gösterir. Toz ve suya karşı dayanıklı olan Fluke 1623-2, zorlu saha koşullarında bile güvenle kullanılabilir. Ayrıca, taşıma çantası sayesinde cihazınızı rahatça taşıyabilirsiniz.
Fluke 1623-2'nin Kullanım Alanları
Fluke 1623-2, çok çeşitli endüstriyel, ticari ve inşaat projelerinde kullanılabilir. Aşağıda bu cihazın yaygın olarak kullanıldığı alanlardan bazıları:
- Elektrik Dağıtım ve Altyapı Projeleri
Elektrik santralleri, enerji üretim tesisleri ve dağıtım hatlarında güvenli topraklama sistemlerini test etmek için ideal bir cihazdır. - Endüstriyel Tesisler ve Fabrikalar
Endüstriyel tesislerde, güvenli elektriksel sistemler sağlamak amacıyla düzenli olarak topraklama testleri yapılması gereklidir. Fluke 1623-2, bu testleri hızlı ve doğru bir şekilde yapmanızı sağlar. - İnşaat ve Altyapı Projeleri
Yeni binaların inşasında ve altyapı projelerinde topraklama sistemlerinin güvenliğini sağlamak için Fluke 1623-2 kullanılır. Bu cihaz, elektrik mühendislerinin doğru test sonuçları almasına yardımcı olur. - Otomotiv ve Savunma Sektörü
Elektriksel sistemlerin güvenliği, otomotiv ve savunma sektörlerinde de önemlidir. Fluke 1623-2, bu sektörlerde de güvenliği artıran hassas ölçümler sunar. - Akademik ve Araştırma Çalışmaları
Elektrik mühendisliği ve diğer teknik araştırma projelerinde, Fluke 1623-2 hassas ölçümler ve güvenilir sonuçlar sağlar.
Sonuç: Fluke 1623-2 İle Güvenli ve Verimli Topraklama Testi
Fluke 1623-2 GEO Topraklama Test Cihazı, sunduğu dört farklı test seçeneği, kazıksız test yapabilme özelliği ve veri aktarım kolaylıkları ile sektörün en güvenilir topraklama test cihazlarından biridir. USB ile veri aktarımı ve saklama özelliği, IP56 koruma sınıfı ve kullanıcı dostu tasarımı ile hem endüstriyel hem de ticari uygulamalarda geniş bir kullanım alanı sunar. Eğer doğru, hızlı ve güvenilir topraklama testleri yapmak istiyorsanız, Fluke 1623-2 tam aradığınız cihazdır.
Fluke 1623-2'yi hemen satın alarak, topraklama sistemlerinizi güvenle test edebilir ve elektriksel güvenliği sağlayabilirsiniz.
| Anahtar konumu | R A 3 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %2`si + 3 basamak) |
| Çalışma hatası | ± (değerin %5`i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••RS[kΩ]/RA[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| R A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Anahtar konumu | R A 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %2`si + 3 basamak) |
| Çalışma hatası | ± (değerin %5`i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S +R ES) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••RS[kΩ]/RA[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. | |
| Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 3 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %7`si + 3 basamak) |
| Çalışma hatası | ± (değerin %10`u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %7`si + 3 basamak) |
| Çalışma hatası | ± (değerin %10`u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Kazıksız Topraklama Devresi Ölçümü (2 Pens) | |
| Anahtar konumu | R A 2 pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %7`si + 3 basamak) |
| Çalışma hatası | ± (değerin %10`u + 5 basamak) |
| Ölçüm İlkesi: İki Akım Transformatörü Kullanılarak Kapalı Devrelerde Kazıksız Direnç Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Frekans ölçümü | 128 Hz |
| Parazit akımı (I HARİCİ) | Maks. I HARİCİ = 10 A (ac) (R A < 20 Ω) |
| Maks. I HARİCİ = 2 A (ac) (R A > 20 Ω) | |
| Otomatik aralık seçimi. Kazıksız topraklama devresi ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum uzaklıkta önerilen akım pensleriyle birlikte kullanıldığında geçerlidir. | |
