Fluke 1623-2 Topraklama Test Cihazı Seti
Fluke 1623-2 Topraklama Test Cihazı Seti: Güçlü ve Kullanıcı Dostu Test Çözümü
Fluke 1623-2 GEO Topraklama Test Cihazı, topraklama ölçümleri yapmak isteyen profesyoneller için mükemmel bir tercihtir. Gelişmiş özellikleri, dayanıklı tasarımı ve kolay kullanımıyla, bu test cihazı, topraklama sistemlerinin güvenliğini sağlamak için vazgeçilmez bir araçtır. Hem saha hem de ofis ortamlarında güvenle kullanılabilir. Bu makalede, Fluke 1623-2'nin teknik özelliklerine, kullanım alanlarına ve avantajlarına detaylı bir şekilde değineceğiz.

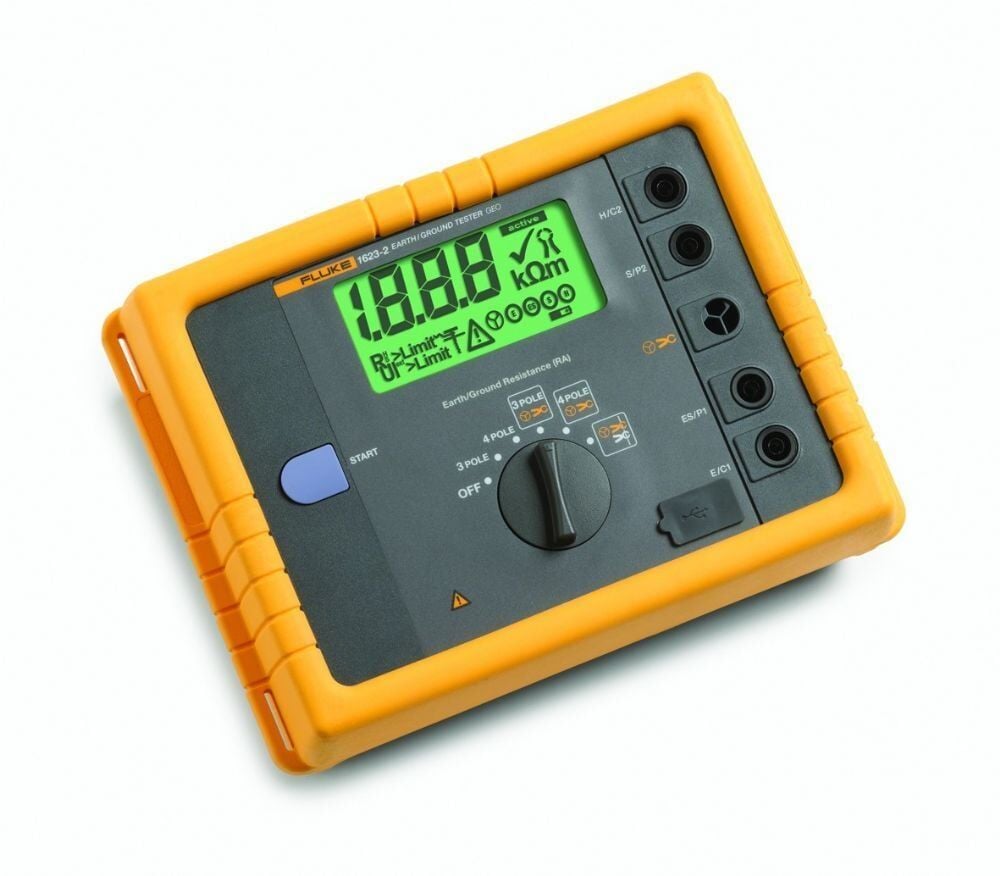

Fluke 1623-2 GEO Topraklama Test Cihazı Nedir?
Fluke 1623-2 GEO Topraklama Test Cihazı, dört farklı topraklama ölçümü gerçekleştirebilen, yüksek hassasiyetli bir test cihazıdır. Potansiyel düşüşü ve topraklama dirençli devre testlerini doğru bir şekilde gerçekleştirmek için tasarlanmıştır. Bu cihaz, özellikle büyük projelerde kullanılan zorlu testler için idealdir ve kullanıcılara hızlı ve güvenilir sonuçlar sunar.
Fluke 1623-2'nin Temel Özellikleri
| Özellik | Detaylar |
| Test Türleri | 3 ve 4 kutuplu potansiyel düşüşü, topraklama dirençli devre testi, 4 kutuplu toprak özgül direnci testi, seçmeli test (1 pens) ve kazıksız test (2 pens). |
| Veri Saklama | USB portu üzerinden veri saklama ve veri indirme imkânı. |
| Kullanım Alanları | Dış mekan kullanımına uygun, IP56 dereceli dayanıklı yapı. |
| Aksesuarlar | Fluke ES-162P3-2 3-Pole Stake Kit, Kablo makaraları (25m BL, 25m GR, 50m RD), EI-1623 Seçmeli/Kazıksız Pens Seti ve daha fazlası. |
| Taşıma | Sağlam taşıma çantası ile kolay taşıma. |
| Test Cihazı İşlevselliği | Testler sırasında kazıklar veya pensler hakkında bilgilendirme sağlar. |
| Kullanıcı Dostu Tasarım | Eldivenle kullanım için ideal büyük döner anahtar. |
Fluke 1623-2'nin Özellikleri ve Avantajları
Gelişmiş Test Yöntemleri
Fluke 1623-2, üç ve dört kutuplu potansiyel düşüşü testlerini gerçekleştirmenin yanı sıra, kazıksız topraklama testi yapabilme yeteneğine de sahiptir. Bu özellik, özellikle altyapı projelerinde topraklama sistemlerinin test edilmesi için mükemmel bir çözümdür. Kazıksız topraklama testi, zaman ve iş gücü tasarrufu sağlayarak, hızlı ve verimli sonuçlar elde edilmesini sağlar.
USB ile Veri Aktarımı ve Saklama
Cihaz, USB bağlantısı aracılığıyla verilerin kolayca saklanmasına ve aktarılmasına olanak tanır. Bu sayede kullanıcılar, test sonuçlarını bilgisayar ortamında kolayca saklayabilir ve analiz edebilirler.
IP56 Koruma Sınıfı
Fluke 1623-2, dış mekan kullanımı için IP56 derecesine sahiptir. Bu, cihazın suya ve toza karşı dayanıklı olduğu anlamına gelir, böylece zorlu çalışma koşullarında bile güvenle kullanılabilir.
Kullanıcı Dostu Tasarım ve Sağlam Aksesuarlar
Cihaz, her türlü koşulda kullanım kolaylığı sunar. Büyük döner anahtar, kullanıcıların eldivenle bile rahatça kullanabilmesini sağlar. Ayrıca, Fluke 1623-2, çok sayıda profesyonel aksesuarla birlikte gelir. Bu aksesuarlar, test sürecini hızlandırarak verimliliği artırır.
Fluke 1623-2'nin Kullanım Alanları
Fluke 1623-2 GEO Topraklama Test Cihazı, birçok sektörde kullanılabilir. Özellikle aşağıdaki alanlarda tercih edilmektedir:
- Elektrik Dağıtım ve Altyapı Projeleri
Topraklama sistemlerinin güvenliğini sağlamak için gereklidir. Elektrik tesisatları, santraller, jeneratörler gibi büyük enerji projelerinde topraklama testleri yapılırken kullanılır. - Endüstriyel Tesisler ve Fabrikalar
Elektriksel güvenliği sağlamak ve topraklama sistemlerinin düzgün çalıştığını doğrulamak için ideal bir test cihazıdır. - Yapı ve İnşaat Sektörü
İnşaat alanlarında, özellikle büyük binalarda topraklama testleri yapmak için kullanılır. Hem güvenliği hem de ekipmanların düzgün çalışmasını garanti altına alır. - Otomotiv ve Savunma Sektörü
Elektriksel sistemlerin güvenliği, topraklama test cihazlarıyla sağlanır. Bu sektörlerde, cihazların düzgün çalışmasını sağlamak için düzenli testler gereklidir. - Araştırma ve Laboratuvar Çalışmaları
Akademik çalışmalar ve mühendislik projelerinde, Fluke 1623-2 test cihazı, hassas ölçümler sağlamak için tercih edilir.
Sonuç: Neden Fluke 1623-2?
Fluke 1623-2 GEO Topraklama Test Cihazı, sunduğu dört farklı test yöntemi, dayanıklılığı, kullanıcı dostu özellikleri ve güçlü aksesuar setiyle, profesyonel kullanıcılar için ideal bir topraklama test çözümüdür. Eğer topraklama sistemlerinin güvenliğini sağlamak, hızlı ve güvenilir testler yapmak istiyorsanız, Fluke 1623-2 tam da ihtiyacınız olan cihazdır. Hem saha hem de laboratuvar ortamlarında yüksek performans ve kullanım kolaylığı arayanlar için mükemmel bir tercihtir.
Şimdi Fluke 1623-2 GEO Topraklama Test Cihazı Seti'ni satın almak için e-ticaret sitemizi ziyaret edin ve profesyonel test çözümleriyle güvenliği sağlayın!
| Genel | |
| Ekran:1999 basamaklı LCD | Özel semboller içeren ekran; basamak yüksekliği 25 mm, floresan arkadan aydınlatma |
| Kullanıcı arabirimi | Tek TURN and START (Döndür ve Başlat) düğmesi konseptiyle anında ölçüm. Tek işletim elemanı döner anahtar ve START (Başlat) düğmesidir |
| Sağlam, su ve toz geçirmez | Cihaz, sert ortam koşullarına göre tasarlanmıştır (lastik koruyucu kılıf, IP56) |
| Bellek | USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama |
| Sıcaklık Aralığı | |
| Çalışma sıcaklığı | -10°C ila 50°C (14°F ila 122°F) |
| Depolama sıcaklığı | -30°C ila 60°C (-22°F ila 140°F) |
| Sıcaklık katsayısı | ± değerin %0,1'i/°C <18°C >28°C |
| Yapısal hata | Referans sıcaklık aralığını ifade eder ve 1 yıl süreyle garantilidir |
| Çalışma hatası | Çalışma sıcaklığı aralığını ifade eder ve 1 yıl süreyle garantilidir |
| İklim sınıfı | C1 (IEC 654-1), -5°C - +45°C (23°F - +115°F), %5 - %95 RH |
| Koruma tipi | EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40 |
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. 50 V topraklama. IEC61010-1: 300V CAT II, Kirlilik derecesi 2 |
| EMC (emisyon bağışıklığı) | IEC61326-1: Taşınabilir |
| Kalite sistemi | DIN ISO 9001’e uygun olarak geliştirilmiş, tasarlanmış ve üretilmiş |
| Harici gerilim | V harici, maks. = 24 V (dc, ac < 400 Hz), daha yüksek değerler için ölçüm yasaklanmıştır |
| V harici reddetme | > 120 dB (162⁄3, 50, 60, 400 Hz) |
| Ölçüm süresi | Tipik 6 saniye |
| Maks. aşırı yük | 250 V rms (yanlış kullanım için) |
| Yardımcı güç | 6 x 1,5 V Alkalin (tip AA LR6) |
| Pil ömrü | Tipik > 3000 ölçüm |
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç) |
| Ağırlık | Piller dahil 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil |
| 7,6 kg (16,8 lb) | |
| RA 3 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Anahtar konumu | R A 3 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %2'si + 3 basamak) |
| Çalışma hatası | ± (değerin %5'i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••R S[kΩ]/R A[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| R A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Anahtar konumu | R A 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %2'si + 3 basamak) |
| Çalışma hatası | ± (değerin %5'i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S +R ES) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••R S[kΩ]/R A[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 3 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %7'si + 3 basamak) |
| Çalışma hatası | ± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %7'si + 3 basamak) |
| Çalışma hatası | ± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H'nin izlenmesi. | |
| Otomatik aralık seçimi. | |
| Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Kazıksız Topraklama Devresi Ölçümü (2 Pens) | |
| Anahtar konumu | R A 2 pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %7'si + 3 basamak) |
| Çalışma hatası | ± (değerin %10'u + 5 basamak) |
| Ölçüm İlkesi: İki Akım Transformatörü Kullanılarak Kapalı Devrelerde Kazıksız Direnç Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Frekans ölçümü | 128 Hz |
| Parazit akımı (I HARİCİ) | Maks. I HARİCİ = 10 A (ac) (R A < 20 Ω) |
| Maks. I HARİCİ = 2 A (ac) (R A > 20 Ω) | |
| Otomatik aralık seçimi. | |
| Kazıksız topraklama devresi ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum uzaklıkta önerilen akım pensleriyle birlikte kullanıldığında geçerlidir. | |
