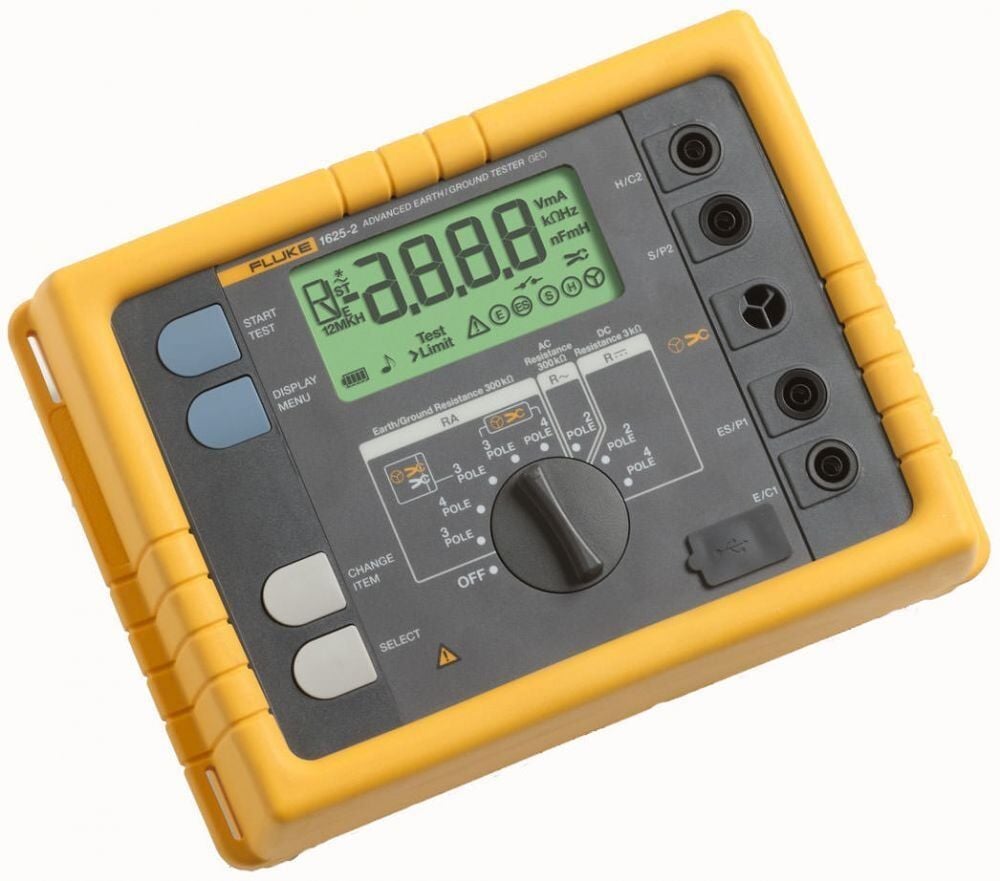

Fluke 1625-2 Topraklama Test Cihazı Seti
Fluke 1625-2 Topraklama Test Cihazı Seti: Yüksek Performans ve Güvenilirlik
Fluke 1625-2 GEO Topraklama Test Cihazı, topraklama sistemlerinin güvenliğini sağlamak ve yüksek hassasiyetle test yapmak isteyen profesyoneller için mükemmel bir tercihtir. Bu test cihazı, gelişmiş özellikleri ve kullanımı kolay aksesuarlarıyla, topraklama testlerini hızlı ve doğru bir şekilde gerçekleştirmeyi mümkün kılar. Fluke 1625-2'nin sunduğu teknik avantajlar ve kullanım alanları hakkında daha fazla bilgi edinmek için okumaya devam edin.
Fluke 1625-2 GEO Topraklama Test Cihazı Nedir?
Fluke 1625-2, dört farklı topraklama ölçüm tipini destekleyen, kullanıcı dostu bir test cihazıdır. Hem saha koşullarında hem de kapalı alanlarda kullanılabilen bu cihaz, özellikle elektriksel güvenlik ve topraklama testlerinin yapılması gereken her ortamda güvenle kullanılabilir. Bu cihaz, büyük projelerde ve endüstriyel tesislerde yüksek doğrulukla testler yapmak için idealdir.
Fluke 1625-2 GEO Topraklama Test Cihazının Teknik Özellikleri
| Özellik | Detaylar |
| Test Türleri | 3 ve 4 kutuplu potansiyel düşüşü, topraklama dirençli devre testi, 4 kutuplu toprak özgül direnci testi, seçmeli test (1 pens), kazıksız test (2 pens). |
| Veri Saklama | USB portu üzerinden veri saklama ve veri aktarımı. |
| Koruma Sınıfı | IP56 koruma sınıfı, dış mekan kullanımı için dayanıklı. |
| Aksesuarlar | Fluke ES-162P3-2 3-Pole Stake Kit, Fluke ES-162P4-2 4-Pole Stake Kit, kablo makaraları, akım transformatörleri ve daha fazlası. |
| Taşıma | Sağlam taşıma çantası ile kolay taşıma. |
| Kullanıcı Dostu Tasarım | Test sırasında kazıklar veya pensler hakkında bilgilendirme. Büyük döner anahtar ile kolay kullanım. |
| Çalışma Koşulları | Endüstriyel ve dış mekan kullanımı için uygun, toz ve suya dayanıklı yapı. |
Fluke 1625-2'nin Özellikleri ve Avantajları
Gelişmiş Test Yöntemleri
Fluke 1625-2, farklı test yöntemleriyle zenginleştirilmiş bir cihazdır. 3 ve 4 kutuplu potansiyel düşüşü testi ile topraklama dirençli devreleri hızlıca test edebilirsiniz. Ayrıca, 4 kutuplu toprak özgül direnci testi ve seçmeli/kazıksız testler, cihazın kapsamını genişletir. Kazıksız testler, zaman ve iş gücü tasarrufu sağlayarak test işlemlerini daha verimli hale getirir.
USB ile Veri Aktarımı ve Saklama
Fluke 1625-2, USB portu üzerinden veri saklama ve veri indirme özelliği sunar. Bu sayede kullanıcılar, test sonuçlarını kolayca bilgisayarlarına aktarabilir ve geçmiş verilere erişim sağlayarak daha iyi analizler yapabilir.
IP56 Koruma Sınıfı
Cihaz, IP56 derecesine sahip olduğundan, dış mekan kullanımlarında yüksek dayanıklılık sağlar. Toza ve suya karşı korumalı yapısı sayesinde zorlu saha koşullarında güvenle kullanılabilir.
Kullanım Kolaylığı
Test cihazı, her testte bağlanması gereken kazıklar veya pensler konusunda kullanıcıyı bilgilendirir. Ayrıca, büyük döner anahtar sayesinde eldivenle kullanımda bile rahatça kontrol sağlanabilir.
Fluke 1625-2 GEO Topraklama Test Cihazının Kullanım Alanları
Fluke 1625-2, çok çeşitli endüstriyel, ticari ve inşaat alanlarında kullanılabilir. Bu cihazın kullanım alanlarına örnekler:
- Elektrik Dağıtım ve Altyapı Projeleri
Elektrik altyapısındaki topraklama sistemlerinin düzgün çalıştığını test etmek için kullanılır. Elektrik santralleri, dağıtım hatları ve jeneratörlerde güvenli topraklama sağlamak için idealdir. - Endüstriyel Tesisler ve Fabrikalar
Endüstriyel tesislerde ve fabrikalarda elektriksel güvenliği sağlamak amacıyla düzenli olarak topraklama testleri yapılır. Fluke 1625-2, bu tür testleri hızlı ve doğru bir şekilde gerçekleştirebilir. - Yapı ve İnşaat Sektörü
İnşaat projelerinde, büyük binalarda ve altyapı projelerinde topraklama testleri yaparken kullanılabilir. Bu cihaz, inşaat mühendislerinin ve elektrikçilerinin doğru test sonuçları almasını sağlar. - Otomotiv ve Savunma Sektörü
Elektrikli sistemlerin güvenliğini sağlamak için otomotiv ve savunma sektörlerinde de bu test cihazı kullanılabilir. Bu sektörlerde yüksek güvenlik önlemleri gereklidir ve Fluke 1625-2, bu güvenliği sağlamak için gereken doğruluğu sunar. - Akademik ve Araştırma Laboratuvarları
Araştırma ve akademik projelerde de, Fluke 1625-2, hassas topraklama testleri için tercih edilir. Elektrik mühendisliği ve fizik araştırmalarında bu cihazın yüksek doğruluğu büyük önem taşır.
Sonuç: Neden Fluke 1625-2?
Fluke 1625-2 GEO Topraklama Test Cihazı, dört farklı test yöntemini bir arada sunarak, elektriksel güvenlik sağlamak isteyen profesyoneller için mükemmel bir çözümdür. USB veri aktarımı, IP56 koruma sınıfı, ve kullanıcı dostu tasarımı ile saha koşullarında bile rahatça kullanılabilir. Fluke 1625-2, endüstriyel tesislerden altyapı projelerine kadar geniş bir kullanım yelpazesinde yüksek performans sergileyen bir cihazdır.
Fluke 1625-2 ile topraklama testlerinizi güvenle ve verimli bir şekilde gerçekleştirebilir, elektriksel sistemlerinizin güvenliğini sağlayabilirsiniz. Ürünü şimdi e-ticaret sitemizden satın alarak, profesyonel test cihazı çözümünüzü bir adım öteye taşıyın!
| Ayrıntılı Teknik Özellikler | ||||
| Genel | ||||
| Bellek | USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama | |||
| Ölçüm fonksiyonu | Parazit gerilim ve frekans; 3 ve 4 kutuplu topraklama direnci, klipsli akım transformatörü ile veya olmadan; ac ile 2 kutuplu; dc ile 2 ve 4 kutuplu direnç | |||
| Ekran | 4 basamaklı (2999 Basamaklı); geliştirilmiş görüş sağlayan 7 bölümlü sıvı kristal ekran | |||
| Çalıştırma | Merkezi döner anahtar ve fonksiyon tuşları | |||
| Sıcaklık Aralığı | ||||
| Çalışma sıcaklığı | -10°C ila 50°C (14°F ila 122°F) | |||
| Depolama sıcaklığı | -30°C ila 60°C (-22°F ila 140°F) | |||
| Sıcaklık katsayısı | ± değerin %0,1'i/°C <18°C >28°C | |||
| Koruma tipi | EN60529'a göre kutu için IP56, pil yuvası kapağı için IP40 | |||
| Maks. gerilim | Uyarı – "pens" soketi, E, ES, S veya H soketine takılmalıdır | |||
| U rms = 0 V | ||||
| E, ES, S veya H soketleri herhangi bir kombinasyonla birbirlerine takılmalıdır, maks U rms = 250 V (yanlış kullanım için) | ||||
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. IEC61010-1'e göre 50 V topraklama. 300V CAT III, Kirlilik derecesi 2 | |||
| Kalite standardı | DIN ISO 9001’e uyacak şekilde geliştirilmiş, tasarlanmış ve üretilmiştir | |||
| Harici alan etkisi | DIN 43780 (8/76) ile uyumludur | |||
| Yardımcı güç | 6 x 1,5 V alkalin (IEC LR6 veya tip AA) | |||
| Pil ömrü | IEC LR6 /tip AA ile: tip 3000 ölçüm (R E+R H ≤ 1 kΩ) | |||
| IEC LR6 /tip AA ile: tip 6000 ölçüm (R E + R H > 10 kΩ) | ||||
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm (9,75 inç x 5,25 inç x 7,35 inç) | |||
| Ağırlık | Aksesuarlar olmadan ≤ 1,1 kg (2,43 lb) Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg (16,8 lb) | |||
| Kutu malzemesi | Polyester | |||
| Parazit gerilimi ölçümü dc + ac (U ST) | ||||
| Hata limiti ölçümü: yöntem | Tam dalga doğrultması | |||
| Ölçüm aralığı | 1 V - 50 V | |||
| Ekran aralığı | 0,0 V - 50 V | |||
| Çözünürlük | 0,1 V | |||
| Frekans aralığı | dc/ac 45 Hz - 400 Hz sinüs | |||
| Hassaslık | ± (değerin %5'i + 5 basamak) | |||
| Ölçüm sırası | Yaklaşık Saniyede 4 ölçüm | |||
| Dahili direnç | Yaklaşık 1,5 MΩ | |||
| Maks. aşırı yük | U rms = 250 V | |||
| Parazit Frekans Ölçümü (F) | ||||
| Hata limiti ölçümü: yöntem | Parazit gerilimin titreme süresi ölçümü | |||
| Ölçüm aralığı | 6,0 Hz - 400 Hz | |||
| Ekran aralığı | 16,0 Hz - 299,9 Hz - 999 Hz | |||
| Çözünürlük | 0,1 Hz - 1 Hz | |||
| Aralık | 1 V - 50 V | |||
| Hassaslık | ± (değerin %1'i + 2 basamak) | |||
| Topraklama Direnci (RE) | ||||
| Ölçüm yöntemi | IEC61557-5'e göre prob ile akım ve gerilim ölçümü | |||
| Açık devre gerilimi | 20/48 V, ac | |||
| Kısa devre akımı | 250 mA ac | |||
| Frekans ölçümü | 94, 105, 111, 128 Hz; manuel veya otomatik olarak seçilir. (AFC) 55 Hz; R* fonksiyonunda | |||
| Gürültü reddetme | 120 dB (16 2/3 , 50 , 60, 400 Hz) | |||
| Maks. aşırı yük | U rms = 250 V | |||
| Elektriksel Ölçme Spesifikasyonları | ||||
| Yapısal Hata veya Etki Miktarı | Referans koşullar veya Belirtilen Çalışma Aralığı | Gösterim Kodu | Gereksinimler veya Test IEC 1557'nin İlgili Bölümlerine Uygundur | Test Tipi |
| Yapısal hata | Referans koşullar | A | Bölüm 5, 6.1 | R |
| Konum | Referans konum ± 90° | E1 | Bölüm 1, 4.2 | R |
| Besleme gerilimi | Üretici tarafından belirtilen limitlerde | E2 | Bölüm 1, 4.2, 4.3 | R |
| Sıcaklık | 0°C ve 35°C | E3 | Bölüm 1, 4.2 | T |
| Seri parazit gerilimi | Bkz. 4.2 ve 4.3 | E4 | Bölüm 5, 4.2, 4.3 | T |
| Probların ve yardımcı toprak elektrotlarının direnci | 0 ila 100 x R A fakat ≤ 50 kΩ | E5 | Bölüm 5, 4.3 | T |
| Sistem frekansı | Nominal frekansın %99'u ila %101'i | E7 | Bölüm 5, 4.3 | T |
| Sistem gerilimi | Nominal gerilimin %85'i - %110'u | E8 | Bölüm 5, 4.3 | T |
| Çalışma hatası | B = ±(|A| + 1,15 √E 21 E 22 E 23 E 24 E 25 E 26 ) | Bölüm 5, 4.3 | R | |
| A = yapısal hata | B[%] = ± B/referans değeri x %100 | |||
| En = varyasyonlar | ||||
| R = rutin test | ||||
| T = tip testi | ||||
| Ölçüm aralığı | 0,020 Ω ila 300 kΩ | |||
| Ekran aralığı | 0,001 Ω ila 2,999 Ω | |||
| 3,00 Ω ila 29,99 Ω | ||||
| 30,0 Ω ila 299,9 Ω | ||||
| 0,300 kΩ ila 2,999 kΩ | ||||
| 3,00 kΩ ila 29,99 kΩ | ||||
| 30,0 kΩ ila 299,9 kΩ | ||||
| Çözünürlük | 0.001 Ω | |||
| 0,01 Ω | ||||
| 0,1 Ω | ||||
| 1 Ω | ||||
| 10 Ω | ||||
| 100 Ω | ||||
| Hassaslık | ± (değerin %2'si + 2 basamak) | |||
| Çalışma hatası | ± (değerin %5'i + 5 basamak) | |||
| Ölçüm süresi | Sabit frekansla tipik 8 saniye AFC ve tüm ölçüm frekansları için tam döngü ile maks. 30 sn. | |||
| Prob ve yardımcı topraklama elektrodu direnci nedeniyle ek hata | R H(R S + 2000 Ω)/R E x 1,25 x %10 -6 + 5 basamak | |||
| R H ve R'nin Ölçüm HatasıS | R [230]ER [232]SR [234]H | |||
| Maks. prob direnci | ≤ 1 MΩ | |||
| Maks. yardımcı topraklama elektrodu direnci | ≤ 1 MΩ | |||
| Hata IEC61557-5'te gerekli görülen limitler dahilinde tutulursa otomatik kontrol. | ||||
| Prob, yardımcı topraklama elektrodu ve topraklama direnci ölçümünden sonra yapılıyorsa etkileyen koşullar nedeniyle %30'dan yüksek bir ölçüm hatası varsayılır, ekranda bir uyarı sembolü ve RS veya RH'nin çok yüksek olduğunu belirten bir bildirim görüntülenir. | ||||
| Yardımcı Topraklama Elektrodu Direnci R'ye Bağlı Otomatik Ölçüm Çözünürlüğü GeçişiH | ||||
| U ile RH ölçüm = 48 V | < 300 Ω | |||
| < 6 Ω | ||||
| < 60 Ω | ||||
| < 600 Ω | ||||
| U ile RH ölçüm = 20 V | < 250 Ω | |||
| < 2,5 kΩ | ||||
| < 25 kΩ | ||||
| < 250 kΩ | ||||
| Çözünürlük | 1 mΩ | |||
| 10 mΩ | ||||
| 100 mΩ | ||||
| 1 Ω | ||||
