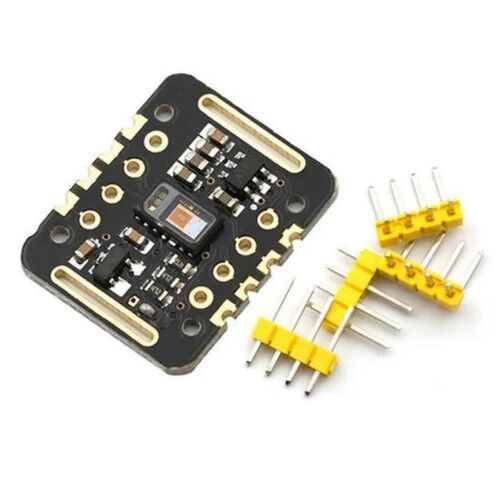

MAX30102 Sensör Modül
MAX30102 Nabız ve Kalp Atış Hızı Sensörü – Oksimetre Biyosensör Modülü
MAX30102, entegre yapısı sayesinde hem nabız oksimetresi hem de kalp atış hızı izleme özelliğine sahip gelişmiş bir biyosensör modülüdür. İçerisinde kırmızı LED, kızılötesi LED, fotodedektör, optik bileşenler ve düşük gürültüye sahip elektronik devreler bulunur. Ortam ışığını bastırma teknolojisi ile doğru ve hassas ölçüm imkanı sunar.
Bu sensör, giyilebilir sağlık cihazları, IoT projeleri ve Arduino tabanlı uygulamalarda yaygın olarak kullanılmaktadır. Parmak, kulak memesi veya bilek üzerinden ölçüm yapabilme özelliği sayesinde kalp atış hızı ve kandaki oksijen (SpO2) seviyesi kolayca takip edilebilir.
Standart I2C iletişim protokolü sayesinde Arduino, ESP32, Raspberry Pi gibi mikrodenetleyicilerle uyumlu çalışır. Ayrıca arka yüzeyde yer alan lehimlenebilir padler, veri yolunun voltaj seviyesini (1.8V veya 3.3V) seçmeye imkan tanır.
MAX30102 Özellikleri
- Sensör Modeli: MAX30102
- Çalışma Gerilimi: 3.3V / 5V
- İletişim Arayüzü: I2C
- İletişim Voltaj Seviyesi: 1.8V / 3.3V
- Özellikler: Nabız oksimetresi, kalp hızı ölçümü
- Kızılötesi LED Dalgaboyu: 870nm – 900nm
- Kırmızı LED Dalgaboyu: 650nm – 670nm
- Algılama Türü: PPG (Işık yansıma sinyali)
- Çalışma Sıcaklığı: -20°C ~ 65°C
- Boyut: 15mm x 21mm x 3mm
- Ağırlık: 2.8g (pin headerlar dahil)
- Renk: Siyah
Kullanım Alanları
- Giyilebilir sağlık cihazları
- IoT projeleri
- Arduino ve mikrodenetleyici uygulamaları
- Sporcu performans ölçümü
- Kalp atış hızı ve oksijen seviyesi takibi
MAX30102, hassas ölçüm kabiliyeti ve küçük boyutlarıyla nabız ölçer, oksimetre ve kalp ritim sensörü projeleri için en çok tercih edilen biyosensörlerden biridir.
