PCE Akış Hızı Ölçer PCE-HVAC 2
İndirilebilir Dosyalar
Manometre PCE-HVAC 2: HVAC Sistemleriniz İçin Hassas Ölçümler
Manometre PCE-HVAC 2, HVAC (Isıtma, Havalandırma ve Klima) sistemlerinin bakımı ve performansının ölçümü için geliştirilmiş yüksek hassasiyetli bir ölçüm cihazıdır. Bu kompakt ve kullanımı kolay cihaz, profesyonel HVAC teknisyenlerinin ihtiyaç duyduğu tüm ölçümleri yapmak için ideal bir çözümdür.
PCE-HVAC 2, diferansiyel basınç ölçümlerini gerçekleştirebilme yeteneği sayesinde hava akışı, filtre performansı, kanal basıncı gibi önemli parametreleri doğru bir şekilde ölçebilir. Bu sayede HVAC sistemlerinin verimliliğini arttırmak ve enerji tasarrufu sağlamak mümkün hale gelir. Ayrıca, cihazın hızlı tepki süresi ve yüksek ölçüm hassasiyeti sayesinde kullanıcılar, güvenilir sonuçlar elde ederler.
Manometre PCE-HVAC 2'nin taşınabilir yapısı, saha çalışmaları için de idealdir. Cihazın ergonomik tasarımı ve kolay kullanımı, kullanıcıların rahatlıkla ölçümlerini gerçekleştirebilmesini sağlar. LCD ekranındaki verilerin net bir şekilde okunabilmesi, kullanıcıların ölçüm sonuçlarına hızlıca erişebilmesini sağlar.
Ürün Bilgisi
Akış Hızı Ölçer PCE-HVAC 2
Pitot tüplü / 80 m/s’ye kadar hava hızı ölçümü / Zero (sıfır), minimum, maksimum, ortalama, kayıt
ve hold (tutma) fonksiyonu / Parametre başına 99 ölçüm değerini depolama imkanı

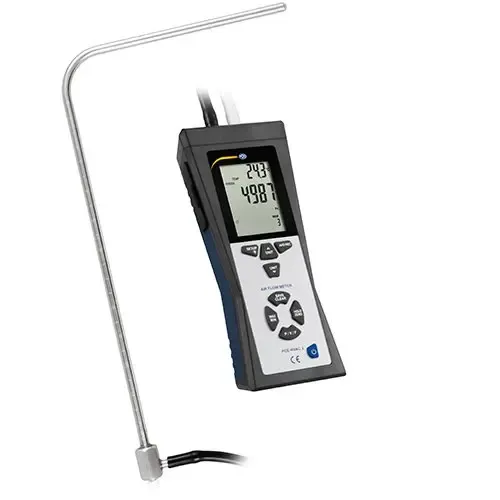

Akış hızı ölçer PCE-HVAC 2, hava hızını, hava basıncını, hava akışını, fark basıncını ve ortam sıcaklığını belirlemek için kullanılan taşınabilir ve pitot tüplü bir cihazdır. Pitot tüp, küçük boru sistemlerinde, küçük açıklıklarda ve dar alanlarda çalışma imkanı sağlar.
Kaydedilen ölçüm değerleri, cihazda ya da bilgisayarda çağrılabilir ya da okunabilir. USB arayüzü aracılığıyla bilgisayara veri aktarımı kolay bir şekilde gerçekleştirilebileceği gibi gerçek zamanlı ölçüm de yapılabilir. USB bağlantısı sağlandığında bilgisayarla uyumlu yazılım kullanılarak ölçüm değerleri bilgisayar ekranında görüntülenebilir.
Ergonomik tasarımına ek olarak akış hızı ölçerin düşük ışık koşullarında kullanım sağlayan arka aydınlatması da bulunur. PCE-HVAC 2’nin altında vida dişi bulunur; böylece, cihaz bir tripoda monte edilebilir. Ölçüm uçları, pitot tüpüne bağlantı sağlayan cihazın üst kısmına yerleştirilmiştir.
Özellikler
Teknik Bilgiler
| Hava Basıncı | ||
| Ölçüm Aralığı |
0.7252 psi 50.00 mBar 20.07 inH2O 509.8 mmH2O 5000 Pa |
|
| Çözünürlük |
0.0001 psi 0.01 mbar 0.01 inH2O 0.1 mmH2O 1 Pa |
|
|
Hassasiyet |
25 °C’de: ölçüm aralığının ± %0.3’ü | |
| Tekrarlanabilirlik | ± 0.2% (ölçüm değerinin maks. ± %0.5’i) | |
| Doğrusallık / Histerezis | Ölçüm değerinin ± %0.29’u | |
| Basınç Aralığı | 5000 Pa | |
| Maksimum Basınç | 10 psi | |
| Tepki Süresi | Tipik olarak 0.5 saniye | |
| Birim | mbar, psi, inH2O, mmH2O ya da Pa | |
| Hava Hızı | ||
| Ölçüm Aralığı |
1 ... 80 m/s 200 ... 15733 ft/min 3.6 ... 288 km/h 2.24 ... 178.66 MPH 2 ... 154.6 knot |
|
| Çözünürlük |
0.01 m/s 1 ft/min 0.1 km/h 0.01 MPH 0.1 knot |
|
|
Hassasiyet |
m/s’de: ölçüm değerinin ± %2.5’u ft/min, km/h, MPH ve knot’ta: hava hızına ve hava kanalının boyutuna bağlı olarak |
|
| Debi | ||
| Ölçüm Aralığı |
0 ... 99999 m³/min 0 ... 99999 ft³/min |
|
| Çözünürlük |
0.001 ... 100 m³/min 0.0001 ... 100 ft³/min |
|
| Sıcaklık | ||
| Ölçüm Aralığı |
0 ... 50 °C |
|
| Çözünürlük |
0.1 °C |
|
| Hassasiyet |
±1 °C ±2 °F |
|
| Diğer Teknik Özellikler | ||
| Pitot Tüp Çapı | 8 mm | |
| Uzunluk Ölçüm Hortumu | Her biri 85 cm | |
| Toplam Uzunluk Pitot Tüp | 335 mm | |
| Pil Seviyesi Göstergesi | Var | |
| Güç Kaynağı | 9 V blok pil | |
| Çevre Koşulları | 0 ... 50 °C, <90% n.o, yoğuşmasız | |
| Depolama Koşulları | -10 ... +60 °C, <90% n.o, yoğuşmasız | |
| Dahili Hafıza | Parametre başına 99 ölçüm değeri | |
| Arayüz | USB | |
| Ekran | LCD | |
| Gövde Malzemesi | ABS plastik | |
| Boyut |
Cihaz: 206 x 95 x 45 mm Pitot tüp: 335 mm, Ø 8 mm |
|
| Ağırlık (pitot tüp, pil ve ölçüm hortumları dahil) | 600 g |
|
|
Debimetre PCE-HVAC 2’nin alt kısmında tripoda monte edilmesi için bir vida dişi bulunur. Ölçüm hortumları debimetrenin üst kısmına takılır. Böylece, debimetre, pitot tüpüne bağlanabilir. |
||
Teslimat İçeriği
1 x Akış Hızı Ölçer PCE-HVAC 2,1 x Pitot Tüp (açılı),
1 x USB Kablosu,
1 x Yazılım,
2 x Bağlantı Ucu (her biri 85 cm),
1 x 9V Blok Pil,
1 x Taşıma Çantası,
1 x Kullanım Kılavuzu.
