HVAC Ölçüm Cihazı PCE-TDS 200 MR
HVAC sektöründe kullanılan ölçüm cihazları, tesisat sistemlerinin performansını kontrol etmek ve verimliliği artırmak için önemli bir role sahiptir. PCE-TDS 200 MR, bu alanda öne çıkan bir cihazdır. Bu cihaz, termal akış hızı, sıcaklık, nem ve karbon dioksit ölçümleri yapabilme özelliği ile dikkat çekmektedir.
PCE-TDS 200 MR, HVAC sistemlerinin doğru çalışıp çalışmadığını belirlemek için gerekli olan verileri sağlar. Termal akış hızı ölçümü yapabilme özelliği sayesinde hava akışını kontrol etmek ve sistemin performansını optimize etmek mümkün hale gelir. Ayrıca cihazın nem ve sıcaklık ölçümü yapabilme kabiliyeti, iç ortam koşullarını sürekli olarak izlemeyi sağlar.
Özellikle büyük binalar, işletmeler veya endüstriyel tesisler için ideal olan PCE-TDS 200 MR, kullanımı kolay arayüzü sayesinde HVAC uzmanlarının işlerini daha verimli bir şekilde yapmalarına olanak tanır. Bu cihaz, sahip olduğu teknik özellikler ve doğruluk derecesi ile sektörde tercih edilen bir ölçüm cihazıdır.
Ürün Bilgisi

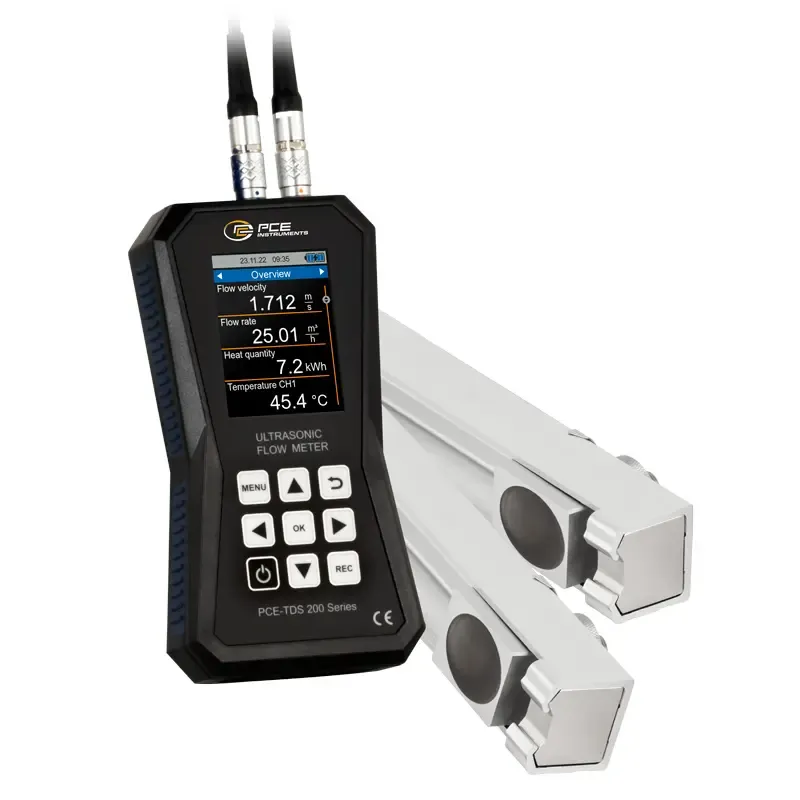

Akış Hızı Ölçer PCE-TDS 200 MR
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i tekrarlanabilirlik /
Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için /
Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası
Akış hızı ölçer PCE-TDS 200 MR’nin ölçüm aralığı ±32 m/s’dir. akış hızı ölçer, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin akış hızı ölçere takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, akış hızı ölçerin sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, akış hızı ölçer sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Akış hızı ölçer ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Akış hızı ölçer, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.
Akış hızı ölçerin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Akış hızı ölçer için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Akış hızı ölçerin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, akış hızı ölçerin 32 GB dahili belleğinde kaydedilir. Akış hızı ölçerde 10 milyon ölçüm noktası kaydedilebilir.
Opsiyonel yazılım kullanılarak akış hızı ölçerde kaydedilen ölçüm değerleri okunabilir. Akış hızı ölçer ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Akış hızı ölçer, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak akış hızı ölçer ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.
Akış hızı ölçer ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Akış hızı ölçerin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Akış hızı ölçer, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Akış hızı ölçer, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, akış hızı ölçer, ısıtma sistemlerinin akış hızı ölçerde kullanılabilir.
Akış hızı ölçerin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Akış hızı ölçer için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.
Özellikler
Teknik Bilgiler
| Debi Ölçümü | ||
| Ölçüm Aralığı | ±32 m/s | |
| Çözünürlük | 0.001 m/s | |
| Hassasiyet | DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i | |
| Tekrarlanabilirlik | Ölçüm değerinin ± %0.5’i | |
| PCE-TDS 200 MR SENSOR | Sensör çifti | |
| Boru Çapı | DN 50 ... 700 / 57 ... 720 mm | |
| Sıcaklık Direnci | -30 … +160°C | |
| Ölçüm Yöntemi | Z, V, N, W | |
| Ölçülebilir Nesneler | - Su | |
| Sıvıların Kirlilik Oranı | <%5 | |
| Boru Malzemesi | - Bakır CU | |
| Boru İç Kaplaması | - Astar yok | |
| Ölçüm Parametresi | Akış hızı, debi ve hacim | |
| Ölçüm Birimi (Boyut) | mm, in | |
| Ölçüm Birimi (Akış Hızı) | m/s, ft/s | |
| Ölçüm Birimi (Debi) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Zaman Göstergesi | Saniye, dakika, saat, gün | |
| Ölçüm Birimi (Hacim) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Diğer Teknik Özellikler | ||
| Ekran | 2.8 inç LCD ekran | |
| Ölçüm Birimi | Metrik / İngiliz | |
| Menü Dili | Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca | |
| Çalışma ve Depolama Koşulları | Sıcaklık: -20 … +65°C | |
| Data Logger | 32 GB bellek kapasitesi / 10 milyon ölçüm noktası | |
| Arayüz | USB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için) | |
| Koruma Sınıfı | IP52 | |
| Güç Kaynağı | Dahili: LiPo pil (3.7 V, 2500 mAh) | |
| Çalışma Süresi | Yaklaşık 10 saat | |
| Boyut | 165 x 85 x 32 mm | |
| Ağırlık | 255 g | |
Teslimat İçeriği
1 x Akış Hızı Ölçer PCE-TDS 200 MR1 x Akış Sensörü PCE-TDS 200 MR SENSOR (çift)
2 x Bağlantı Kablosu (5 metre)
2 x Çıkarılabilir Kablo Bağı
1 x Güç Adaptörü
1 x USB-C Kablosu
1 x Ultrasonik Bağlantı Jeli
1 x PCE Ölçüm Bandı
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
