HVAC Ölçüm Cihazı PCE-TDS 200 S
HVAC sektöründe kullanılan ölçüm cihazları arasında önemli bir yere sahip olan PCE-TDS 200 S, yüksek hassasiyeti ve kullanım kolaylığı ile dikkat çekiyor. Bu cihaz, hava akış hızını, sıcaklık ve nem oranlarını ölçmek için ideal bir çözüm sunmaktadır.
PCE-TDS 200 S, sahip olduğu teknik özellikler ile HVAC sistemlerinin verimliliğini artırmak isteyen profesyoneller için vazgeçilmez bir araçtır. Cihazın taşınabilir yapısı sayesinde kolaylıkla istenilen noktalarda ölçümler yapılabilir. Ayrıca, geniş ekranı ve kullanıcı dostu arayüzü sayesinde verileri okumak ve analiz etmek oldukça basittir.
Bu ölçüm cihazı, hava akış hızını CFM, CMM, m/s, ft/min gibi farklı birimlerde ölçebilme özelliği ile dikkat çekmektedir. Aynı zamanda sıcaklık ölçümlerinde hassas sonuçlar verir ve nem oranlarını da doğru bir şekilde belirler. Tüm bu özellikler sayesinde HVAC sistemlerinin performansını değerlendirmek ve gerekli ayarlamaları yapmak oldukça kolay hale gelir.
Ürün Bilgisi

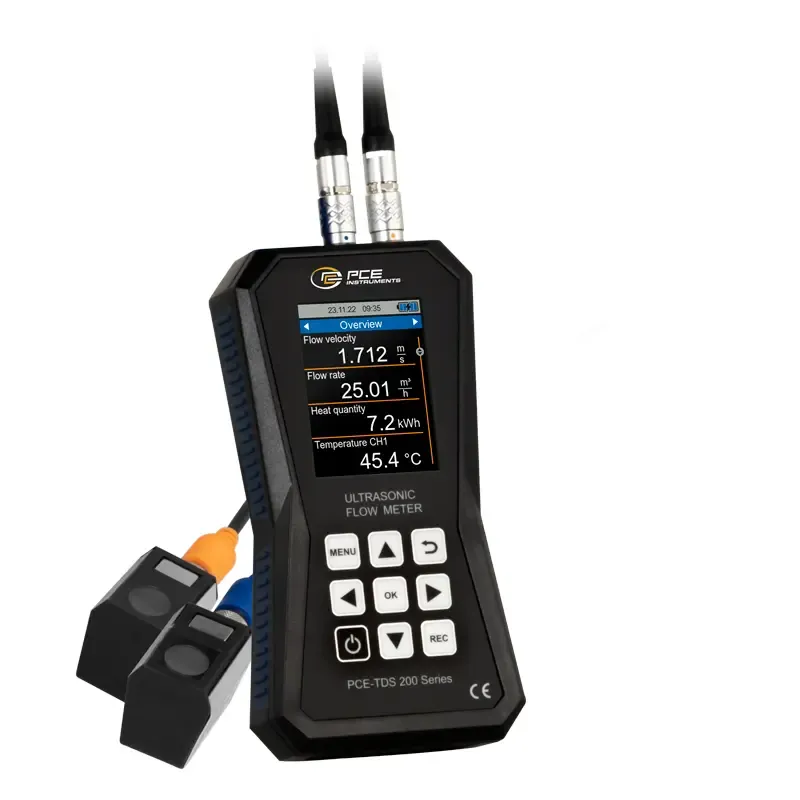

Akış Hızı Ölçer PCE-TDS 200 S
32 GB veri belleği / ±32 m/s ölçüm aralığı / Ölçüm değerinin ± %0.5’i tekrarlanabilirlik /
Çeşitli ölçüm sensörleri / Alarm sınır değeri / 2.8 inç LCD ekran / Tüm sıvı nesneler için /
Opsiyonel ISO ya da DAkkS kalibrasyon sertifikası
Akış hızı ölçer PCE-TDS 200 S’nin ölçüm aralığı ±32 m/s’dir. akış hızı ölçer, DN ≥50 boru çapı için ölçüm değerinin ± %1.5’i; DN <50 boru çapı için ölçüm değerinin ± %3.5’i hassasiyet ve ölçüm değerinin ± %0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin akış hızı ölçere takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, akış hızı ölçerin sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, akış hızı ölçer sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Akış hızı ölçer ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Akış hızı ölçer, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.
Akış hızı ölçerin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Akış hızı ölçer için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Akış hızı ölçerin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, akış hızı ölçerin 32 GB dahili belleğinde kaydedilir. Akış hızı ölçerde 10 milyon ölçüm noktası kaydedilebilir.
Opsiyonel yazılım kullanılarak akış hızı ölçerde kaydedilen ölçüm değerleri okunabilir. Akış hızı ölçer ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Akış hızı ölçer, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak akış hızı ölçer ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.
Akış hızı ölçer ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Akış hızı ölçerin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Akış hızı ölçer, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Akış hızı ölçer, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, akış hızı ölçer, ısıtma sistemlerinin akış hızı ölçerde kullanılabilir.
Akış hızı ölçerin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Akış hızı ölçer için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.
Özellikler
Teknik Bilgiler
| Debi Ölçümü | ||
| Ölçüm Aralığı | ±32 m/s | |
| Çözünürlük | 0.001 m/s | |
| Hassasiyet | DN ≥50 mm: > 0.3 m/s hızlar için ölçüm değerinin ± %1.5’i | |
| Tekrarlanabilirlik | Ölçüm değerinin ± %0.5’i | |
| PCE-TDS 200 S SENSOR | Sensör çifti | |
| Boru Çapı | DN 15 … 100 / 20 … 108 mm | |
| Boyut | 45 x 30 x 30 mm | |
| Sıcaklık Direnci | -30 … +160°C | |
| Ölçüm Yöntemi | Z, V, N, W | |
| Ölçülebilen Nesneler | - Su | |
| Sıvıların Kirlilik Oranı | <%5 | |
| Boru Malzemesi | - Bakır CU | |
| Boru İç Kaplaması | - Astar yok | |
| Ölçüm Parametresi | Akış hızı, debi ve hacim | |
| Ölçüm Birimi (Boyut) | mm, in | |
| Ölçüm Birimi (Akış Hızı) | m/s, ft/s | |
| Ölçüm Birimi (Debi) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Zaman Göstergesi | Saniye, dakika, saat, gün | |
| Ölçüm Birimi (Hacim) | m³, l, gal, igl, mgl, cf, bal, ib, ob | |
| Diğer Teknik Özellikler | ||
| Ekran | 2.8 inç LCD ekran | |
| Ölçüm Birimi | Metrik / İngiliz | |
| Menü Dili | Almanca, İngilizce, Fransızca, İspanyolca, İtalyanca, Felemenkçe, Portekizce, Danca, Türkçe, Lehçe, Rusça, Çince, Japonca | |
| Çalışma ve Depolama Koşulları | Sıcaklık: -20 … +65°C | |
| Data Logger | 32 GB bellek kapasitesi / 10 milyon ölçüm noktası | |
| Arayüz | USB (online ölçüm, dahili belleğin okunması ve pilin şarj edilmesi için) | |
| Koruma Sınıfı | IP52 | |
| Güç Kaynağı | Dahili: LiPo pil (3.7 V, 2500 mAh) | |
| Çalışma Süresi | Yaklaşık 10 saat | |
| Boyut | 165 x 85 x 32 mm | |
| Ağırlık | 255 g | |
Teslimat İçeriği
1 x Akış Hızı Ölçer PCE-TDS 200 S1 x Akış Sensörü PCE-TDS 200 S SENSOR (çift)
2 x Bağlantı Kablosu (5 metre)
2 x Çıkarılabilir Kablo Bağı
1 x Güç Adaptörü
1 x USB-C Kablosu
1 x Ultrasonik Bağlantı Jeli
1 x PCE Ölçüm Bandı
1 x Taşıma Çantası
1 x Kullanım Kılavuzu
