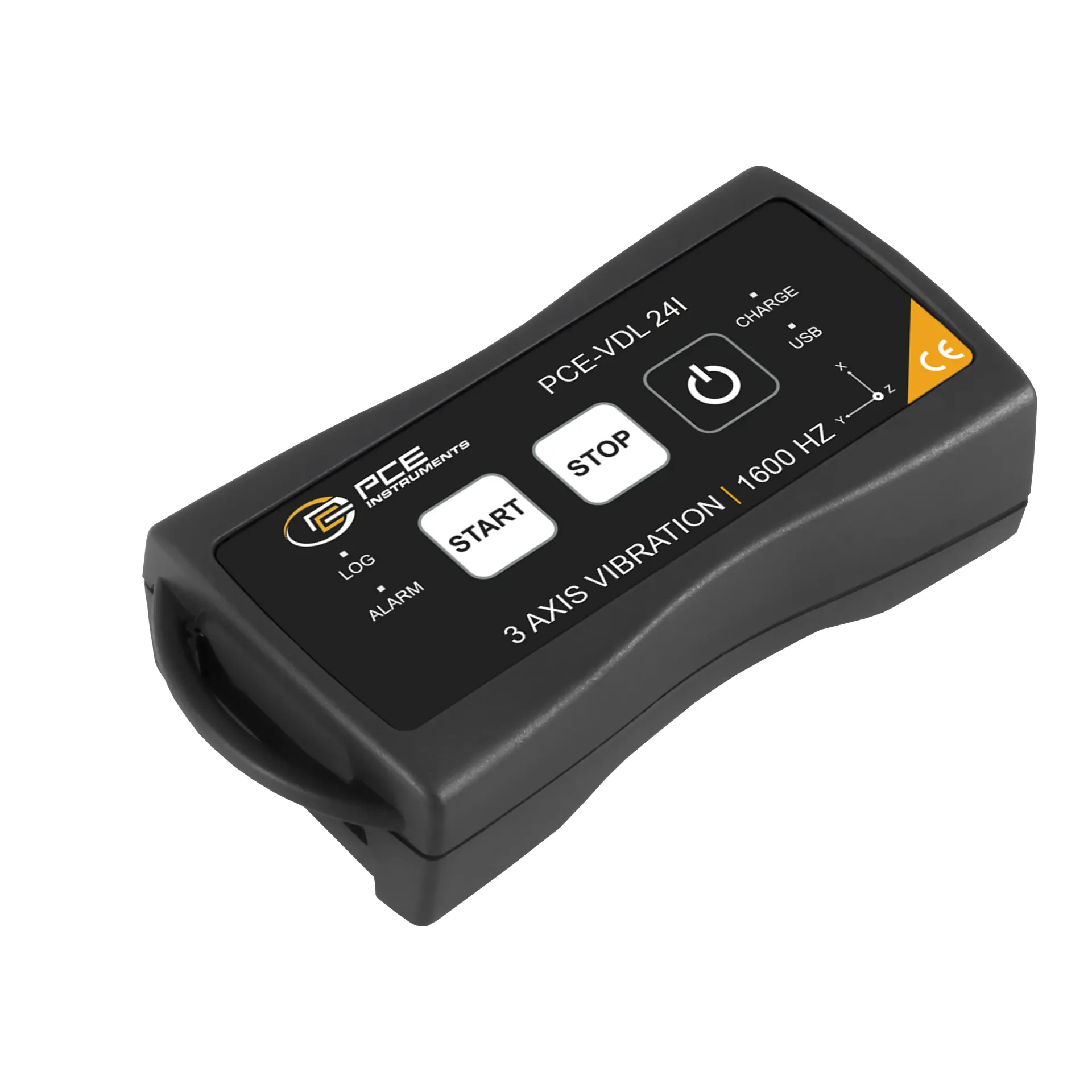

PCE Data Logger PCE-VDL 24I

Bu 3 eksenli Data Logger, 1600 Hz örnekleme hızıyla donatılmış bir ivme sensörüne sahiptir ve bu özelliği sayesinde hata teşhisi, stres testi, makine kontrolü, darbe ölçümleri ve önleyici bakım gibi uygulamalar için son derece uygundur. Sensör, üzerine etki eden mevcut ivmeyi (3 eksende) ölçer, örneğin bir darbe veya titreşim anında. Ölçümler, önceden belirlenmiş (seçilebilir) zaman aralıklarında gerçekleştirilir. Olay kaydı (Event Logging) özelliği sayesinde, 3 eksenli Data Logger'ın ölçüm verilerinin analiz süresi önemli ölçüde kısalır. Kaydedilen veriler, yalnızca eşik değerleriyle belirlenen kritik alanla sınırlıdır, bu da cihazın pil ömrünü uzatır. Cihazla elde edilen ölçümler, data Logger üzerinde bulunan 32 GB'lık bellek kartında saklanır. Bu nedenle, 3 eksenli Data Logger, hata teşhisi, bağlantı elemanlarının stres testi (ürün kalitesini artırmaya yardımcı olur), makine kontrolü, darbe ölçümleri ve genel olarak önleyici bakım gibi alanlarda mükemmel bir çözüm sunar. Bu Data Logger, makine arızalarını ve duruş sürelerini önlemek için uygun maliyetli bir araç olarak kullanılabilir. Unutmayın: Bir kez kaybedilen üretim zamanı geri alınamaz.

Kompakt yapısı sayesinde, kullanıcılar 3 eksenli Data Logger'ı hemen hemen her yere yerleştirebilir veya kurabilir; sadece çok küçük ölçüm alanlarına ihtiyaç vardır. Paketle birlikte gelen yazılım, ivme sensöründen alınan ölçülen ve kaydedilen verilerin kurulumu ve değerlendirilmesi için kullanılabilir. Sipariş verildiğinde, müşteri her zaman yazılımın en güncel sürümünü alır. Bu yazılım, PCE Instruments’in "İndirme Alanı"nda da mevcuttur. Ayrıca, elektrik kesintisi durumunda bile, 3 eksenli şok data Logger’daki ivme ölçüm verileri korunur, bu sayede kullanıcı verilerini kaybetmez.

3 eksenli Data Logger'ında yer alan triaxial ivme sensörü, 1600 Hz çok yüksek örnekleme hızıyla ivme ölçümünün geniş kullanım alanlarına olanak tanır. Bir taraftan, 3 eksenli ivme sensörü, makineler, motorlar veya jeneratörler gibi sabit nesnelere takılabilir ve farklı işlem adımlarında işletim koşullarını kaydedebilir. Örneğin, bir motor belirli devir aralıklarında hızlanırken veya yavaşlarken rezonanslara girer ve makine yapıları ve çevre için güçlü ivmelerle yüksek yükler oluşturur mu? Triaxial ivme sensörü, bu tür bölgeleri tanımlamak için kullanılabilir, ayrıca hangi üç uzay ekseninde en yüksek titreşim genliklerinin oluştuğu bilgisi de elde edilebilir. Bu bilgiler, örneğin, sönümleme sistemlerinin tasarımında kullanılabilir. Sabit nesnelerin yanı sıra, 3 eksenli Data Logger'ı hareketli nesnelere de takılabilir. Bu sayede sadece darbe, şok veya genel ivmeler ölçülmekle kalmaz, aynı zamanda yerçekiminin sürekli etkisi ve bunun grafiksel ve sayısal olarak ölçüm sonuçlarına yansıması sayesinde, üç boyutlu alanda küçük pozisyon değişiklikleri, kaymalar ve genel eğilme hareketleri de yüksek örnekleme hızıyla en yüksek çözünürlükle tespit edilebilir. Bu nedenle, 3 eksenli Data Logger'ı, sanayi veya ulaşım sektörlerinde birçok farklı uygulama için uygun bir çözümdür.

Tüm üç eksende ivmelerin zaman içinde en iyi şekilde ve yüksek çözünürlükle görselleştirilmesi için, mümkün olduğunca fazla ölçüm değeri ve doğru zaman damgası gereklidir. Sadece bu şekilde, olay süreci, gerçek zamanlı olaylarla uyumlu olarak, ivme-zaman diyagramı üzerinden doğru bir şekilde görselleştirilebilir ve analiz edilebilir. PCE Instruments’in 3 eksenli Data Logger'ı tam olarak bunu sağlar. 1600 Hz yüksek örnekleme hızı sayesinde, 3 eksenli Data Logger'ı özellikle yüksek frekanslı titreşimler ve çok kısa şok veya darbe impulslarının kaydedilmesi için uygundur. Örneğin, daha yüksek frekans bileşenlerine sahip periyodik titreşimlerin kaydedilmesi ve ardından PC yazılımı ile görselleştirilmesi istenirse, titreşimlerin doğru ve distorsiyonsuz bir şekilde yeniden oluşturulabilmesi için yeterince yüksek bir örnekleme hızı gereklidir. Aynı durum, şok yüklemeleri için de geçerlidir. Aşırı kısa yükleme zirveleri, yalnızca çok kısa zaman dilimlerinde çok sayıda ölçüm noktası kaydedildiğinde görünür hale getirilebilir. PCE Instruments’in 3 eksenli Data Logger ile bu mümkündür. 1600 Hz örnekleme hızında, Data Logger 0,4 milisaniye gibi çok kısa zaman dilimlerini görselleştirebilir ve bu sayede çok kısa mekanik darbe yüklemeleri görünür hale gelir. Bir Damage Boundary Curve (DBC) kullanılarak, bu darbe yüklemeleri tüm üç eksende kalite açısından sınıflandırılabilir ve makinelerde, ürünlerde, tesislerde veya malzeme taşıma işlemlerinde olası hasarlar tahmin edilebilir veya güvenli bir şekilde kanıtlanabilir.
