PCE Elektrik Test Cihazı PCE-CL 20
İndirilebilir Dosyalar
Kablo İzleyici PCE-CL 20: Teknolojinin Gücüyle Kolaylık ve Verimlilik
Kablo izleme, elektrik tesisatlarındaki kabloları hızlı ve doğru bir şekilde tespit etmek için kullanılan önemli bir araçtır. PCE-CL 20 kablo izleyici, bu alanda teknolojinin en son yeniliklerinden biri olarak öne çıkmaktadır.
PCE-CL 20, yüksek hassasiyetli sensörleri sayesinde duvarların ve zeminlerin altındaki kabloları kolayca bulmanıza olanak tanır. Elektrik kesintilerini en aza indirgemek ve verimliliği artırmak için tasarlanmış olan bu cihaz, elektrik bakım ve onarım işlerinde büyük bir kolaylık sağlar. Ayrıca, PCE-CL 20'nin kullanımı son derece basittir ve her seviyeden kullanıcıya hitap eder.
Bu kablo izleyici, inşaat sektöründen elektrik mühendisliğine kadar geniş bir yelpazede kullanılmaktadır. Entegre ekranı ve kullanıcı dostu arayüzü sayesinde, kabloları tespit etme ve izleme işlemleri oldukça hızlı bir şekilde gerçekleştirilebilir. Ayrıca, PCE-CL 20'nin taşınabilir yapısı sayesinde, her türlü ortamda rahatlıkla kullanılabilir.
Ürün Bilgisi

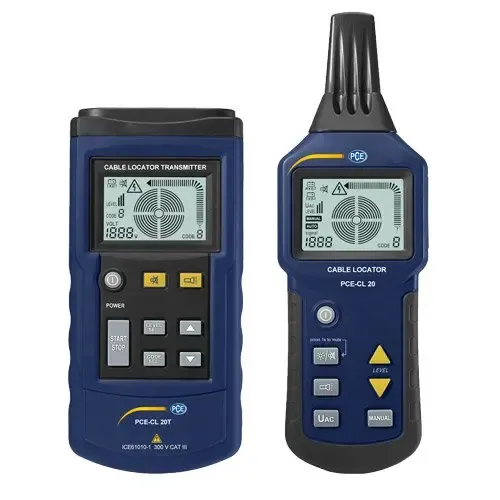

Elektrik Test Cihazı PCE-CL 20
Tek kutuplu ya da iki kutuplu uygulama için / Aydınlatma fonksiyonu /
Arka aydınlatmalı alıcı ekranı / Devrelerin ve kabloların testi / Kısa devrelerin tam konumu
Elektrik test cihazı PCE-CL 20, voltaj taşıyan ya da taşımayan hatların izlenmesi için kullanılır. Elektrik test cihazı, elektrik kablolarının yanı sıra duvarda ya da toprakta bulunan gaz ya da su borularını da algılar. Böylece, elektrik test cihazı kullanılarak kısa devreler ve sigortalar tespit edilebilir. Elektrik test cihazı, herhangi bir delik açmadan önce duvarı incelemek için idealdir. Elektrik test cihazı, alıcı ünitesi ve sinyal vericiden oluşur.
Karanlık ortamda çalışmayı kolaylaştırmak için elektrik test cihazı ve alıcı ünitesinde aydınlatma fonksiyonu bulunur. Mükemmel aydınlatma sağlayan üç LED hem kablo bulucuda hem de alıcıda mevcuttur. Aydınlatma fonksiyonuna ek olarak alıcı ünitesinde arka aydınlatmayı etkinleştirme imkanı da vardır.
Özellikler
Teknik Bilgiler
| Çıkış Sinyali | 125 kHz |
| Harici Voltaj Tanılama Aralığı | DC 12 ... 400 V ±2.5%; AC 12 ... 400 V (50 ... 60 Hz) ±2.5% |
| Ekran | LCD |
| Maksimum Voltaj | Maks. 400 V AC/DC |
| Aşırı Gerilim Koruması | CAT III 300 V |
| Kirlilik Derecesi | 2 |
| Güç Kaynağı | 9 V blok pil |
| Güç Tüketimi (minimum voltaj) | Yaklaşık 31 mA |
| Güç Tüketimi (maksimum voltaj) | Yaklaşık 115 mA |
| Sigorta | F 0.5 A 500 V, 6.3 x 32 mm |
| Çevre Koşulları | 0 ... 40 °C, bağıl nem <80% |
| Depolama Koşulları | -20 ... +60 °C, bağıl nem <80% |
| Boyut | 190 x 89 x 42.5 mm |
| Ağırlık | Yaklaşık 420 g (pil dahil) |
| Alıcı Teknik Özellikleri | |
| Algılama Derinliği | Malzemeye ve uygulamaya bağlı |
| Tek Kutuplu Uygulama | Yaklaşık 0 ... 2 m |
| İki Kutuplu Uygulama | Yaklaşık 0 ... 0.5 m |
| Basit Döngü | 2.5 metreye kadar |
| Şebeke Voltajı Algılama | Yaklaşık 0 ... 0.4 m |
| Ekran | LCD |
| Güç Kaynağı | 6 x 1.5 V AAA pil |
| Güç Tüketimi (minimum voltaj) | Yaklaşık 32 mA |
| Güç Tüketimi (maksimum voltaj) | Yaklaşık 89 mA |
| Çevre Koşulları | 0 ... 40 °C, bağıl nem <80% |
| Depolama Koşulları | -20 ... +60 °C, bağıl nem <80% |
| Boyut | 241.5 x 78 x 38.5 mm |
| Ağırlık | Yaklaşık 350 g (pil dahil) |
Teslimat İçeriği
1 x Elektrik Test Cihazı PCE-CL 20 (verici ve alıcı),
2 x Timsah Klips,
2 x Ölçüm Ucu,
2 x Ölçüm Kablosu,
1 x Topraklama Çubuğu,
1 x Taşıma Askısı,
1 x Taşıma Çantası,
1 x 9 V Blok Pil,
6 x 1.5 V AAA Pil,
1 x Kullanım Kılavuzu.
