Şebeke Analizörü PCE-PA 6500 F150
Şebeke analizörleri, elektrik şebekelerinin izlenmesi ve analiz edilmesi için kullanılan önemli cihazlardır. PCE-PA 6500 F150 ise son teknolojiye sahip bir şebeke analizörüdür. Bu cihaz, elektrik şebekelerindeki gerilim, akım, frekans, güç faktörü gibi önemli parametreleri ölçerek ağ performansını detaylı bir şekilde analiz eder.
PCE-PA 6500 F150, sahip olduğu yüksek hassasiyet ve doğruluk sayesinde güvenilir sonuçlar sunar. Aynı zamanda kompakt tasarımıyla kullanıcıların kolaylıkla taşıyıp kullanabilmesini sağlar. Bu özellikleri sayesinde elektrik mühendisleri, teknisyenler ve endüstriyel tesislerde çalışan personel tarafından tercih edilen bir cihazdır.
Şebeke analizörü PCE-PA 6500 F150, verileri anlık olarak takip edebilme özelliğine sahiptir. Bu sayede elektrik şebekelerindeki herhangi bir sorun anında tespit edilerek müdahale edilebilir. Ayrıca cihazın kullanıcı dostu arayüzü sayesinde veriler kolaylıkla okunabilir ve analiz edilebilir.
Ürün Bilgisi

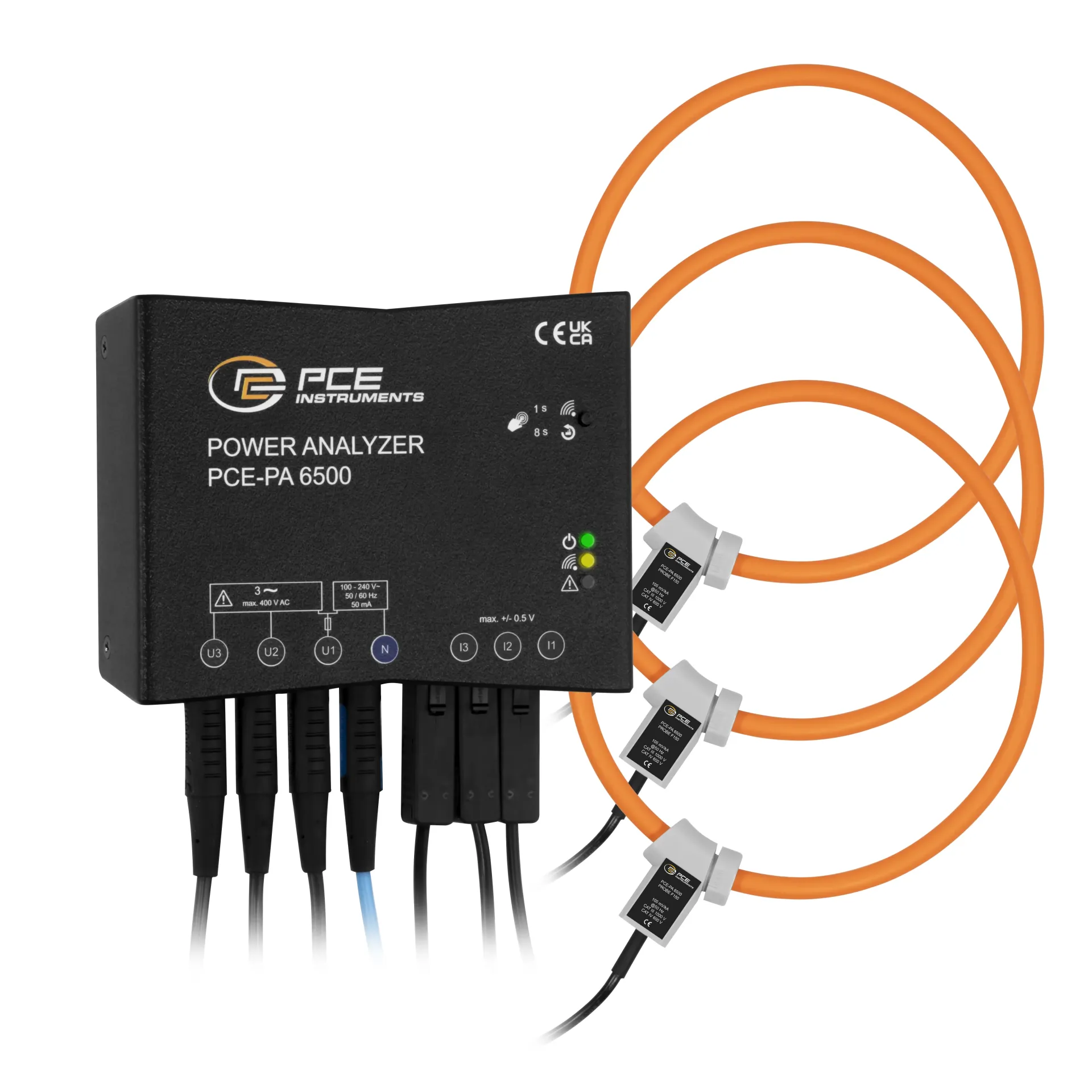

Güç Göstergesi, bağlı akım transformatörleri ve ölçüm kablolarını kullanarak akım ve gerilim değerlerini ölçer. Bundan aktif, görünür ve reaktif güç belirlenir ve her saniye WLAN üzerinden bir terminal cihazına iletilir. Veriler burada tarihsel olarak saklanır ve daha sonra tablo veya grafik biçiminde analiz edilebilir. Ölçüm sonuçlarını bir terminal cihazına aktarmak da mümkündür. Güç Göstergesi ile ölçüm Rogowski bobinleri veya katlanır akım transformatörleri kullanılarak gerçekleştirilir.
İnternet bağlantısı yoksa, veriler daha sonra işlenmek üzere CSV dosyası biçiminde dahili 32 GB SD kart belleğine kaydedilebilir. Saniye saniye kayıt yapılsa bile kayıt süresi bir yıldan fazladır. CSV dosyalarını periyodik olarak e-posta ile göndermek, FTP aracılığıyla bir sunucuya yüklemek veya ölçüm tamamlandıktan sonra ölçüm platformuna aktarmak da mümkündür. Güç Göstergesi ile etkileşim esas olarak WLAN ve web tarayıcısı veya uygulama (BLE) aracılığıyla gerçekleşir.
Güç, manyetik ölçüm probları veya bağlantı terminalleri aracılığıyla sağlanır ve ölçülür. Güç Göstergesi, herhangi bir ana ve alt dağıtım panosunun yanı sıra cihazlara ve sistemlere bağlanabilir - güç kaynağının kesilmesi gerekmez. Muhafazanın manyetik arka kısmı sayesinde, Güç Göstergesi herhangi bir metalik yüzeye tutturulabilir. Güç kaynağını yönetmek en önemli önceliktir. Tüketimi ölçmeden ve akım, voltaj, frekans ve güç gibi enstrümantal değerleri kaydetmeden verimliliği artırmak neredeyse imkansızdır. Güç Göstergesi, tüm enerji tüketiminin izlenmesini sağlar ve enerji maliyetlerinin azaltılmasına yardımcı olur.
Özellikler
Teknik Bilgiler
| AC voltaj | |
| Ölçüm aralığı | 40 ... 400 V |
| Çözünürlük | 0,01 V |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Alternatif akım AC | |
| Ölçüm aralığı | 2 ... 9500 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Aktif güç | |
| Ölçüm aralığı | 80 W ... 3800 kW |
| Çözünürlük | 0,01 W |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Reaktif güç | |
| Ölçüm aralığı | 80 VAR ... 3800 kVAR |
| Çözünürlük | 0,01 VAR |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Görünür güç | |
| Ölçüm aralığı | 30 VA ... 3800 kVA |
| Çözünürlük | 0,01 VA |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Güç faktörü | |
| Ölçüm aralığı | 0 ... 1 |
| Çözünürlük | 0,01 |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Genel teknik bilgiler | |
| Ölçüm oranı | 26000 Hz |
| Kayıt alanı | Dahili hafıza |
| Hafıza kapasitesi | 32 GB |
| Hafıza kapasitesi (ek bilgi) | Ayrı aşamalar: 22000 veri kaydı, özetlenmiş aşamalar: 38000 veri kaydı |
| Kayıt aralığı | 1 sn ... 60 dk. |
| Akım tüketimi Akım kelepçesi | 100 mA DC |
| Maksimum kablo çapı | 149 mm |
| Güvenlik standardı | CAT III 300V |
| Sigorta(lar) | 250mA, FA, IR>=30kA |
| Menü dili | Almanca, İngilizce (Büyük Britanya), İngilizce, İspanyolca, Fransızca |
| Koruma sınıfı (cihaz) | IP40 |
| Güç kaynağı | 100 ... 240 V 50/60 Hz (+/- %10) (nötr iletken ile A fazı arasında) |
| Ağırlık | 202 g |
| Çalışma koşulları | -5 ... 40 °C , % 0 ... 80 n.o. |
| Depolama koşulları | -5 ... 40 °C , % 0 ... 80 n.o. |
| Şarj edilebilir Akü / Batarya | 1 x 3 V CR 2032 (düğme hücre 3V), Lityum, iyon, mangan oksit |
| Pil kapasitesi | 245 mAh |
| Boyutlar ( U x G x Y ) | 123 x 96 x 36 mm |
