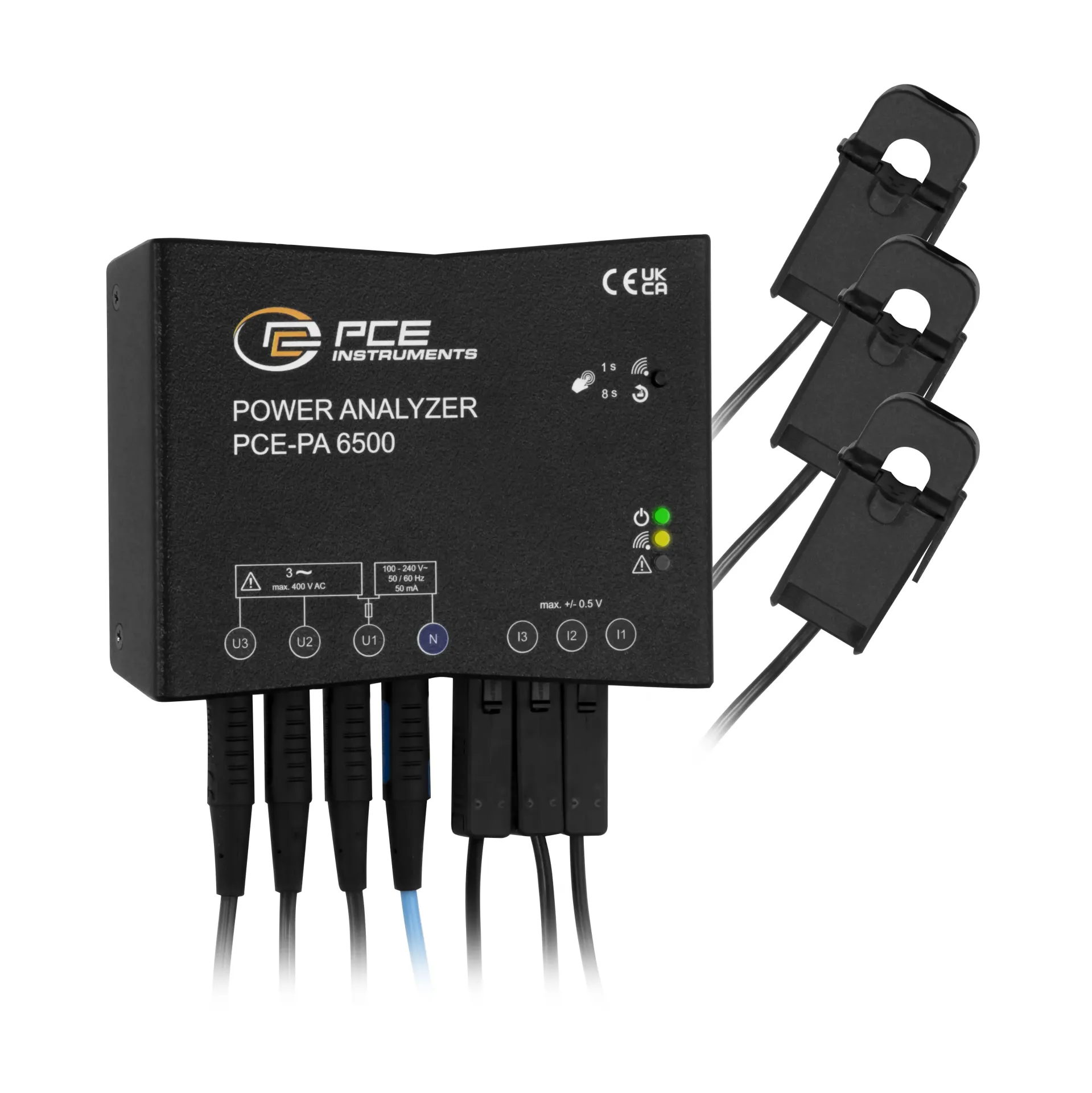

PCE Güç Göstergesi PCE-PA 6500 R11
İndirilebilir Dosyalar
Şebeke Analizörü PCE-PA 6500 R11 Nedir?
Şebeke analizörleri, elektrik şebekelerinde gerçekleşen enerji akışını izlemek ve analiz etmek için kullanılan cihazlardır. PCE-PA 6500 R11 ise güç kalitesi analizlerinde uzmanlaşmış bir şebeke analizörüdür. Bu cihaz, enerji sektöründe çalışan profesyonellerin güç sistemlerini detaylı bir şekilde incelemelerine olanak tanır.
PCE-PA 6500 R11, geniş ölçüm aralığı ve yüksek hassasiyeti sayesinde gerilim, akım, frekans, güç faktörü gibi birçok parametreyi ölçebilir. Aynı zamanda harmonik analizi yapma ve dalga formunu grafiksel olarak gösterme özelliklerine de sahiptir. Bu sayede enerji şebekelerindeki sorunları tespit etmek ve çözüm yolları geliştirmek mümkün hale gelir.
PCE-PA 6500 R11, sahip olduğu kullanıcı dostu arayüzü sayesinde kolayca kullanılabilir. Verilerin kaydedilmesi ve raporlanması da oldukça pratik bir şekilde gerçekleştirilebilir. Ayrıca, taşınabilir olması ve dayanıklı yapısı sayesinde saha şartlarında da rahatlıkla kullanılabilir.
Ürün Bilgisi
Güç Göstergesi, bağlı akım transformatörleri ve ölçüm kablolarını kullanarak akım ve gerilim değerlerini ölçer. Bundan aktif, görünür ve reaktif güç belirlenir ve her saniye WLAN üzerinden bir terminal cihazına iletilir. Veriler burada tarihsel olarak saklanır ve daha sonra tablo veya grafik biçiminde analiz edilebilir. Ölçüm sonuçlarını bir terminal cihazına aktarmak da mümkündür. Güç Göstergesi ile ölçüm Rogowski bobinleri veya katlanır akım transformatörleri kullanılarak gerçekleştirilir.
İnternet bağlantısı yoksa, veriler daha sonra işlenmek üzere CSV dosyası biçiminde dahili 32 GB SD kart belleğine kaydedilebilir. Saniye saniye kayıt yapılsa bile kayıt süresi bir yıldan fazladır. CSV dosyalarını periyodik olarak e-posta ile göndermek, FTP aracılığıyla bir sunucuya yüklemek veya ölçüm tamamlandıktan sonra ölçüm platformuna aktarmak da mümkündür. Güç Göstergesi ile etkileşim esas olarak WLAN ve web tarayıcısı veya uygulama (BLE) aracılığıyla gerçekleşir.
Güç, manyetik ölçüm probları veya bağlantı terminalleri aracılığıyla sağlanır ve ölçülür. Güç Göstergesi, herhangi bir ana ve alt dağıtım panosunun yanı sıra cihazlara ve sistemlere bağlanabilir - güç kaynağının kesilmesi gerekmez. Muhafazanın manyetik arka kısmı sayesinde, Güç Göstergesi herhangi bir metalik yüzeye tutturulabilir. Güç kaynağını yönetmek en önemli önceliktir. Tüketimi ölçmeden ve akım, voltaj, frekans ve güç gibi enstrümantal değerleri kaydetmeden verimliliği artırmak neredeyse imkansızdır. Güç Göstergesi, tüm enerji tüketiminin izlenmesini sağlar ve enerji maliyetlerinin azaltılmasına yardımcı olur.
Özellikler
Teknik Bilgiler
| AC voltaj | |
| Ölçüm aralığı | 40 ... 400 V |
| Çözünürlük | 0,01 V |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Alternatif akım AC | |
| Ölçüm aralığı | 0 ... 80 A |
| Çözünürlük | 0,01 A |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Aktif güç | |
| Ölçüm aralığı | 0 W ... 32 kW |
| Çözünürlük | 0,01 W |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Reaktif güç | |
| Ölçüm aralığı | 0 VAR ... 32 kVAR |
| Çözünürlük | 0,01 VAR |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Görünür güç | |
| Ölçüm aralığı | 0 VA ... 32 kVA |
| Çözünürlük | 0,01 VA |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Güç faktörü | |
| Ölçüm aralığı | 0 ... 1 |
| Çözünürlük | 0,01 |
| Hassasiyet | Ölçüm değerinin ± %1'i |
| Genel teknik bilgiler | |
| Ölçüm oranı | 26000 Hz |
| Kayıt alanı | Dahili hafıza |
| Hafıza kapasitesi | 32 GB |
| Hafıza kapasitesi (ek bilgi) | Ayrı aşamalar: 22000 veri kaydı, özetlenmiş aşamalar: 38000 veri kaydı |
| Kayıt aralığı | 1 sn ... 60 dk. |
| Akım tüketimi Akım kelepçesi | 100 mA DC |
| Maksimum kablo çapı | 10 mm |
| Güvenlik standardı | CAT III 300V |
| Sigorta(lar) | 250mA, FA, IR>=30kA |
| Menü dili | Almanca, İngilizce (Büyük Britanya), İngilizce, İspanyolca, Fransızca |
| Koruma sınıfı (cihaz) | IP40 |
| Güç kaynağı | 100 ... 240 V 50/60 Hz (+/- %10) (nötr iletken ile A fazı arasında) |
| Ağırlık | 202 g |
| Çalışma koşulları | -5 ... 40 °C , % 0 ... 80 n.o. |
| Depolama koşulları | -5 ... 40 °C , % 0 ... 80 n.o. |
| Şarj edilebilir Akü / Batarya | 1 x 3 V CR 2032 (düğme hücre 3V), Lityum, iyon, mangan oksit |
| Pil kapasitesi | 245 mAh |
| Boyutlar ( U x G x Y ) | 123 x 96 x 36 mm |
