PCE Güç Ölçer PCE-830-2
İndirilebilir Dosyalar
Şebeke Analizörü PCE-830-2 Nedir?
Şebeke Analizörü PCE-830-2, endüstriyel ve ticari elektrik ağlarının analizi ve sorun giderme işlemleri için kullanılan güçlü bir cihazdır. Bu analizör, elektrik şebekelerindeki gerilim, akım, frekans, güç faktörü gibi temel elektriksel parametreleri ölçebilir ve bu verileri detaylı raporlar halinde sunabilir.
PCE-830-2, yüksek hassasiyeti ve güvenilir ölçüm sonuçlarıyla elektrik mühendislerinin ve bakım ekiplerinin elektriksel sistemlerdeki performansı değerlendirmesine yardımcı olur. Ayrıca, cihazın kullanımı kolay arayüzü sayesinde verilerin anlık olarak takip edilmesi ve analiz edilmesi mümkündür.
Bu şebeke analizörü, geniş frekans ve gerilim aralıklarında çalışabilme özelliği ile farklı elektrik sistemlerinde kullanılabilmektedir. Aynı zamanda, taşınabilir yapısı sayesinde saha çalışmalarında da rahatlıkla kullanılabilir.
Ürün Bilgisi

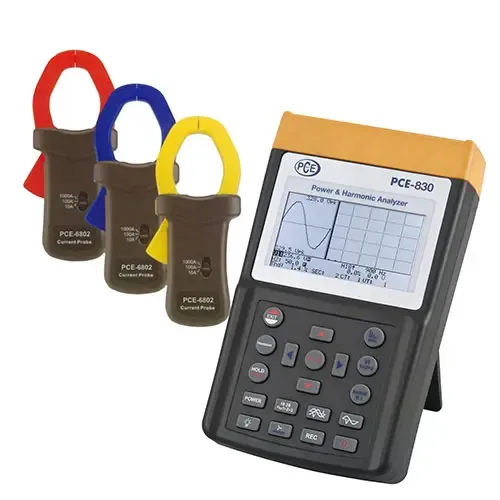

Güç Ölçer PCE-830-2
3 fazlı / Güç ölçümü ve harmonik analizi / Hafıza, arayüz ve yazılım
Güç ölçer PCE-830-2, alternatif akım (AC) için bir ila üç fazlı elektrik miktarlarını ölçmek için kullanılır. Güç ölçer ile voltaj, akım, frekans, harmonik ve güç gibi ölçüm parametreleri ölçülebilirken harmonik değerler, araharmonikler ve asimetrikler de EN50160 standardına göre görüntülenir. Kesintiler, arızalar, geçici ya da geçici aşırı gerilimler (16 µs’den itibaren) gibi arızalar ilgili değerler ile tespit edilebilir. Yüksek çözünürlüklü ve arka aydınlatmalı LCD ekranda ayna anda 35 parametre görüntülenebilir.
Güç ölçere aynı anda 3 akım pensi takılabilir. Data logger modunda 17.470 ölçüm değeri (3 faz / 4 iletken); daha basit bir modda (1 faz / 2 iletken) 85 gruba ayrılmış 52.400 ölçüm değeri kaydedilebilir. Bütün bu özellikler, güç ölçeri uzun süreli ölçümler için ideal bir ölçüm cihazı yapar. Elde edilen ölçüm değerleri, bilgisayara aktarılarak teslimat içeriğinde yer alan analiz yazılımı ile işlenebilir. Güç ölçer, ölçüm ve analiz için gereken her şeyi karşılar. Güç ölçer PCE-830-2, fabrikada kalibre edilmiş olarak gelir, ancak, ISO standartlarını karşılayan opsiyonel laboratuvar kalibrasyonu ve sertifikası cihaz siparişi sırasında ya da yeniden kalibrasyon gerektiğinde sipariş edilebilir.
Özellikler
Teknik Bilgiler
| AC Watt (50 ya da 60 Hz, PF 0.5 … 1) | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 5.0 ... 999.9 W | 0.1 W | ±1% ±0.8 Watt | ||
| 1.000 ... 9.999 kW | 0.001 kW | ±1% ±8 W | ||
| 10.00 ... 99.99 kW | 0.01 kW | ±1% ±80 W | ||
| 100.0 ... 999.9 kW | 0.01 kW | ±1% ±0.8 kW | ||
| 1000 ... 9999 kW | 1 kW | ±1% ±8 kW | ||
| AC Akım (50 ya da 60 Hz, otomatik aralık seçimi, TRMS) | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0.04 A ... 1 A | 0.001 A | ±0.5% ±0.05 A | ||
| 0.4 A ... 10.0 A | 0.01 A | ±0.5% ±0.05 A | ||
| 4 A ... 100.0 A | 0.1 A | ±1.0% ±0.5 A | ||
| AC Voltaj (50 ya da 60 Hz, TRMS) | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 20.0 ... 500.0 V (Faz - nötr) | 0.1 V | ±0.5% ±5 dijit | ||
| 20.0 ... 600.0 V (Faz - faz) | 0.1 V | ±0.5% ±5 dijit | ||
| AC Voltajının Harmonik Bozulmaları | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 1 ... 20’nci | 0.1% | ±1.0% | ||
| 21 ... 49’uncu | 0.1% | Ölçüm değerinin %4’ü ±2.0% | ||
| 50 ... 99’uncu | 0.1% | Ölçüm değerinin %6’sı ±2.0% | ||
| Yüzde (%) Olarak AC Voltajının Harmoniği | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 1 ... 20’nci | 0.1% | Ölçüm değerinin ± %0.2’si ± %1.0 | ||
| 11 ... 20’nci | 0.1% | Ölçüm değerinin ± %2’si ± %1.0 | ||
| 21 ... 50’nci (A) | 0.1% | Ölçüm değerinin ± %5’i ± %1.0 | ||
| 21 ... 50’nci (mA) | 0.1% | Ölçüm değerinin ± %10’u ± %1.0 | ||
| 51 ... 99’uncu | 0.1% | Ölçüm değerinin ± %35’i ± %1.0 | ||
| Güç Faktörü (PF) | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0.00 ... 1.00 | 0.01 | ±0.04 | ||
| Faz Açısı (Phi) | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| -180° ... 180° | 0.1° | ±1° | ||
| Toplam Harmonik Bozulma | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0.0 ... 20.0% | 0.1% | ±1% | ||
| 20.0 ... 100% | 0.1% | Ölçüm değerinin ± %3’ü ± %5 | ||
| 100 ... 999.9% | 0.1% | Ölçüm değerinin ± %10’u ± %10 | ||
| AC Voltaj/Akımda Maksimum Değer Ölçümü | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 50 Hz | 19 uS | ±5 % ±30 dijit | ||
| 60 Hz | 19 uS | ±5 % ±30 dijit | ||
| AC Voltaj/Akımda Peak (Tepe) Değeri Ölçümü | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 1.00 ... 99.99 | 0.01 | ±5 % ±30 dijit | ||
| Otomatik Modda Frekans Aralığı | ||||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 45 ... 65 Hz | 0.1 Hz | 0.1 Hz | ||
| Hafıza | 1 faz / 2 iletken ölçümünde maksimum 52420 ölçüm değeri için 512 kB (uçucu olmayan bellek) | |||
| Arayüz | USB (optik olarak yalıtımlı) | |||
| Yazılım ve veri kablosu teslimat içeriğine dahil, Windows2000, XP ve ME uyumlu | ||||
| Ekran | Arka aydınlatmalı, nokta vuruşlu LCD ekran | |||
| Güç Kaynağı | 8 x 1.5 V AA pil (Mignon) | |||
| Çevre Koşulları | -10 ... +50 °C, maks. %85 bağıl nem | |||
| Koruma Türü / Standartlar | IEC 61010, 600 V/CAT III | |||
| Boyut | 257 x 155 x 57 mm | |||
| Ağırlık | 1160 g | |||
| Akım Pensi PCE-6801 (100A) | ||||
| Akım İletkeni Girişi | 55 mm çap | |||
| Aralık Seçimi | Manuel (10A, 100A, 1000A) | |||
| Boyut | 244 x 97 x 46 mm | |||
| Ağırlık | 600 g | |||
