Şebeke Analizörü PCE-GPA 62
Şebeke analizörleri, elektrik devrelerindeki sinyal ve frekansları ölçmek, analiz etmek ve görselleştirmek için kullanılan önemli cihazlardır. PCE-GPA 62 ise bu alanda önemli bir yere sahip olan, yüksek performanslı bir şebeke analizörüdür.
PCE-GPA 62, geniş frekans aralığı ve yüksek hassasiyeti sayesinde elektrik mühendislerine ve teknisyenlerine detaylı analiz imkanı sunar. Bu cihaz, AC ve DC gerilimlerini ölçebilme yeteneği ile elektriksel ölçümlerde kullanım kolaylığı sağlar.
Ayrıca, PCE-GPA 62'nin taşınabilir yapısı sayesinde saha çalışmalarında da rahatlıkla kullanılabilir. Kompakt tasarımı ve kullanıcı dostu arayüzü ile hem profesyonellerin hem de amatör kullanıcıların tercihi olmayı başarmıştır.
Ürün Bilgisi

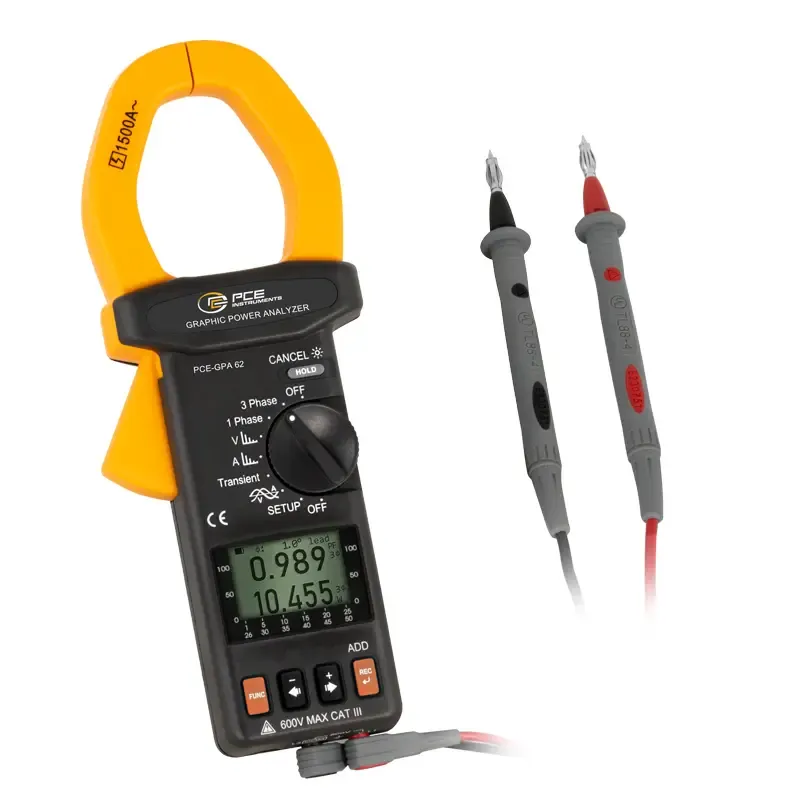

Güç Ölçer PCE-GPA 62
Güç analizörü / Veri kaydedicili (data logger) güç ve enerji ölçümü (gerçek zamanlı) / Grafik ekran / Arayüz / Yazılım
Güç ölçer PCE-GPA 62, tek ya da üç fazlı aktif, reaktif ve görünür güç, güç faktörü, faz açısı, enerji, voltaj, akım ve 50° harmoniğe kadar olan tepe noktaları ve harmoniklerin ölçümü için kullanılır. Güç ölçerin dahili grafik ekranı, güç analizöründeki değerlerin görüntülenmesini sağlar. Güç ölçer ile elde edilen ölçüm değerleri kaydedilebilir ve daha fazla analiz için bilgisayara aktarılabilir.
Güç ölçer, karmaşık kurulumlar olmadan çeşitli parametrelerin belirlenebileceği kullanışlı ve profesyonel bir ölçüm cihazıdır. Güç ölçer ekranının değiştirilebilir arka aydınlatması sayesinde ölçüm değerleri aydınlatmanın kötü olduğu durumlarda bile net bir şekilde okunabilir. Güç ölçer, fabrikada kalibre edilmiş olarak gelir, ancak, opsiyonel olarak laboratuvarda kalibre edilebilir ve ISO standardına göre satın alma sırasında ya da yıllık yeniden kalibrasyon için sertifikalandırılabilir.
Özellikler
Teknik Bilgiler
| Voltaj Ölçümü | 4.0 ... 600.0 V True RMS |
| Hassasiyet | Ölçüm değerinin ± %0.5’i ±5 dijit |
| Çözünürlük | 0.1 V |
| Tepe Gerilimi (> 10 V) | 50 Hz - 60 Hz |
| Hassasiyet | ±5 % ±50 dijit |
| Akım Ölçümü | 4.0 ... 1500.0 A True RMS |
| Hassasiyet | Ölçüm değerinin ± %1’i ±5 dijit |
| Çözünürlük | 0.01 A |
| Tepe Akımı (> 20 A) | 50 Hz - 60 Hz |
| Hassasiyet | ±5% ±50 dijit |
| Aktif Güç P | 5 ölçüm aralığında 10 W ... 9999 kW |
| Hassasiyet | Ölçüm değerinin ± %1’i +20 dijit (>20 V ve >20 A) Ölçüm değerinin ± %2’si +40 dijit (<20 V ve <20 A) |
| Çözünürlük | Ölçüm aralığına göre 0.1 W ... 1 kW |
| Görünür Güç S | 5 ölçüm aralığında 10 VA ... 9999 kVA |
| Hassasiyet | Ölçüm değerinin ± %1’i +20 dijit (>20 V ve >20 A) Ölçüm değerinin ± %2’si +40 dijit (<20 V ve <20 A) |
| Çözünürlük | Ölçüm aralığına göre 0.1 VA ... 1 kVA |
| Reaktif Güç Q | 5 ölçüm aralığında 10 VAr ... 9999 kVAr |
| Hassasiyet | Ölçüm değerinin ± %1’i +20 dijit (>20 V ve >20 A) Ölçüm değerinin ± %2’si +40 dijit (<20 V ve <20 A) |
| Çözünürlük | Ölçüm aralığına göre 0.1 VAr ... 1 kVAr |
| Güç Faktörü PF | 0.000 ... 1.000 |
| Hassasiyet | ±0.04 (>20 V ve >20 A), ±0.1 (<20 V ve <20 A) |
| Çözünürlük | 0.001 |
| Faz Açısı | -180° .... +180° |
| Hassasiyet | ±1° |
| Çözünürlük | 0.1 |
| Faz Açısı | 0° .... +360° |
| Hassasiyet | ±1° |
| Çözünürlük | 0.1 |
| Frekans Ölçümü (U > 50V) | 46 ... 65 Hz |
| Hassasiyet | ±0.3 Hz |
| Çözünürlük | 0.1 Hz |
| Aktif Enerji | 0 ... 999.999 kWh |
| Hassasiyet | Ölçüm değerinin ± %1’i |
| Çözünürlük | +20 dijit |
| Görünür Enerji | 0 ... 999.999 kVAh |
| Hassasiyet | Ölçüm değerini ± %1’i |
| Çözünürlük | +20 dijit |
| Reaktif Enerji | 0 ... 999.999 kVarh |
| Hassasiyet | Ölçüm değerinin ± %1’i |
| Çözünürlük | +20 dijit |
| Gerilim Harmonikleri (bağıl) | 1 – 20’nci |
| Hassasiyet | ±2% |
| Çözünürlük | 0.1% |
| 50 – 60 Hz > 80 V AC | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± %4’ü ± %2 |
| Çözünürlük | 0.1% |
| Gerilim Harmonikleri (mutlak) | 1 – 20’nci |
| Hassasiyet | ±2% ±0.5 V |
| Çözünürlük | 0.1 V |
| 50 – 60 Hz > 80 V AC | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± %4’ü ±0.5 V |
| Çözünürlük | 0.1 V |
| Akım Harmonikleri (bağıl) | 1 – 20’nci |
| Hassasiyet | ±2% |
| Çözünürlük | 0.1% |
| 50 – 60 Hz > 20 A | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± %4’ü ±2% |
| Çözünürlük | 0.1% |
| Akım Harmonikleri (mutlak) | 1 – 20’ci |
| Hassasiyet | Ölçüm değerinin ± %2’si ±0.4 A |
| Çözünürlük | 0.1 A |
| 50 – 60 Hz > 20 A | 21 – 50’nci |
| Hassasiyet | Ölçüm değerinin ± %4’ü ±0.4 A |
| Çözünürlük | 0.1 A |
| Toplam Harmonik Bozulma (THD-F) | 0.0 - 20% |
| Hassasiyet | 2% |
| Çözünürlük | 0.1% |
| 50 – 60 Hz > 80 V ve > 20 A | 20.1 - 100% |
| Hassasiyet | Ölçüm değerinin ± %6’sı ±1% |
| Çözünürlük | 0.1% |
| 50 – 60 Hz > 80 V ve > 20 A | 100.1 – 999.9% |
| Hassasiyet | Ölçüm değerinin ±10’u ±1% |
| Çözünürlük | 0.1% |
| Akım Pensi Açıklığı | Maks. 55 mm |
| Aralık Seçimi | Otomatik |
| Aşırı Yük Göstergesi | "OL" = Aşırı yük |
| Hafıza | 50.000 kayıt |
| Arayüz | USB |
| Yazılım | Windows2000, ME, XP ile uyumlu |
| Ekran | Arka aydınlatmalı, 128 x 64, grafik LCD ekran |
| Güç Kaynağı | 2 x 1.5 V AA pil |
| Enerji Tüketimi | Yaklaşık 10 mA |
| Çevre Koşulları | -10 °C... +50 °C, maks. %85 n.o |
| Koruma / Standart | CAT III 600 V / EN 61010-2-032 |
| Boyut | 271 x 112 x 46 mm |
| Ağırlık | 650 g (pil ile) |
