PCE Güç Ölçer PCE-PA 8000
İndirilebilir Dosyalar
Şebeke Analizörü PCE-PA 8000 Nedir?
Şebeke Analizörü PCE-PA 8000, elektrik sistemlerinin analiz edilmesi ve sorunların tespit edilmesi için kullanılan son derece gelişmiş bir cihazdır. Bu cihaz, elektrik mühendisleri ve teknisyenlerinin ağır iş yükünü azaltmak ve elektrik şebekelerinin verimliliğini artırmak için tasarlanmıştır.
PCE-PA 8000, gerilim, akım, frekans, güç faktörü gibi temel elektriksel parametreleri ölçebilir ve bu verileri analiz ederek kullanıcıya detaylı raporlar sunabilir. Ayrıca harmonik analiz yapabilme özelliği sayesinde elektrik sistemlerindeki harmonik bozulmaları belirleyebilir ve gerekli önlemlerin alınmasına yardımcı olabilir.
Bu cihaz, endüstriyel tesislerden enerji ileten hatlara kadar geniş bir yelpazedeki elektrik sistemlerinin analizinde kullanılabilir. Taşınabilir yapısı sayesinde saha çalışmalarında kolaylıkla kullanılabilir ve veri transferi için USB veya Bluetooth gibi teknolojilerle entegre edilebilir.
Ürün Bilgisi

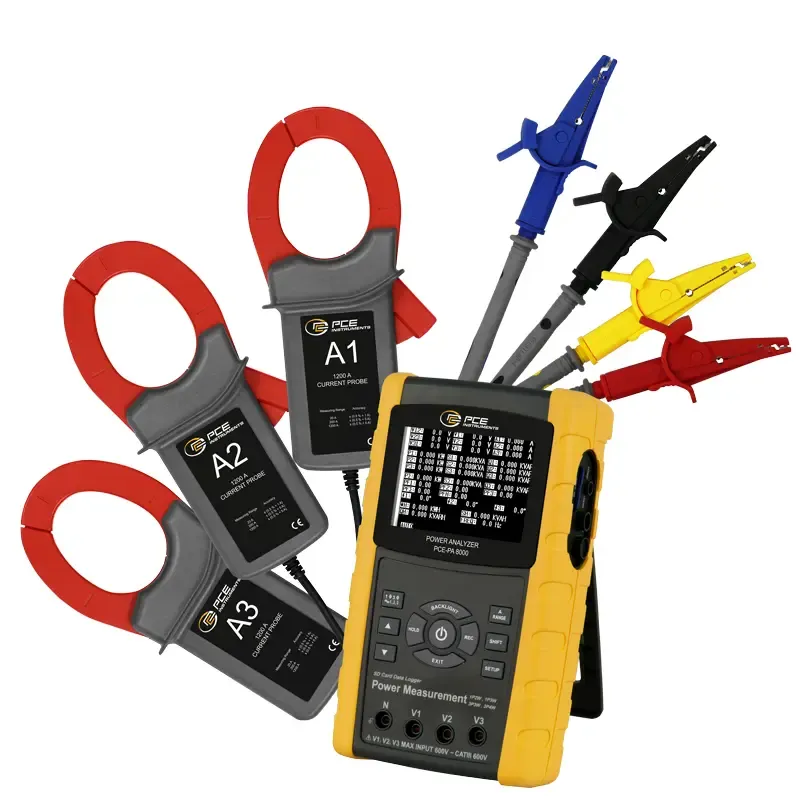

Güç Ölçer PCE-PA 8000
SD karta kaydedilen gerçek zamanlı ölçüm / Veri kaydetmek için entegre saat ve takvim / Aktif, görünür ve reaktif güç
Güç ölçer PCE-PA 8000, tek fazlı ya da üç fazlı devrelerde gücü ölçebilir ve kaydedebilir. Güç ölçer ile uzun süreli ölçümler gerçekleştirilebilir. Ölçüm değerleri, bilgisayarda kolay bir şekilde analiz edilebilmesi için SD kartta xls formatında kaydedilir. Kayıt aralığı, 2 … 7200 saniye arasında ayarlanabilir.
Güç ölçer ile güç ölçülebilir ve hem güç faktörü hem de faz açısı belirlenebilir. Güç ölçerin akım pensleri, çapı 50 mm olan kablolarda kullanılabilir. PCE-PA 8000, güç kaynağı ağlarında kullanım için ideal araçtır. Güç ölçerin 3.7 inçlik ekranı, tüm ölçüm değerlerinin okunmasını sağlar. Böylece, anlık ölçüm değerlerinin hızlı analizi mümkündür ve akım, voltaj ve güce ilişkin bir fikir elde edilir.
Özellikler
Teknik Bilgiler
| Voltaj Ölçümü (AC V) | ||||
| Ölçüm Aralığı | 10 V ... 600 V (Fazdan nötr hattına) 10 V ... 600 V (Fazdan faza) | |||
| Çözünürlük | 0.1 V | |||
| Hassasiyet | ± (%0.5 + 0.5 V) | |||
| Akım Ölçümü (AC A) | ||||
| Ölçüm Aralığı | 20 A | |||
| Çözünürlük | 0.001 A (< 10 A) 0.01 A (=10 A) | |||
| Hassasiyet | ± (%0.5 + 0.1 A) | |||
| Ölçüm Aralığı | 200 A | |||
| Çözünürlük | 0.01 A (< 100 A) 0.1 A (= 100 A) | |||
| Hassasiyet | ± (%0.5 + 0.5 A) | |||
| Ölçüm Aralığı | 1200 A | |||
| Çözünürlük | 0.1 A (< 1000 A) 1 A (= 1000 A) | |||
| Hassasiyet | ± (0.5 A + 5 A) | |||
| Aktif Güç Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0 KW ... 9.999 KW | 0.001 KW | ± (%1 + 0.008 KW) | ||
| 10 KW ... 99.99 KW | 0.01 KW | ± (%1 + 0.008 KW) | ||
| 100 KW ... 999.9 KW | 0.1 KW | ± (%1 + 0.8 KW) | ||
| 1 MW ... 9.999 MW | 0.001 MW | ± (%1 + 0.008 MW) | ||
| Görünür Güç Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0 KVA ... 9.999 KVA | 0.001 KVAR | ± (%1 + 0.008 KVAR) | ||
| 10 KVA ... 99.99 KVA | 0.01 KVAR | ± (%1 + 0.08 KVAR) | ||
| 100 KVA ... 999.9 KVA | 0.1 KVAR | ± (%1 + 0.8 KVAR) | ||
| 1 MVA ... 9.999 MVA | 0.001 MVAR | ± (%1 + 0.008 MVAR) | ||
| Reaktif Güç Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0 KVAR ... 9.999 KVAR | 0.001 KVAR | ± (%1 + 0.008 KVAR) | ||
| 10 KVAR ... 99.99 KVAR | 0.01 KVAR | ± (%1 + 0.08 KVAR) | ||
| 100 KVAR ... 999.9 KVAR | 0.1 KVAR | ± (%1 + 0.8 KVAR) | ||
| 1 MVAR ... 9.999 MVAR | 0.001 MVAR | ± (%1 + 0.008 MVAR) | ||
| Aktif Enerji Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0 KWH ... 9.999 KWH | 0.001 KWh | ± (%2 + 0.008 KWh) | ||
| 10.00 KWH ... 99.99 KWH | 0.01 KWh | ± (%2 + 0.08 KWh) | ||
| 100.0 KWH ... 999.9 KWH | 0.01 KWh | ± (%2 + 0.8 KWh) | ||
| 1 MWH ... 9.999 MWH | 0.001 MMh | ± (%2 + 0.008 MWh) | ||
| Görünür Enerji Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0 KVAH ... 9.999 KVAH | 0.001 KVAh | ± (%2 + 0.008 KVAh) | ||
| 10.00 KVAH ... 99.99 KVAH | 0.01 KVAh | ± (%2 + 0.08 KVAh) | ||
| 100.0 KVAH ... 999.9 KVAH | 0.01 KVAh | ± (%2 + 0.8 KVAh) | ||
| 1 MVAH ... 9.999 MVAH | 0.001 MVAh | ± (%2 + 0.008 MVAh) | ||
| Reaktif Enerji Ölçüm Aralığı | Çözünürlük | Hassasiyet | ||
| 0 KVARH ... 9.999 KVARH | 0.001 KVARh | ± (%2 + 0.008 KVARh) | ||
| 10,00 KVARH ... 99.99 KVARH | 0.01 KVARh | ± (%2 + 0.08 KVARh) | ||
| 100,0 KVARH ... 999.9 KVARH | 0.01 KVARh | ± (%2 + 0.8 KVARh) | ||
| 1 MVARH ... 9.999 MVARH | 0.001 MVARh | ± (%2 + 0.008 MVARh) | ||
| Güç Faktörü Ölçüm Aralığı | 0 ... 1 | |||
| Çözünürlük | 0.01 | |||
| Hassasiyet | ± 0.04 | |||
| Faz Açısı Ölçüm Aralığı | -180° ... 180° | |||
| Çözünürlük | 0.1° | |||
| Hassasiyet | ± 1° | |||
| Frekans Ölçüm Aralığı | 45 Hz ... 65 Hz | |||
| Çözünürlük | 0.1 Hz | |||
| Hassasiyet | 0.1 Hz | |||
| Diğer Teknik Özellikler | ||||
| Ekran | LED arka aydınlatmalı, 3.7 inç nokta vuruşlu LCD (320 x 240 piksel) | |||
| Ölçülebilir Elektriksel Büyüklükler | AC V, AC A, aktif güç, görünür güç, reaktif güç, güç faktörü, faz açısı, şebeke frekansı | |||
| Voltaj Ölçüm Aralığı | 10 V ... 600 V AC, otomatik aralık seçimi | |||
| Akım Ölçüm Aralığı | 0.2 A ... 1200 A AC, otomatik / manuel aralık seçimi | |||
| Güvenlik Standardı | IEC1010CAT III 600V | |||
| Giriş Direnci | AC V 10 MOhm | |||
| Akım Pensi Çalışma Frekansı | 40 Hz ... 1 kHz | |||
| Test Edilmiş Akım Pensi Çalışma Frekansı | 45 Hz ... 65 Hz | |||
| Aşırı Yük Koruması | AC V 720 V RMS | |||
| AC A | 1300 A akım pensi ile | |||
| Hafıza | SD kart | |||
| Kayıt Aralığı | 2 saniye ... 7200 saniye | |||
| Data Logger Fonksiyonu | SD karta gerçek zamanlı depolama | |||
| Veri Çıkışı | Bağlantı kablosuna göre USB ya da RS232 | |||
| Çalışma Sıcaklığı | 0°C ... 50°C | |||
| Ortam Nemi | < %80 n.o | |||
| Güç Kaynağı | 8 x 1.5 V AA pil, 9 V güç adaptörü | |||
| Güç Tüketimi | Cihaz: 300 mA DC Akım pensi: 34 mA DC | |||
| Maksimum Kablo Çapı | 50 mm | |||
| Ağırlık | Cihaz: 948 g (pil ile) Akım pensi: 467 g (kablo ile) | |||
| Boyut | Cihaz: 225 x 125 x 64 mm Akım pensi: 210 x 64 x 33 mm Sıkıştırma pensi: 86 mm (dış) | |||
