Topraklama Ölçer PCE-ET 3000
Topraklama direnci / topraklama voltajı ölçümü / Evlerde ve binalarda kullanım için
Topraklama ölçer PCE-ET 3000, tüm binalarda paratoner ya da paratoner topraklamasını ölçmek için kullanılır. Topraklama ölçer, hava geçirmez bir gövdeye sahiptir ve teknik servis operatörleri için gerekli tüm VDE 0413 güvenlik gereksinimlerini karşılar. Topraklama ölçer, topraklama elektrodları, paratonerleri ya da küçük topraklama direnç sistemleri ölçümlerinin yanı sıra güç direnci, iletken elemanları ve bağlantı bileşenleri ölçümleri için de uygundur. Modern devreler, topraklama voltajının ve çevresindeki topraklama elektrodlarının topraklama direncinin etkilerini en aza indirir.
Topraklama ölçerin bitişik kontrol mekanizması ile kalibrasyonu ölçümdeki hassasiyet kaybını önler. 850 Hz’lik frekans kontrolü, ağın dağınık akımlarının ve harmonik elemanlarının etkisini önler. Bunun haricinde, topraklama ölçerde bozuk işaretleri silmek için bir filtre bulunur. Topraklama ölçer, fabrikada kalibre edilmiş olarak gelir. Topraklama ölçer PCE-ET 3000 için opsiyonel ISO kalibrasyon sertifikası mevcuttur.

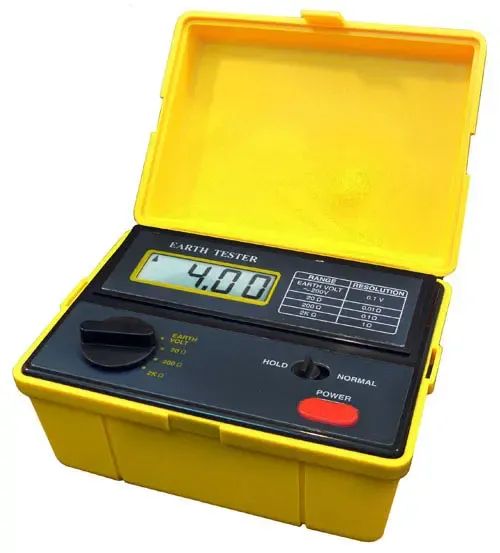

Sarı renkli koruyucu kapağı arkaya doğru katlandığında bağlantı kabloları için mevcut olan bağlantı kısmı görünür hale gelir. Siyah için “E”, yeşil için “P” ve topraklama çubukları kırmızı bağlantı kablosu için “C” bağlantı seçenekleri mevcuttur. Bağlantı konfigürasyonu (ölçüm fonksiyonunun türüne bağlı olarak, topraklama direnci/topraklama voltajı) için kullanım kılavuzuna bakınız.
Topraklama ölçer, kontrol kabloları aracılığıyla toprağa verilen özel toprak bileşenlerine bağlanır. Topraklama ölçer ile hassas ölçümler gerçekleştirmek için zemin nemli olmalıdır. Topraklama bileşenleri düz bir çizgiye yerleştirilir (önce siyah kabloyu, ardından yeşil kabloyu, bir topraklama çubuğu için sarı kabloyu ve ikinci bir topraklama çubuğu için kırmızı kabloyu yerleştirin).
Binanın topraklama bağlantısını kontrol etmek için kullanılacak topraklama ölçerin bağlanması için her şey artık hazır. Topraklama ölçer, su bağlantılarının düzgün bir şekilde çalışıp çalışmadığını kontrol etmek için de kullanılabilir. Topraklama ölçer PCE-ET 3000, IEC 1010-1 standardına göre geliştirilmiştir ve elektronik test cihazları (CAT III) için tüm güvenlik koşullarını yerine getirmektedir.
Özellikler
Teknik Bilgiler
| Topraklama Direnci | |
| Ölçüm Aralığı | 0 ... 19.99, 0 ... 199, 0 ... 1999 Ω |
| Çözünürlük | 10/ 100 mΩ/ 1 Ω |
| Hassasiyet | ±2% +2 dijit |
| AC Voltaj | |
| 50/60 Hz | |
| Ölçüm Aralığı | 0 ... 200 V AC |
| Çözünürlük | 0.1 V |
| Hassasiyet | ±3% + 2 dijit |
| Alt Ölçüm Sınırı | 0.01 Ω |
| Ölçüm Akımı | 2 mAeff/rms |
| Tepki Süresi | Yaklaşık 2.5 s |
| Ölçüm Hızı | 4 s |
| Test Frekansı | 820 Hz |
| Aşırı Aralık Göstergesi | Aşırı yük durumunda “1” görüntülenir. |
| Güç Kaynağı | 6 x 1.5 V pil |
| Boyut | 160 x 120 x 65 mm |
| Ağırlık | 560 g |
| Güvenlik |
IEC- 1010- 1; EN 61010- 1 |
| EMV |
EN 50081- 1; EN 50082- 1 |
Teslimat İçeriği
1 x Topraklama Ölçer PCE-ET 3000,
1 x Test Kablosu Seti (15 metre kırmızı, 10 metre sarı, 5 metre yeşil),
1 x Topraklama Çubuğu Seti,
1 x Kullanım Kılavuzu.
PCE Topraklama Ölçer PCE-ET 3000 – Bina ve Evlerde Hassas Topraklama Ölçümü
PCE-ET 3000 Topraklama Ölçer, evlerde, binalarda ve küçük tesislerde topraklama direnci ve topraklama voltajını hızlı ve doğru şekilde ölçmek için geliştirilmiş yüksek performanslı bir cihazdır. Özellikle paratoner sistemleri ve küçük topraklama elektrotlarının ölçümü için idealdir.
Güvenli ve Hassas Ölçüm
-
Topraklama direnci ölçümü: Binadaki topraklama sistemlerinin performansını doğru şekilde belirler.
-
Topraklama voltajı ölçümü: Topraklama voltajını hassas bir şekilde ölçerek elektrik tesislerinde güvenliği sağlar.
-
Yüksek hassasiyet: 3 ½ dijitli LCD ekran ve data hold fonksiyonu sayesinde ölçüm değerleri kolayca okunabilir ve kaydedilebilir.
-
IEC 1010-1 ve CAT III 300 V standardına uygun: Tüm güvenlik koşullarını sağlayan cihaz, elektrik teknisyenleri ve servis operatörleri için güvenlidir.
Kolay Kullanım ve Dayanıklılık
-
Pil ile mobil kullanım: Cihaz, enerji kaynağı olarak pil ile çalışır ve aşırı aralık göstergesi sayesinde güvenli ölçümler yapar.
-
Sağlam kauçuk gövde: Zorlu saha koşullarında bile güvenli ve dayanıklı kullanım sağlar.
-
Opsiyonel ISO kalibrasyon sertifikası: Profesyonel ölçümlerde standartlara uygun kullanım için sertifika sağlanabilir.
Performans ve Fiyat/Performans Avantajı
-
PCE-ET 3000, yüksek hassasiyet ve uygun fiyat dengesiyle özellikle bakım ve teknik servis operasyonları için mükemmel bir çözümdür.
-
Cihaz, topraklama ölçüm işlemlerinde hassas ve güvenilir sonuçlar sunar, sistemlerin güvenliğini ve performansını optimize eder.
PCE-ET 3000 Topraklama Ölçer, ev ve bina elektrik tesislerinde güvenli, hızlı ve hassas ölçüm yapmak isteyenler için ideal bir tercihtir.
