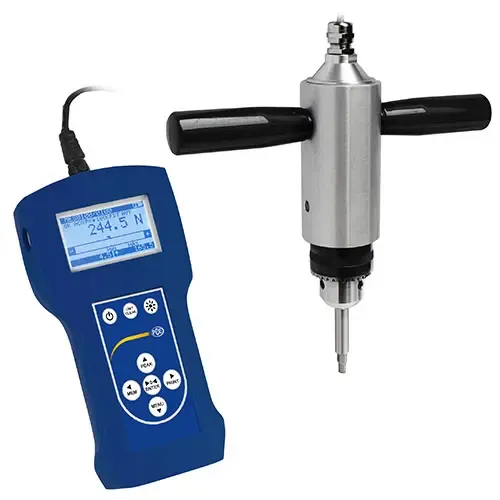

Tork Ölçüm Cihazı PCE-FB 2TS
2 Nm’ye kadar / Mandren anahtarlı harici tork sensörü / Grafik ekran / PEAK fonksiyonu /
Maks. 1000 Hz / USB arayüzü / Yazılım dahil
Tork ölçüm cihazı PCE-FB 2TS, gevşetme torkunu ve vidaların sıkma torkunu belirlemek için kullanılır. Tork ölçüm cihazı, bir izleme cihazı olarak da kullanılabilir. Tork ölçüm cihazında iki sabit tutma yerine sahip anahtarlı bir mandren bulunur. Tork ölçüm cihazı, çapı maksimum 13 mm olan aletlerin ölçümünü sağlayarak geniş bir uygulama alanı sunar. Tork ölçüm cihazında vidaların dönüşünü izleyebilen ve sınır aşıldığında kullanıcıyı sesli olarak uyarabilen ayarlanabilir iki sınır değeri bulunur.
Bu nedenle, tork ölçüm cihazı, ekran ile görsel temas olmadan da kullanılabilir. Tork ölçüm cihazı ekranında mevcut kuvvet eğrisinin yanı sıra gevşetme ya da sıkma torku da görüntülenebilir. Tork ölçüm cihazının örnekleme hızı 1000 Hz’ye kadar ayarlanabilir. Ölçüm verileri, ölçüm sırasında ya da sonrasında yazılım aracılığıyla aktarılabileceği gibi mikro SD kartta da kaydedilebilir. Tork ölçüm cihazı, esnek kullanım sağlayan değiştirilebilir AA mignon pil ile çalışır.
Özellikler
Teknik Bilgiler
| Model | Ölçüm Aralığı / Çözünürlük | |
| PCE-FB 2TS | 2 Nm (0.2 kgfm) / 0.001 Nm | |
| Ölçüm Belirsizliği | Ölçüm aralığının ± %0.5’i | |
| Ölçüm Birimi | Nm, Ncm, kgfm, lbfin, gfm | |
| Maksimum Aşırı Yük | Ölçüm aralığının %50’si | |
| Takım Tutucu | Ø 13 mm'ye kadar olan mandren anahtarı aracılığıyla | |
| Ölçüm Hızı |
1.000 değer / saniye’ye kadar serbestçe ayarlanabilir |
|
| Ölçüm Fonksiyonu |
PEAK fonksiyonu (MİN – MAKS. Hold) / sınır değeri ölçümü / yazılım ile gerçek zamanlı ölçüm | |
| Ekran |
LCD grafik ekran, 61 x 34 mm / otomatik ekran hizalama / arka aydınlatmalı | |
| Menü Dili | Çoklu dil seçeneği: Almanca / İngilizce / İspanyolca | |
| Depolama Seçeneği |
Dahili hafıza ve mini SD hafıza kartı (Dahili hafıza 6.400 ölçüm ile sınırlıdır) |
|
| Depolama |
Manuel - bir tuşa basarak Otomatik - (ayarlanabilir) |
|
| Arayüz |
Seri RS-232, 9-kutuplu ve USB OPSİYONEL: Anahtar kontak çıkışı MİN / MAKS. / OK (aşağıya bakın) + 1 giriş |
|
| Yazılım | Değerlendirme ve kontrol yazılımı dahil | |
| Çevre Koşulları | -10 ... +40 °C | |
| Güç Kaynağı |
4 x Ni-MH 2700 mAh AA şarj edilebilir pil (değiştirilebilir) ya da güç adaptörü ~230 V/12 V; 1,2 A dahil Otomatik kapanma fonksiyonu ayarlanabilir |
|
| Pil Ömrü | Yaklaşık 20 saat (arka aydınlatma olmadan yaklaşık 45 saat) | |
| Boyut (Değerlendirme Ünitesi) | 210 x 110 x 40 mm / 600 g | |
| Boyut (Tork Sensörü) | Ø 50 x 185 mm / 860 g | |
| Tork Sensörü Kablo Uzunluğu | Yaklaşık 2 metre | |
Teslimat İçeriği
1 x Tork Ölçüm Cihazı PCE-FB 2TS,1 x Harici Tork Sensörü,
1 x Yazılım (RS-232 veri kablosu dahil),
1 x SD Hafıza Kartı (kart okuyucu dahil),
4 x AA Pil,
1 x Güç Adaptörü,
1 x Taşıma Çantası.
PCE Tork Ölçüm Cihazı PCE-FB 2TS – 2 Nm Hassas Tork Ölçer
PCE Tork Ölçüm Cihazı PCE-FB 2TS, 2 Nm’ye kadar olan gevşetme ve sıkma torklarını yüksek hassasiyetle ölçmek için tasarlanmış profesyonel bir ölçüm cihazıdır. Mandren anahtarlı harici tork sensörü, grafik ekran, PEAK fonksiyonu ve 1000 Hz’ye kadar örnekleme hızı sayesinde endüstriyel üretimden kalite kontrol süreçlerine kadar geniş bir kullanım alanı sunar.
Kullanım Alanları
-
Vida ve bağlantı elemanlarının tork ölçümü
-
Üretim hattı kalite kontrolü
-
Ar-Ge ve mühendislik testleri
-
Tork limit kontrolü gereken montaj uygulamaları
-
Endüstriyel bakım ve onarım
Öne Çıkan Teknik Özellikler
-
Ölçüm Aralığı: 0 – 2 Nm
-
Doğruluk: Maks. ±%0.5 hata payı
-
Örnekleme Hızı: 1000 Hz’ye kadar ayarlanabilir
-
İşlemci: 24 bit yüksek hassasiyet
-
Mandren: Ø 13 mm anahtarlı mandren
-
Gösterge: MİN. / MAKS. (PEAK) değerleri görüntüleme
-
Uyarı Sistemi: Sesli uyarı ile ayar noktası girişi
-
Değerlendirme: İstatistiksel analiz özelliği
-
Ölçüm Birimleri: Nm, N-cm, kgf-m, gf-m, lbf-in
-
Dil Seçenekleri: Almanca, İspanyolca, İngilizce
-
Veri Transferi: USB ve RS-232 arayüzü
-
Yazılım: Değerlendirme yazılımı dahil
-
Dayanıklılık: Maks. %50 aşırı yük koruması
-
Güç: AA mignon piller ile taşınabilir kullanım
Fonksiyonel ve Kullanıcı Dostu Tasarım
PCE-FB 2TS, çapı 13 mm’ye kadar olan aletlerle uyumludur. Ayarlanabilir sınır değerleri sayesinde kullanıcı, ekrana bakmadan sesli uyarı ile ölçüm yapabilir. Ölçüm verileri hem cihaz üzerinden hem de USB/RS-232 bağlantısı ile yazılıma aktarılarak saklanabilir. Mikro SD kart desteği, saha ölçümlerinde veri kaydını kolaylaştırır.
PCE Tork Ölçüm Cihazı PCE-FB 2TS, hassasiyet gerektiren tüm profesyonel uygulamalarda güvenilir sonuçlar sunar.
