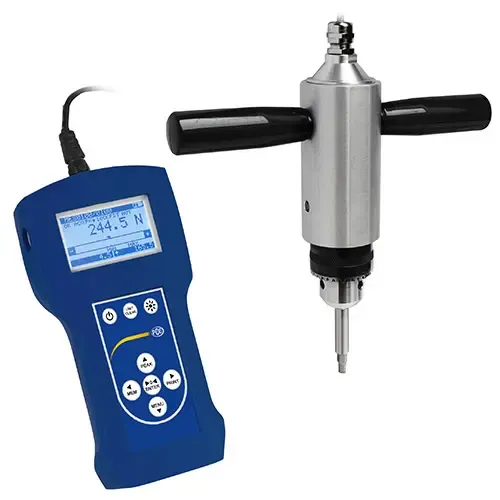

Tork Ölçüm Cihazı PCE-FB 5TS
5 Nm’ye kadar / Mandren anahtarlı harici tork sensörü / Grafik ekran / PEAK fonksiyonu /
Maks. 1000 Hz / USB arayüzü / Yazılım dahil
Tork ölçüm cihazı PCE-FB 5TS, gevşetme torkunu ve vidaların sıkma torkunu belirlemek için kullanılır. Tork ölçüm cihazı, bir izleme cihazı olarak da kullanılabilir. Tork ölçüm cihazında iki sabit tutma yerine sahip anahtarlı bir mandren bulunur. Tork ölçüm cihazı, çapı maksimum 13 mm olan aletlerin ölçümünü sağlayarak geniş bir uygulama alanı sunar. Tork ölçüm cihazında vidaların dönüşünü izleyebilen ve sınır aşıldığında kullanıcıyı sesli olarak uyarabilen ayarlanabilir iki sınır değeri bulunur.
Bu nedenle, tork ölçüm cihazı, ekran ile görsel temas olmadan da kullanılabilir. Tork ölçüm cihazı ekranında mevcut kuvvet eğrisinin yanı sıra gevşetme ya da sıkma torku da görüntülenebilir. Tork ölçüm cihazının örnekleme hızı 1000 Hz’ye kadar ayarlanabilir. Ölçüm verileri, ölçüm sırasında ya da sonrasında yazılım aracılığıyla aktarılabileceği gibi mikro SD kartta da kaydedilebilir. Tork ölçüm cihazı, esnek kullanım sağlayan değiştirilebilir AA mignon pil ile çalışır.
Özellikler
Teknik Bilgiler
| Model | Ölçüm Aralığı / Çözünürlük | |
| PCE-FB 5TS | 5 Nm (0.5 kgfm) / 0.002 Nm | |
| Ölçüm Belirsizliği | Ölçüm aralığının ± %0.5’i | |
| Ölçüm Birimi | Nm, Ncm, kgfm, lbfin, gfm | |
| Maksimum Aşırı Yük | Ölçüm aralığının %50’si | |
| Takım Tutucu | Ø 13 mm'ye kadar olan mandren anahtarı aracılığıyla | |
| Ölçüm Hızı |
1.000 değer / saniye’ye kadar serbestçe ayarlanabilir |
|
| Ölçüm Fonksiyonu |
PEAK fonksiyonu (MİN – MAKS. Hold) / sınır değeri ölçümü / yazılım ile gerçek zamanlı ölçüm | |
| Ekran |
LCD grafik ekran, 61 x 34 mm / otomatik ekran hizalama / arka aydınlatmalı | |
| Menü Dili | Çoklu dil seçeneği: Almanca / İngilizce / İspanyolca | |
| Depolama Seçeneği |
Dahili hafıza ve mini SD hafıza kartı (Dahili hafıza 6.400 ölçüm ile sınırlıdır) |
|
| Depolama |
Manuel - bir tuşa basarak Otomatik - (ayarlanabilir) |
|
| Arayüz |
Seri RS-232, 9-kutuplu ve USB OPSİYONEL: Anahtar kontak çıkışı MİN / MAKS. / OK (aşağıya bakın) + 1 giriş |
|
| Yazılım | Değerlendirme ve kontrol yazılımı dahil | |
| Çevre Koşulları | -10 ... +40 °C | |
| Güç Kaynağı |
4 x Ni-MH 2700 mAh AA şarj edilebilir pil (değiştirilebilir) ya da güç adaptörü ~230 V/12 V; 1,2 A dahil Otomatik kapanma fonksiyonu ayarlanabilir |
|
| Pil Ömrü | Yaklaşık 20 saat (arka aydınlatma olmadan yaklaşık 45 saat) | |
| Boyut (Değerlendirme Ünitesi) | 210 x 110 x 40 mm / 600 g | |
| Boyut (Tork Sensörü) | Ø 50 x 185 mm / 860 g | |
| Tork Sensörü Kablo Uzunluğu | Yaklaşık 2 metre | |
Teslimat İçeriği
1 x Tork Ölçüm Cihazı PCE-FB 5TS,1 x Harici Tork Sensörü,
1 x Yazılım (RS-232 veri kablosu dahil),
1 x SD Hafıza Kartı (kart okuyucu dahil),
4 x AA Pil,
1 x Güç Adaptörü,
1 x Taşıma Çantası.
PCE Tork Ölçüm Cihazı PCE-FB 5TS – Hassas ve Profesyonel Tork Ölçer
PCE Tork Ölçüm Cihazı PCE-FB 5TS, 5 Nm’ye kadar olan gevşetme ve sıkma torklarını yüksek hassasiyetle ölçmek için tasarlanmış profesyonel bir cihazdır. Mandren anahtarlı harici tork sensörü, grafik ekran, PEAK fonksiyonu ve 1000 Hz’ye kadar örnekleme hızı ile hem endüstriyel hem de laboratuvar ortamlarında güvenilir sonuçlar sunar.
Kullanım Alanları
-
Vida sıkma ve gevşetme torku ölçümü
-
Kalite kontrol ve üretim süreçleri
-
Ar-Ge testleri
-
Tork limit kontrolü gerektiren montaj hatları
-
Endüstriyel bakım ve onarım
Öne Çıkan Özellikler
-
5 Nm’ye kadar tork ölçüm kapasitesi
-
Mandren anahtarlı, harici tork sensörü
-
Grafik ekran ile kuvvet eğrisi ve tork değerlerini net şekilde görüntüleme
-
PEAK fonksiyonu ile maksimum değer yakalama
-
Ayarlanabilir sınır değerleri ile sesli uyarı sistemi
-
1000 Hz’ye kadar örnekleme hızı ile yüksek hassasiyet
-
USB arayüzü ve yazılım desteği
-
Mikro SD kart desteği ile veri kaydı
-
Değiştirilebilir AA mignon piller ile taşınabilir kullanım
Teknik Avantajlar
PCE-FB 5TS, çapı 13 mm’ye kadar olan aletlerle uyumludur. Ayarlanabilir iki sınır değeri sayesinde, kullanıcı ekrana bakmadan tork ölçümünü tamamlayabilir. Ölçüm verileri, USB bağlantısı üzerinden yazılıma aktarılabilir veya mikro SD kartta saklanabilir. Bu özellik, veri analizi ve raporlama için büyük kolaylık sağlar.
