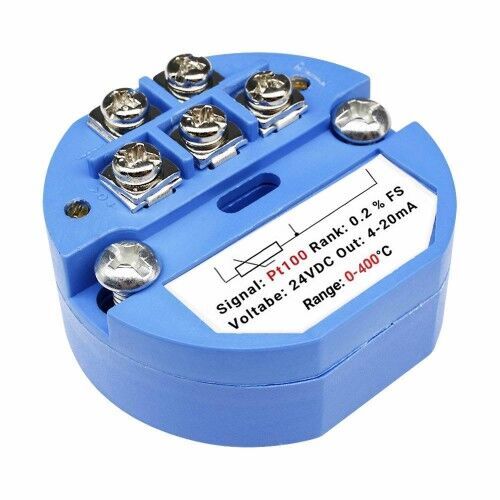

PT100 Sinyal to 4-20mA Çevirici Modül 200C

PT100 Sıcaklık Sensör Sinyali İçin 4-20mA Çevirici Transmitter Modül

0C / 200C DC 24V Rtd Termometre Klima Fırın KazanTermostat Isıtıcı Fırın Endüstri Otomasyon

     Pt100 sensörlerini okur. Okuduğu sıcaklık değerlerini 4-20ma sistemine çevirirerek aktarır. 0C / 200C aralığında çalışan sensörler ile kullanılabilir. Pt100 ler yüksek ve hassas sıcaklık ölçme işlemlerinde tercih edilir. Fırın, kazan, klima vb endüstriyel uygulamalarda çok yaygın olarak kullanılmaktadır.

     Aşağıdaki ( veya 8 numaralı resim ) de gösterildiği gibi 3 lü klemens üzerinden pt100 bağlantısı yapılır. 2 li klemense Dc  24V besleme bağlanır. Bu besleme bağlantısı üzerinden 2 kablo ile 4-20mA sisteme bağlantı yapılır. Modül üzerinde 2 adet ayar potu bulunmaktadır. Bu potlar ile span ve zero ayarları yapılır.

Özellikler:

•     Pt100 sıcaklık sensör için 4-20mA sistem çevirici
•     Çalışma voltajıi: DC 24V
•     Sıcaklık ölçüm aralığı: 0C  /  200C
•     Çıkış: 4-20mA
•     Akım sınırı: 26mA
•     Span ve Zero ayar potları
•     Doğruluk: -+0.2 % FS
•     Besleme ters bağlantı koruması
•     Modül çalışma sıcaklığı:  -20C / 80C
•     Renk: Mavi
•     2 Adet montaj deliği
•     Kablo montaj deliği
•     Boyutlar: 23mm x 44mm
•     Ağırlık: 25gr

 Paket içeriği:

•    1 Adet  PT100 Sinyal to 4-20mA Çevirici Modül 200C
•    2 Adet bağlantı vidası
