Ra-01 Dip Çevirici Pcb
Ra-01 Dip Çevirici PCB, 433Mhz Lora RA01 kablosuz haberleşme modülü için özel olarak tasarlanmış bir elektronik devre kartıdır. Yüksek kaliteli FR4 malzemeden üretilmiş olan bu PCB, modülün daha kolay kullanılabilmesi için gerekli tüm bağlantı noktalarını sunmaktadır. İki katlı yapısı sayesinde dayanıklılığı artıran bu kart, 5V besleme ile çalışabilen 3.3V voltaj regülatör devresi içermektedir.

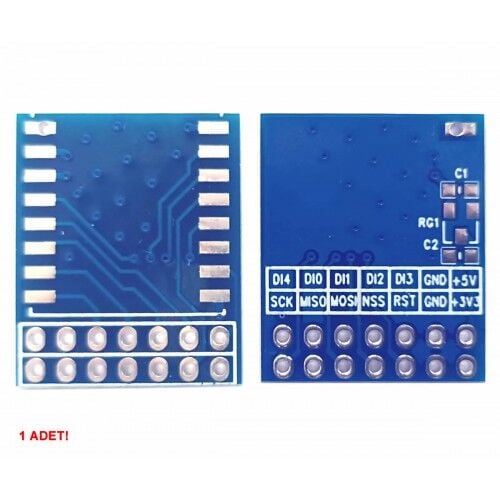

Teknik özelliklerine baktığımızda, Ra-01 Dip Çevirici PCB, 2 adet 7 pin bağlantı soketine sahiptir. Bu soketlerden biri temel kullanım için yeterli olan alt 7'li pin çıkışlarını, diğeri ise isteğe bağlı olarak kullanılabilen IO’ları içerir. Kartın arkasında yer alan regülatör devresi, 5V beslemeyi 3.3V'a indirerek, modülün güvenli bir şekilde çalışmasını sağlar. Pin aralıkları 2.54mm olup, SCK, MISO, MOSI, NSS, RST, GND gibi bağlantılar mevcuttur.
Ra-01 Dip Çevirici PCB, geniş bir kullanım alanına sahiptir. Kablosuz haberleşme projelerinde, IoT uygulamalarında ve çeşitli elektronik devre tasarımlarında rahatlıkla kullanılabilir. Ayrıca, hobi ve eğitim amaçlı projelerde de tercih edilmektedir. Bu PCB, kullanıcıların RF modülleri ile daha verimli çalışmasını sağlarken, bağlantıların kolayca yapılmasına olanak tanır.
Bu ürünü tercih etmenin birçok avantajı bulunmaktadır. Öncelikle, kullanıcı dostu tasarımı sayesinde hızlı ve pratik bir montaj imkanı sunar. Ayrıca, FR4 yapısı ile yüksek sıcaklık dayanıklılığı sağlar. Ra-01 Dip Çevirici PCB, modül ile uyumlu pin yapısı ve regülatör devresi ile projelerinizi daha güvenilir hale getirir.
- Yüksek kaliteli FR4 malzeme
- 2 adet 7 pin bağlantı soketi
- 3.3V voltaj regülatör devresi
- Pin aralıkları: 2.54mm
- Çalışma sıcaklığı: -40C / 85C
- Boyutlar: 19mm x 24mm
