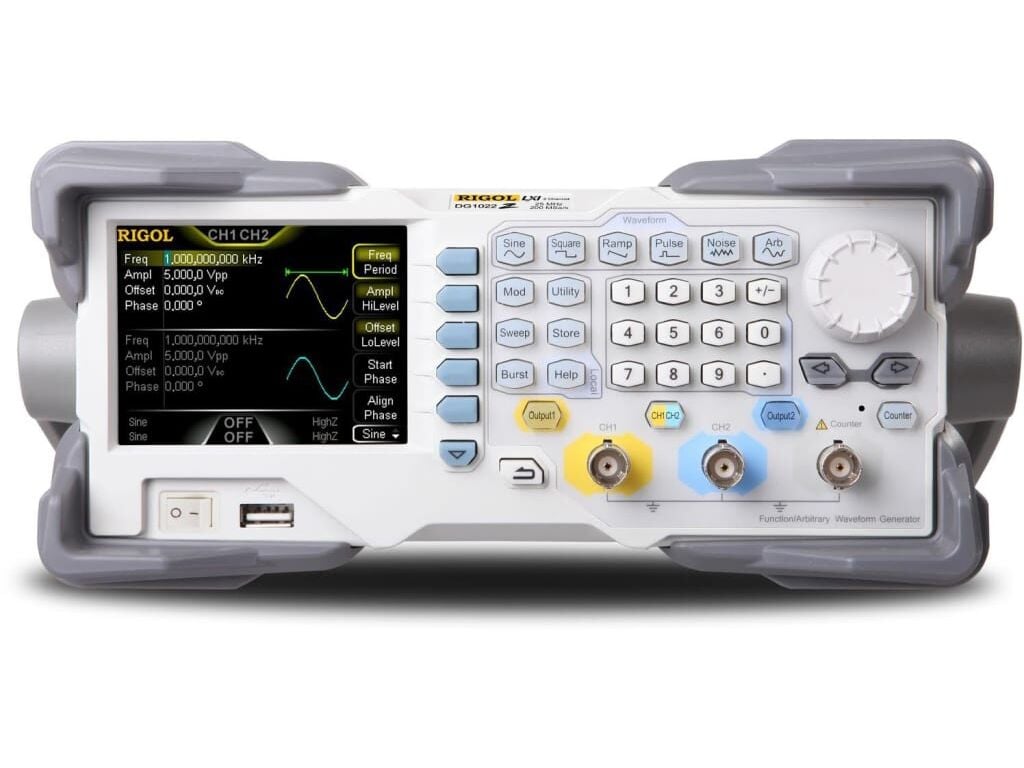

Rigol DG1022Z 2 Kanallı 25MHZ Fonksiyon Jeneratörü
Rigol DG1022Z 25MHz 2 Kanallı Fonksiyon / Arbitrary Dalgaformu Sinyal Jeneratörü: Yüksek Performanslı ve Esnek Test Aracı
Elektronik test ve ölçüm süreçlerinde doğru sinyal üretmek, cihazların güvenilirliğini ve işlevselliğini test etmek için kritik bir adımdır. Rigol DG1022Z 25MHz 2 Kanallı Fonksiyon / Arbitrary Dalgaformu Sinyal Jeneratörü, yüksek performans, gelişmiş özellikler ve kolay kullanım ile elektronik mühendisleri ve araştırmacılar için ideal bir çözümdür. Bu yazımızda, DG1022Z modelinin teknik özelliklerini, kullanım alanlarını ve avantajlarını SEO uyumlu bir şekilde detaylandıracağız.
Rigol DG1022Z 25MHz 2 Kanallı Fonksiyon / Arbitrary Dalgaformu Sinyal Jeneratörü
Rigol DG1022Z, 25 MHz bant genişliği, 200 MSa/s örnekleme oranı ve 2 kanal desteği ile yüksek kaliteli sinyal üretimi sağlar. Arbitrary dalgaformu oluşturma yeteneği ile karmaşık test senaryoları için ideal bir araçtır. Bu cihaz, 200 ps jitter, SiFi teknolojisi (Signal Fidelity) ve düşük faz gürültüsü gibi gelişmiş özellikler sunar, böylece hassas elektronik testlerinde en yüksek doğruluk sağlanır.
Teknik Özellikler
| Özellik | Değer |
| Bant Genişliği | 25 MHz |
| Örnekleme Oranı | 200 MSa/s |
| Kanal Sayısı | 2 |
| Kayıt Uzunluğu | 2 Mpts (16 Mpts opsiyonel) |
| Dalgaformu Seçenekleri | Sine, Kare, Pulse, Ramp, Noise, Harmonics, Arbitrary |
| Frekans Çözünürlüğü | 1 µHz |
| Ekran | 8,9 cm (3.5") TFT, 320 × 240 pixel |
| Arayüzler | USB-Host, USB-Device, LAN |
| Dikey Çözünürlük | 14 bit |
| Çıkış Genliği (≤10 MHz) | 2,5 mVpp to 10 Vpp |
| Çıkış Genliği (≤30 MHz) | 2,5 mVpp to 5.0 Vpp |
| Çıkış Genliği (≤60 MHz) | 2,5 mVpp to 2.5 Vpp |
| Giriş Gerilmesi (DC ofset) | ±5 V (50 Ω) |
| Boyutlar (W x H x D) | 318,4 mm × 261,5 mm × 112 mm |
| Ağırlık | 3,2 kg |
Rigol DG1022Z, yüksek çözünürlük ve gelişmiş dalgaformu oluşturma özellikleri ile laboratuvar testlerinde, elektronik geliştirme ve prototip testlerinde sıklıkla tercih edilir. Ayrıca, sezgisel yazılımı sayesinde dalgaformu düzenleme işlemleri oldukça kolaydır.
Kullanım Alanları:
- Elektronik Geliştirme ve Test: Elektronik cihazların doğru ve güvenilir testlerinin yapılması.
- Güç Kaynağı Testleri: Güç kaynaklarının performans testlerinin gerçekleştirilmesi.
- Araştırma ve Geliştirme: Yeni teknolojilerin test edilmesi ve prototiplerin doğrulaması.
- Eğitim ve Eğitim Araçları: Elektrik mühendisliği ve elektronik öğrencileri için eğitim desteği.
Rigol DG1022Z: Gelişmiş Fonksiyonlarla Yüksek Performans
Rigol DG1022Z, signal fidelity teknolojisi ile düşük faz gürültüsü ve düşük jitter sunar. Bu özellikler, test edilen sinyallerin doğruluğunu artırır ve daha güvenilir sonuçlar sağlar. Ayrıca, 8 adet modülasyon desteği ile testlerinizi daha karmaşık hale getirebilir ve ihtiyaçlarınıza uygun dalgaformlarını üretebilirsiniz. USB, LAN ve RS232 arayüzleri sayesinde cihazınızı kolayca kontrol edebilir ve veri toplama işlemlerini otomatikleştirebilirsiniz.
Ekstra Özellikler:
- Düşük jitter (200 ps): Yüksek doğrulukla sinyal üretilmesi sağlar.
- Siyah ve beyaz dalgaformu seçenekleri: Farklı test gereksinimlerine uyum sağlar.
- Gelişmiş modülasyon: AM, FM, PM, ASK, FSK, PSK ve PWM desteği ile daha kapsamlı testler yapılabilir.
- Kolay kullanım: Sezgisel kullanıcı arayüzü ile verimli çalışma imkanı.
Sonuç: Rigol DG1022Z ile Yüksek Performanslı Sinyal Üretimi
Rigol DG1022Z 25MHz 2 Kanallı Fonksiyon / Arbitrary Dalgaformu Sinyal Jeneratörü, yüksek doğruluk, gelişmiş özellikler ve programlanabilir fonksiyonlarla donatılmış bir cihazdır. Düşük jitter, SiFi teknolojisi ve gelişmiş modülasyon özellikleri ile elektronik testlerinizi en verimli şekilde gerçekleştirmenize yardımcı olur. USB, LAN ve RS232 bağlantıları sayesinde cihazınızı kolayca kontrol edebilir ve verilerinizi toplamak için güçlü araçlara sahip olabilirsiniz.
Rigol DG1022Z, elektronik mühendisliği, geliştirme testleri ve eğitim uygulamaları için mükemmel bir tercihtir. E-ticaret sitemiz üzerinden Rigol DG1022Z’yi temin edebilir ve test süreçlerinizi daha verimli hale getirebilirsiniz.
