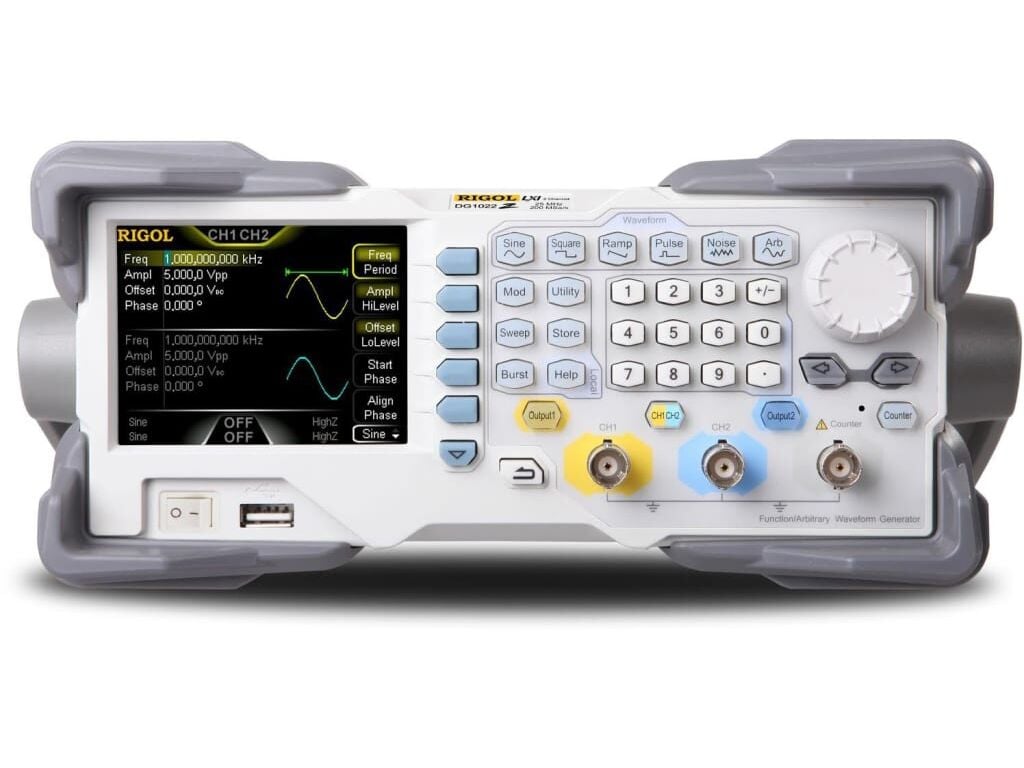

Rigol DG1032Z 2 Kanallı 30MHz Fonksiyon Jeneratörü
Rigol DG1032Z 30MHz 14Bit 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü: Teknik Özellikler ve Kullanım Alanları
Rigol DG1032Z 30MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü, elektronik test ve mühendislik projeleri için yüksek kaliteli bir sinyal jeneratörüdür. 200 MSa/s örnekleme hızı, 30 MHz bant genişliği ve SiFi (Signal Fidelity) teknolojisi kullanarak yüksek doğruluk ve düşük jitter ile sinyal üretiminde en yüksek verimi sağlar. Ayrıca, iki kanal çıkışı ve gelişmiş modülasyon fonksiyonları ile geniş bir test yelpazesi sunar. Bu cihaz, profesyonel test ekipmanları arasında yerini alarak, elektronik devrelerin test edilmesi ve sinyal üretimi konusunda önemli bir araçtır.
Bu yazıda, Rigol DG1032Z modelinin teknik özelliklerini, kullanım alanlarını ve sağladığı avantajları ayrıntılı bir şekilde inceleyeceğiz.
Rigol DG1032Z 30MHz 14Bit 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörünün Teknik Özellikleri
Aşağıda, Rigol DG1032Z modelinin temel teknik özelliklerini tablo halinde bulabilirsiniz. Bu bilgiler, cihazın performansı ve gelişmiş özellikleri hakkında net bir fikir verecektir
| Özellik | Değer |
| Maksimum Çıkış Frekansı | 30 MHz |
| Örnekleme Oranı | 200 MSa/s |
| Hafıza Derinliği | 8 Mpts (16 Mpts opsiyonel) |
| Çözünürlük | 14 bit dikey çözünürlük |
| Kanallar | 2 Kanallı |
| Frekans Kararlılığı | ±1 ppm |
| Faz Gürültüsü | -125 dBc/Hz |
| Jitter | 200 ps |
| Modülasyon Fonksiyonları | AM, FM, PM, ASK, FSK, PSK, PWM |
| Dahili Dalga Formları | 160 kadar önceden tanımlanmış dalga formu |
| Bağlantılar | USB Host & Device, LAN (Ethernet) |
| Ekran | 3.5 inç TFT LCD ekran (320 × 240 çözünürlük) |
| Boyutlar | 318.4 mm × 261.5 mm × 112 mm |
| Ağırlık | 3.2 kg |
Rigol DG1032Z'nin Kullanım Alanları
Rigol DG1032Z, yüksek frekans doğruluğu, düşük jitter ve gelişmiş modülasyon fonksiyonları ile profesyonel kullanıma uygun bir cihazdır. Aşağıda bu cihazın yaygın kullanım alanları bulabilirsiniz:
- Elektronik Test ve Geliştirme: Elektronik bileşenlerin test edilmesi ve sinyal doğruluğu kontrolü için mükemmeldir. Sinyal üretimi ve dalga formu üretimi gerektiren testlerde yüksek doğruluk sağlar.
- Radyo Frekansı (RF) ve Telekomünikasyon: RF test cihazı olarak kullanılır. Frekans modülasyonu (FM) ve amplitüd modülasyonu (AM) gibi testlerde, sinyal doğruluğu sağlar ve telekomünikasyon sistemlerini test etmek için idealdir.
- Dijital Modülasyon ve Sinyal İşleme: Dijital modülasyon teknikleri (ASK, FSK, PSK) ve sinyal işleme uygulamalarında kullanılır. Ayrıca, BPSK, QPSK, ve PWM modülasyonları gibi testler için de uygundur.
- Eğitim ve Araştırma: Elektronik mühendisliği öğrencileri ve araştırmacılar için eğitim ve test amaçlı kullanılır. Hem teorik hem de pratik uygulamalarda faydalıdır. Sinyal analizi ve sinyal üretim teknikleri konusunda öğretici bir araçtır.
- Endüstriyel Uygulamalar: Endüstriyel alanda sinyal üretimi ve modülasyon testleri için kullanılır. Ayrıca, frekans, faz gürültüsü gibi testler için yüksek doğruluk sağlar.
- Prototip Geliştirme: Prototiplerin geliştirilmesinde, sinyal üretimi ve test işlemleri için kullanılır. Elektronik cihazların performansını değerlendirmek için mükemmel bir araçtır.
Neden Rigol DG1032Z'yi Tercih Etmelisiniz?
- Yüksek Performans: 200 MSa/s örnekleme oranı ve 14 bit çözünürlük ile yüksek hızda sinyal üretimi ve keskin çözünürlük elde edilir.
- Kapsamlı Modülasyon Seçenekleri: AM, FM, PSK, ASK, PWM gibi çok çeşitli modülasyon fonksiyonları, sinyal üretiminde geniş esneklik sağlar.
- Kullanıcı Dostu Arayüz: Grafik arayüz ile tüm fonksiyonlara kolay erişim sağlanabilir. 3.5 inç LCD ekran sayesinde tüm parametreler rahatça izlenebilir.
- Dahili Dalga Formları: 160'a kadar önceden tanımlanmış dalga formu ile hızlı erişim sağlar. Zaman kaybını önler.
- Harmonik Dalgaformu Üretimi: 16. sıraya kadar harmonik üretimi ile sinyal bileşenlerini kendiniz ayarlayabilirsiniz.
- Esnek Bağlantı Seçenekleri: USB, LAN ve GPIB bağlantı seçenekleri ile cihazınızı diğer sistemlerle entegre edebilirsiniz.
Sonuç
Rigol DG1032Z 30MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü, yüksek performanslı sinyal üretimi, düşük jitter ve gelişmiş modülasyon seçenekleri ile profesyonel kullanım için mükemmel bir tercihtir. Elektronik testler, radyo frekansı testleri ve sinyal işleme uygulamaları gibi birçok alanda etkin bir çözüm sağlar. Prototip geliştirme, eğitim ve endüstriyel testler için yüksek doğruluk ve güvenilirlik sunar.
