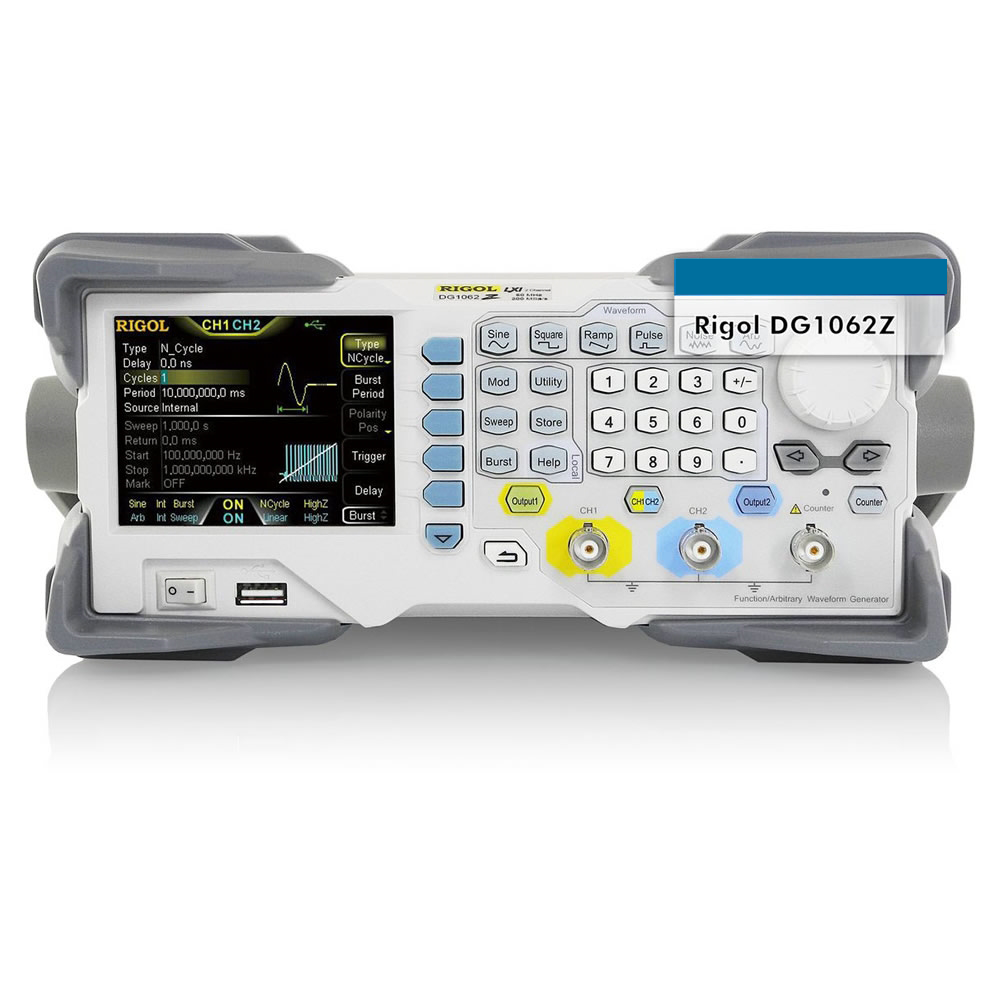

Rigol DG1062Z 2 Kanallı 60MHz Fonksiyon Jeneratörü
Rigol DG1062Z 60MHz 14Bit 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü: Teknik Özellikler ve Kullanım Alanları
Rigol DG1062Z 60MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü, yüksek kaliteli, iki kanallı ve sinüs dalgası üretebilen bir cihazdır. 200 MSa/s örnekleme hızı, 60 MHz bant genişliği ve 8 Mpts hafıza derinliği ile profesyonel test ve ölçüm ihtiyaçlarına mükemmel bir şekilde karşılık verir. SiFi (Signal Fidelity) teknolojisi kullanılarak oluşturulan sinyallerin doğruluğu son derece yüksektir, böylece cihaz çok az jitter ile yüksek doğruluk sağlar. Bu özellikleriyle elektronik test ve mühendislik alanında etkili bir çözüm sunar.
Bu yazıda, Rigol DG1062Z modelinin teknik özelliklerini ve kullanım alanlarını derinlemesine inceleyecek, kullanıcılar için sunduğu avantajları açıklayacağız.
Rigol DG1062Z 60MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörünün Teknik Özellikleri
Aşağıda, Rigol DG1062Z modelinin temel teknik özelliklerini tablo halinde bulabilirsiniz. Bu özellikler, cihazın yüksek performansını ve gelişmiş kullanım kapasitesini net bir şekilde gösterir
| Özellik | Değer |
| Maksimum Çıkış Frekansı | 60 MHz |
| Örnekleme Oranı | 200 MSa/s |
| Hafıza Derinliği | 8 Mpts (16 Mpts opsiyonel) |
| Çözünürlük | 14 bit dikey çözünürlük |
| Kanallar | 2 Kanallı |
| Frekans Kararlılığı | ±1ppm |
| Faz Gürültüsü | -125 dBc/Hz |
| Jitter | 200 ps |
| Dahili Dalga Formları | 160 kadar önceden tanımlanmış dalga formu |
| Modülasyon Fonksiyonları | AM, FM, PM, ASK, FSK, PSK, PWM |
| Bağlantılar | USB Host & Device, LAN (Ethernet) |
| Ekran | 7 inç LCD ekran (800 × 480) |
| Boyutlar | 399 mm × 223 mm × 159 mm |
| Ağırlık | 3.9 kg |
Rigol DG1062Z'nin Kullanım Alanları
Rigol DG1062Z, yüksek frekans doğruluğu, düşük jitter ve geniş modülasyon fonksiyonları ile elektronik test ve ölçüm için çok yönlü bir cihazdır. Aşağıda, bu cihazın yaygın kullanım alanları yer almaktadır:
- Elektronik Test ve Geliştirme: Elektronik bileşenlerin test edilmesi ve sinyal doğruluğu kontrolü için idealdir. Sinyal üretimi ve analiz uygulamaları için yüksek doğruluklu çıkış sağlar.
- Radyo Frekansı (RF) ve Telekomünikasyon: Radyo frekansı testleri ve telekomünikasyon sistemlerinin doğruluğunu test etmek için kullanılır. Frekans modülasyonu (FM) ve amplitüd modülasyonu (AM) gibi testlerde yüksek hassasiyet sağlar.
- Dijital Modülasyon ve Sinyal İşleme: Dijital modülasyon teknikleri (ASK, FSK, PSK) ve sinyal işleme uygulamaları için güçlü bir çözümdür. BPSK, QPSK ve PWM gibi modülasyon türlerini test etmek için kullanılır.
- Eğitim ve Araştırma: Elektronik mühendisliği öğrencileri ve araştırmacılar için, dalga formu üretimi ve test uygulamalarında eğitici bir cihazdır. Hem teorik hem de pratik uygulamalarda faydalıdır.
- Endüstriyel Testler: Endüstriyel alanda frekans, faz gürültüsü gibi testler için kullanılır. Ayrıca, sinyal modülasyonları ve dalga formu üretimi gibi işlemler için yüksek performans sağlar.
- Prototip Geliştirme: Prototiplerin geliştirilmesinde kullanılan bu cihaz, sinyal üretiminde esneklik sağlayarak test ve test öncesi uygulamalarda kullanılır.
Neden Rigol DG1062Z'yi Tercih Etmelisiniz?
- Yüksek Performans ve Hassasiyet: 200 MSa/s örnekleme oranı ve 14 bit çözünürlük sayesinde, yüksek hızda sinyal üretimi ve keskin çözünürlük elde edilir.
- Gelişmiş Modülasyon Fonksiyonları: AM, FM, PSK, PWM gibi çok çeşitli modülasyon fonksiyonları, sinyal üretiminde yüksek esneklik sağlar.
- Kullanıcı Dostu Arayüz: Grafik arayüz ile tüm fonksiyonlara kolay erişim sağlanabilir. 7 inç LCD ekran sayesinde sinyal parametrelerini rahatça izleyebilirsiniz.
- Dahili Dalga Formları: 160'a kadar önceden tanımlanmış dalga formu ile hızlı erişim sağlar. Zaman kaybını önler.
- Harmonik Dalgaformu Üretimi: 16. sıraya kadar harmonik üretimi ile çoklu frekans bileşenleriyle dalgaları kendiniz ayarlayabilirsiniz.
- Esnek Bağlantı Seçenekleri: USB, LAN ve GPIB bağlantı seçenekleri ile cihazınızı diğer sistemlerle entegre edebilirsiniz.
Sonuç
Rigol DG1062Z 60MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü, yüksek performanslı sinyal üretimi, düşük jitter ve gelişmiş modülasyon seçenekleri ile profesyonel kullanım için mükemmel bir tercihtir. Elektronik testler, radyo frekansı testleri ve sinyal işleme uygulamaları gibi birçok alanda etkili bir çözüm sağlar. Prototip geliştirme, eğitim ve endüstriyel testler için yüksek doğruluk ve güvenilirlik sunar.
