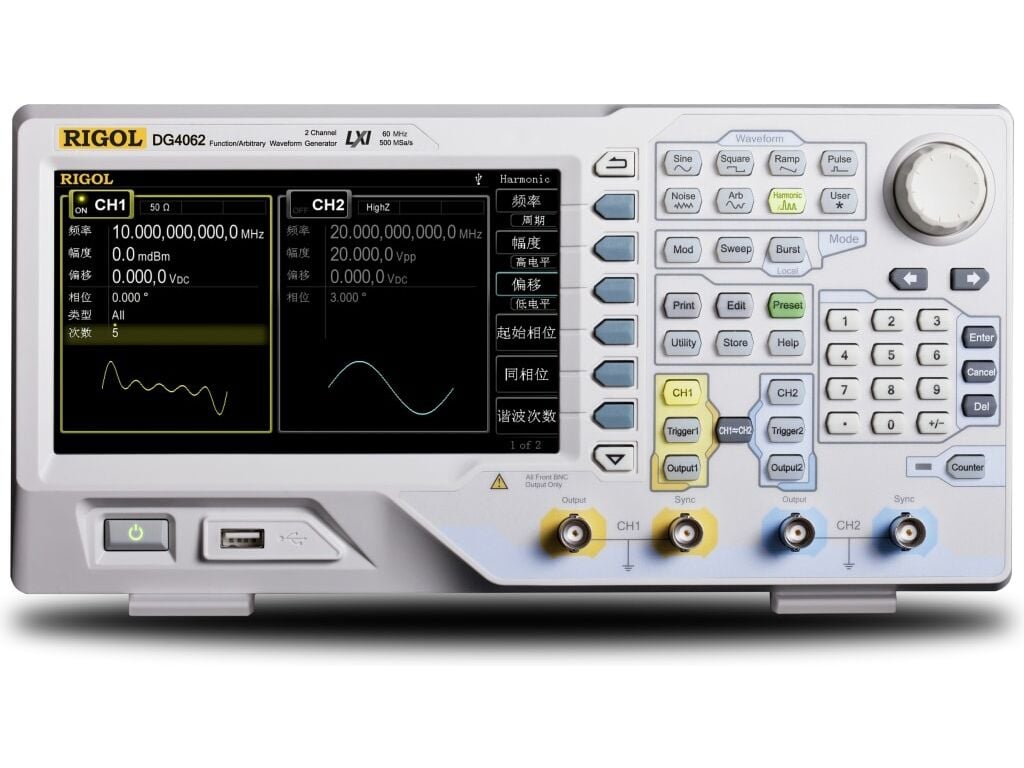

Rigol DG4062 60MHz 14Bit 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü
Rigol DG4062 60MHz 14Bit 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü: Teknik Özellikler ve Kullanım Alanları
Rigol DG4062 60MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü, elektronik test ve ölçümler için yüksek kaliteli bir çözümdür. 500 MSa/s örnekleme hızı, 60 MHz bant genişliği ve 14 bit çözünürlük gibi üstün özelliklere sahip olan bu cihaz, profesyonel kullanımda yüksek doğruluk ve güvenilirlik sağlar. Ayrıca, iki kanal çıkışı ve gelişmiş modülasyon fonksiyonları ile her tür elektronik test ihtiyacını karşılayacak kapasiteye sahiptir.
Bu makalede, Rigol DG4062'nin teknik özelliklerini, kullanım alanlarını ve sunduğu avantajları ayrıntılı bir şekilde inceleyeceğiz.
Rigol DG4062 60MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörünün Teknik Özellikleri
Aşağıda, Rigol DG4062'nin temel teknik özelliklerini tablo halinde bulabilirsiniz. Bu bilgiler, cihazın sağladığı performans ve kullanım alanları hakkında size net bir fikir verecektir:
| Özellik | Değer |
| Maksimum Çıkış Frekansı | 60 MHz |
| Örnekleme Oranı | 500 MSa/s |
| Çözünürlük | 14 bit dikey çözünürlük |
| Kanallar | 2 Kanallı |
| Frekans Kararlılığı | 2 ppm |
| Faz Gürültüsü | -115 dBc/Hz |
| Modülasyon Fonksiyonları | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
| Dahili Dalga Formları | 150’ye kadar önceden tanımlanmış dalga formu |
| Harmonik Dalgaformu Üretimi | 16. sıraya kadar harmonik üretimi |
| Bağlantılar | USB Host & Device, LAN |
| Ekran | 7 inç LCD ekran (800 × 480) |
| Boyutlar | 399 mm × 223 mm × 159 mm |
| Ağırlık | 3.9 kg |
Rigol DG4062'nin Kullanım Alanları
Rigol DG4062, fonksiyon dalga formu üretimi, sinyal modülasyonu ve test işlemleri için geniş bir kullanım alanı sunar. Aşağıda, bu cihazın yaygın kullanım alanlarını inceleyebilirsiniz:
- Elektronik Test ve Geliştirme: Elektronik cihazların test edilmesi ve sinyal analizi için yüksek kaliteli dalga formu üretimi sağlar. Sinyal üretimi ve analizi gerektiren testlerde yüksek doğruluk sağlar.
- Radyo Frekansı (RF) ve Telekomünikasyon: Radyo frekansı testleri için mükemmel bir tercihtir. Frekans modülasyonu (FM) ve amplitüd modülasyonu (AM) gibi testlerde yüksek hassasiyet sağlar.
- Dijital Modülasyon ve Sinyal İşleme: Dijital modülasyon teknikleri (ASK, FSK, PSK) ve sinyal işleme uygulamalarında kullanılır. BPSK, QPSK ve PWM modülasyonları için uygundur.
- Eğitim ve Araştırma: Elektronik mühendisliği öğrencileri ve araştırmacılar için dalga formu üretimi ve test uygulamaları sırasında kullanılır. Eğitim amacıyla sinyal üretme konusunda öğrenciler için faydalıdır.
- Saha Uygulamaları ve Prototip Geliştirme: Sinyal üretimi yapan mühendisler ve teknikerler için prototip geliştirme süreçlerinde kullanılır. Test ve prototip testleri için pratik çözümler sunar.
- Endüstriyel Uygulamalar: Endüstriyel alanda frekans ve faz gürültüsü testleri gibi uygulamalarda etkili sonuçlar verir. Ayrıca, dalga formu üretimi ve modülasyon testleri gibi süreçlerde yüksek performans sağlar.
Neden Rigol DG4062'yi Tercih Etmelisiniz?
- Yüksek Performans: 500 MSa/s örnekleme hızı ve 14 bit çözünürlük ile yüksek hızda sinyal üretimi ve keskin çözünürlük sağlar.
- Kapsamlı Modülasyon Seçenekleri: Analog ve dijital modülasyon fonksiyonları (AM, FM, PSK, ASK, FSK, BPSK, QPSK) sayesinde sinyal üretiminde geniş bir esneklik sunar.
- Kullanıcı Dostu Arayüz: Grafik arayüz ile tüm fonksiyonlara kolay erişim sağlanabilir. 7 inç LCD ekran sayesinde tüm parametreler rahatça izlenebilir.
- Dahili Dalga Formları: 150’ye kadar önceden tanımlanmış dalga formu ile sıfırdan oluşturma yapmadan hızlıca erişim sağlanabilir.
- Harmonik Dalgaformu Üretimi: 16. sıraya kadar harmonik üretimi ile sinyal bileşenlerini kendi başınıza ayarlayabilirsiniz.
- Esnek Bağlantı Seçenekleri: USB, LAN ve GPIB bağlantı seçenekleri ile cihazınızı farklı sistemlerle entegre edebilirsiniz.
Sonuç
Rigol DG4062 60MHz 2 Kanallı Fonksiyon Keyfi Sinyal Jeneratörü, elektronik test ve geliştirme, RF testleri, modülasyon teknikleri ve endüstriyel testler için mükemmel bir çözümdür. Yüksek örnekleme hızı, gelişmiş modülasyon fonksiyonları ve kapsamlı dalga formu üretim yetenekleri ile her tür elektronik test ve ölçüm için güvenilir sonuçlar sağlar.
