Rigol DHO914 125MHz 4 Kanallı Dijital Osiloskop
DHO914 125MHz, 4 Kanallı, 12 Bit, 1.25GSa/s Dijital Osiloskop: Teknik Özellikler ve Kullanım Alanları

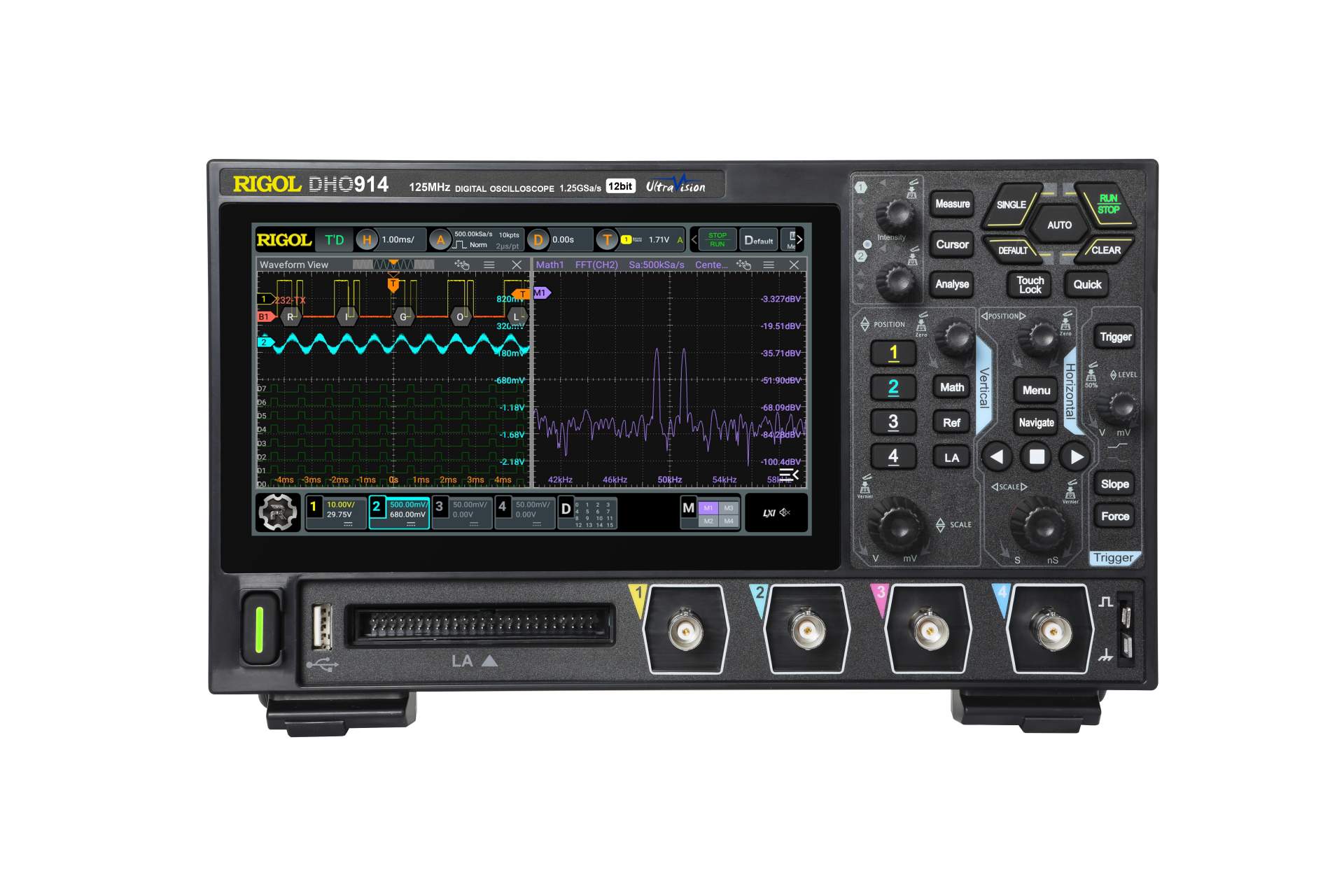

DHO914 Dijital Osiloskop, RIGOL DHO900 serisinin güçlü ve taşınabilir bir modelidir. Yüksek çözünürlük, hızlı örnekleme oranı ve geniş bant genişliği özellikleriyle profesyonel test ve ölçüm ihtiyaçlarını karşılayan bu cihaz, dijital osiloskop olarak yüksek doğruluk ve güvenilirlik sağlar. DHO914 modelinin 125 MHz bant genişliği ve 1.25 GSa/s gerçek zamanlı örnekleme oranı, sinyallerin yüksek hızda ve hassas bir şekilde ölçülmesine olanak tanır. Bu osiloskop, elektronik test cihazları arasında endüstriyel, laboratuvar ve araştırma uygulamaları için ideal bir seçimdir.
Bu yazıda, DHO914 Dijital Osiloskop modelinin teknik özelliklerini, kullanım alanlarını ve sunduğu avantajları ayrıntılı bir şekilde inceleyeceğiz.
DHO914 125MHz 4 Kanallı Dijital Osiloskop Teknik Özellikleri
Aşağıda, DHO914 Dijital Osiloskop modelinin temel teknik özelliklerini tablo halinde bulabilirsiniz. Bu bilgiler, cihazın yüksek performansını ve gelişmiş özelliklerini net bir şekilde gösterir:
| Özellik | Değer |
| Bant Genişliği | 125 MHz |
| Kanal Sayısı | 4 Analog Kanal, 16 Dijital Kanal (Prob opsiyonlu) |
| Örnekleme Oranı | 1.25 GSa/s (1 kanal için gerçek zamanlı) |
| Dalga Biçimi Yakalama Oranı | 1.000.000 wfms/s (UltraAcquire Mod) |
| Hafıza Derinliği | 50 Mpts Maksimum Hafıza Derinliği |
| Çözünürlük | 12 Bit |
| Ekran | 17.8 cm Dokunmatik Ekran |
| Desteklenen Protokoller | I²C, SPI, RS232/UART, CAN ve LIN dahil |
| Bağlantı Türü | Type-C Güç Destekli |
| Boyutlar | 345 mm x 147 mm x 150 mm |
| Ağırlık | 3.5 kg |
DHO914 Dijital Osiloskop Kullanım Alanları
DHO914 Dijital Osiloskop, güçlü özellikleriyle farklı alanlarda kullanılan bir test cihazıdır. Aşağıda, DHO914 modelinin yaygın kullanım alanlarını inceleyebilirsiniz:
- Elektronik Devre Testleri: Elektronik mühendisliği projelerinde kullanılan bu cihaz, yüksek doğruluklu sinyal ölçümleri yaparak elektronik bileşenlerin doğru çalışıp çalışmadığını kontrol eder.
- Gelişmiş Sinyal Analizi: Sinyal analizine dayalı uygulamalar için, yüksek çözünürlük ve gelişmiş örnekleme oranı ile karmaşık sinyallerin ölçülmesini sağlar. Frekans, voltaj ve süre gibi parametrelerin doğru bir şekilde analiz edilmesine olanak tanır.
- Gömülü Sistem Testleri: Gömülü sistemlerin tasarım ve geliştirilmesi sırasında, I²C, SPI, RS232/UART gibi protokollerle test işlemleri yapılabilir. Bu, gömülü sistemlerin doğruluğunu kontrol etmek için faydalıdır.
- Endüstriyel Uygulamalar: DHO914, endüstriyel test ekipmanları için ideal bir cihazdır. Frekans analizleri, sinyal simülasyonları ve test uygulamaları için kullanılır.
- Eğitim ve Araştırma: Eğitimde ve araştırma laboratuvarlarında sinyal test cihazı olarak kullanılabilir. Öğrenciler ve araştırmacılar için dijital sinyallerin doğru bir şekilde ölçülmesi ve analiz edilmesinde yardımcı olur.
- Prototip Geliştirme ve Hata Tespiti: Prototip geliştirme süreçlerinde, dijital osiloskoplar, tasarım hatalarını tespit etmek ve sinyal parametrelerini doğru bir şekilde ayarlamak için kullanılır. Hatalı sinyalleri analiz ederek sorunların çözülmesine yardımcı olur.
Neden DHO914 Dijital Osiloskop'u Tercih Etmelisiniz?
- Yüksek Performans ve Hızlı Örnekleme: 1.25 GSa/s örnekleme oranı ve 12 bit çözünürlük, yüksek hızlı sinyallerin net bir şekilde ölçülmesini sağlar. 1.000.000 wfms/s dalga biçimi yakalama oranı, kullanıcıların hızla değişen sinyalleri analiz etmelerini sağlar.
- Geniş Bant Genişliği: 125 MHz bant genişliği ile geniş frekans aralığında testler yapabilir ve daha fazla sinyali analiz edebilirsiniz. Farklı sinyal türlerinin analizine olanak tanır.
- Çift Kanal Çıkışı ve Dijital Kanal Desteği: 4 analog kanal ve 16 dijital kanal desteği ile, karmaşık sistemlerin test edilmesi ve verimli analiz yapılması mümkündür.
- Dokunmatik Ekran ve Kullanıcı Dostu Arayüz: 17.8 cm dokunmatik ekran, cihazın kullanımını kolaylaştırırken, grafik arayüz ile tüm fonksiyonlara hızlı erişim sağlar.
- Sinyal Doğruluğu ve Güvenilirlik: SiFi (Signal Fidelity) teknolojisi, yüksek doğrulukla sinyal üretimi ve analizi yapar. Düşük jitter ve faz gürültüsü ile hassas ölçümler elde edilir.
- Gelişmiş Protokol Desteği: I²C, SPI, RS232/UART, CAN ve LIN gibi popüler protokollerle uyumlu olması, cihazın gömülü sistem testlerinde yüksek esneklik sağlar.
Sonuç
DHO914 Dijital Osiloskop, yüksek çözünürlük ve hızlı örnekleme oranı sayesinde, profesyonel elektronik test cihazları arasında güçlü bir yer tutar. Geniş bant genişliği, dijital ve analog kanallar ile karmaşık testleri hızlı ve doğru şekilde yapmanızı sağlar. Sinyal doğruluğu, düşük jitter ve gelişmiş analiz seçenekleri ile elektronik test ve geliştirme projelerinizde size en yüksek verimliliği sunar.
