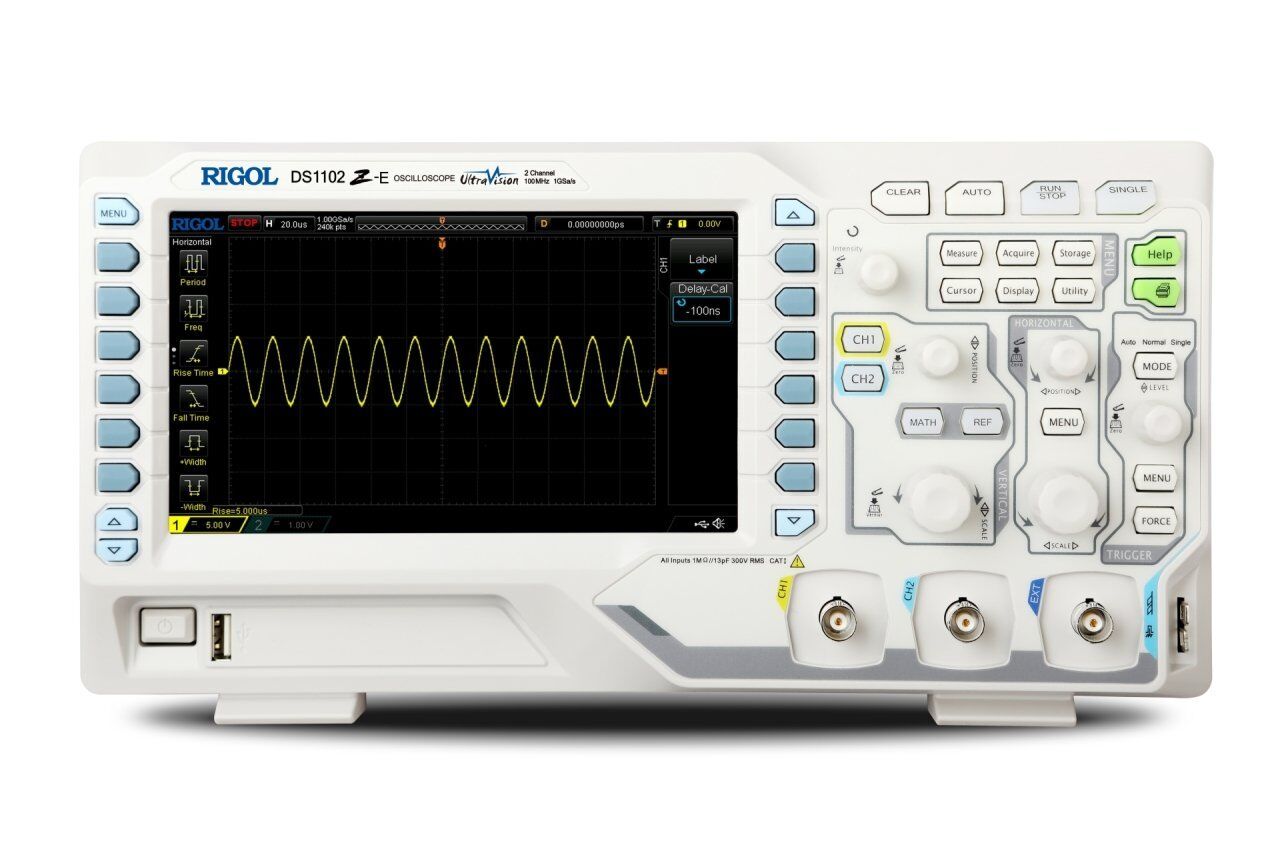

Rigol DS1102Z-E 100MHz 2 Kanallı 1GS/s Dijital Osiloskop
Rigol DS1102Z-E Dijital Osiloskop: Yüksek Performans ve Kullanıcı Dostu Tasarım
Giriş:
Elektronik mühendisliği ve araştırma uygulamalarında yüksek kaliteli dijital osiloskoplar büyük öneme sahiptir. Rigol DS1102Z-E 100 MHz bant genişliği ve 1 GSa/s örnekleme hızı ile doğru ve hızlı ölçümler yapabilen, 2 kanallı dijital osiloskop olarak öne çıkıyor. 24 Mpts'ye kadar hafıza derinliği ve 30.000 wfms/s dalga biçimi yakalama hızı ile mühendislerin ve teknisyenlerin test işlemlerinde güvenilir bir çözüm sunar. Rigol DS1102Z-E, Agilent ve Tektronix gibi yüksek kaliteli markalarla karşılaştırılabilir bir performansa sahip olup, kullanım kolaylığı sağlayan ergonomik tasarımıyla da dikkat çekiyor.
Rigol DS1102Z-E Dijital Osiloskop Teknik Özellikleri:
| Özellik | Değer |
| Model | DS1102Z-E |
| Analog Bant Genişliği | 100 MHz |
| Kanal Sayısı | 2 |
| Maks. Örnekleme Oranı | 1 GSa/s (tek kanal), 500 MSa/s (çift kanal) |
| Maks. Bellek Derinliği | 24 Mpts (tek kanal), 12 Mpts (çift kanal) |
| Dalga Biçimi Yakalama Hızı | 30.000 wfms/s |
| Ekran | 17.8 cm TFT LCD (800x480 piksel) |
| Kayıt ve Oynatma | 60.000 kareye kadar |
| Standart Problar | 2 x PVP3150 150 MHz pasif probe |
| Zaman Çözünürlüğü | 1 ns/div |
| Görsel Görüntüleme Özellikleri | FFT ekranı, sinyal eğrisi gösterimi |
| Bağlantılar | USB bağlantısı |
Rigol DS1102Z-E: Yüksek Performanslı Dijital Osiloskop Özellikleri
1. Gelişmiş Sinyal Analizi:
Rigol DS1102Z-E, 100 MHz bant genişliği ve 1 GSa/s örnekleme oranı ile hızlı ve doğru ölçümler yapabilir. Bu yüksek performans, karmaşık elektronik devrelerin analizinde kritik önem taşır. 30.000 wfms/s dalga biçimi yakalama hızı, anlık sinyalleri yüksek hızda yakalamayı sağlar ve sürekli izleme yapılmasına olanak verir.
2. Hafıza Derinliği ve Kayıt Özellikleri:
24 Mpts'ye kadar hafıza derinliği (tek kanallı kullanımda) ve 12 Mpts (çift kanallı kullanımda), dalga formlarının daha uzun süreli kaydedilmesini mümkün kılar. Bu, devre hata ayıklama işlemlerinde daha fazla veri ve uzun süreli sinyal analizine olanak tanır.
3. Kullanıcı Dostu Ekran ve Görselleştirme:
17.8 cm LCD ekran (800x480 piksel), kullanıcı dostu arayüzü ile her türlü dalga formunun kolayca gözlemlenmesini sağlar. Ayrıca, FFT ekranı ve diğer analiz fonksiyonları ile aynı anda görüntüleme yapılabilir, bu da daha kapsamlı testlerin yapılmasını sağlar.
4. Dalga Biçimi Oynatma ve Kayıt:
Rigol DS1102Z-E, dalga biçimlerini kaydetme ve oynatma özelliğine sahiptir, bu da mühendislerin test ettikleri sinyalleri geriye dönük analiz etmelerine olanak tanır. Cihaz, 60.000 kareye kadar dalga biçimi kaydı yapabilir.
5. Standart ve Ekstra Ekipman:
Cihazla birlikte gelen 2 adet PVP3150 pasif prob (150 MHz), test işlemlerinizde yüksek doğruluk sağlar. Ayrıca, cihazın yanında USB bağlantı kablosu ve kalibrasyon sertifikası gibi kullanışlı aksesuarlar da bulunmaktadır.
Kullanım Alanları:
- Elektronik Devre Testi ve Hata Ayıklama:
Rigol DS1102Z-E, özellikle elektronik mühendisliği ve devre tasarımı alanlarında mükemmel sonuçlar sunar. 1 GSa/s örnekleme hızı ve yüksek çözünürlük, analog devre ve dijital sistemlerin doğru şekilde test edilmesini sağlar. - Eğitim ve Araştırma:
DS1102Z-E, eğitim ve araştırma amaçlı kullanımda da oldukça uygundur. Öğrenciler, bu osiloskopla temel sinyal ölçümü ve dalga formu analizi konularında pratik yapabilirler. Kullanıcı dostu arayüzü, hızlı öğrenilmesini sağlar. - Prototip Geliştirme ve Test:
Yeni ürün geliştiren mühendisler, cihazın bant genişliği ve hafıza derinliği sayesinde prototiplerini test ederken, yüksek çözünürlükle detaylı sonuçlar elde edebilirler. Ayrıca, dalga biçimi kaydetme özelliğiyle geliştirdikleri sinyalleri kaydedip daha sonra inceleyebilirler. - Teknik Servis ve Bakım:
Rigol DS1102Z-E, servis merkezlerinde ve bakım süreçlerinde hızlı hata tespiti ve sinyal analizi yapmak için idealdir. 30.000 wfms/s yenileme hızı, anormal sinyalleri hızlı bir şekilde tespit etmeyi mümkün kılar.
Sonuç:
Rigol DS1102Z-E Dijital Osiloskop, hem profesyonel mühendisler hem de eğitim amaçlı kullanıcılar için mükemmel bir çözümdür. 100 MHz bant genişliği, 1 GSa/s örnekleme hızı, yüksek hafıza derinliği ve kapsamlı görselleştirme özellikleri ile her türlü test ve analiz işlemini hızlı ve doğru bir şekilde yapabilirsiniz. Eğer yüksek kaliteli dijital osiloskop arayışındaysanız, Rigol DS1102Z-E ürününü tercih ederek işlerinizi daha verimli hale getirebilirsiniz.
