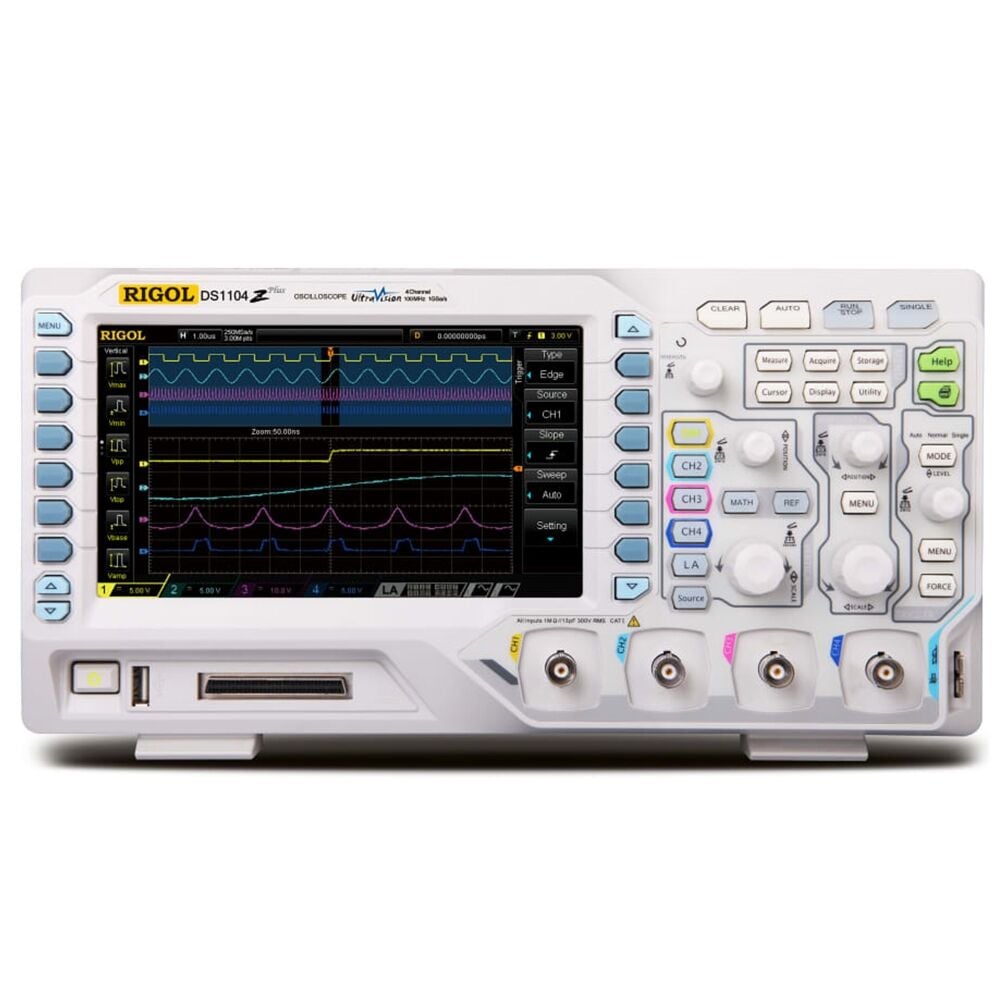

Rigol DS1104Z Plus 100Mhz 4 Kanallı Dijital Osiloskop
Rigol DS1104Z Plus 100MHz 4 Kanallı Dijital Osiloskop: Yüksek Performanslı ve Esnek Test Çözümü
Elektronik testlerde doğru sinyal ölçümü, cihazların işlevselliğini ve güvenilirliğini test etmek için kritik bir öneme sahiptir. Rigol DS1104Z Plus 100MHz 4 Kanallı Dijital Osiloskop, yüksek performans, gelişmiş özellikler ve kullanıcı dostu arayüzü ile mühendisler, araştırmacılar ve eğitim alanındaki kullanıcılar için ideal bir test aracıdır. Bu yazımızda, Rigol DS1104Z Plus modelinin teknik özelliklerini, kullanım alanlarını ve avantajlarını SEO uyumlu bir şekilde ele alacağız.
Rigol DS1104Z Plus 100MHz 4 Kanallı Dijital Osiloskop
Rigol DS1104Z Plus, 100 MHz bant genişliği ve 4 kanal desteği ile yüksek kaliteli dijital osiloskop olarak dikkat çekmektedir. 1GS/s gerçek zamanlı örnekleme oranı ve 30.000 wfms/s dalgaformu yakalama hızı, anlık sinyallerin hızlı bir şekilde yakalanmasını ve anormal sinyallerin gözlemlenmesini sağlar. 12Mpts bellek derinliği ve sezgisel arayüzü sayesinde testlerinizi daha verimli hale getirebilirsiniz.
Teknik Özellikler
| Özellik | Değer |
| Bant Genişliği | 100 MHz |
| Kanal Sayısı | 4 Analog, 16 Dijital |
| Gerçek Zamanlı Örnekleme Hızı | 1 GSa/s (tek kanal), 500 MSa/s (çift kanal), 250 MSa/s (üç ve dört kanal) |
| Bellek Derinliği | 12 Mpts (çift kanallı), 6 Mpts (üç/dört kanallı) |
| Dalgaformu Yakalama Hızı | 30.000 wfms/s |
| Dinamik Aralık (Dynamic Range) | 1mV/div ile 10V/div arasında |
| Ekran | 8,9 cm (3.5") TFT-LCD, 320 × 240 piksel |
| Kayıt ve Oynatma İşlevi | 60.000 kareye kadar |
| Opsiyonel Eklentiler | Lojik analizör kiti, seri veri yolu çözme (RS232, I2C, SPI) |
| Problar | 4 adet RP2200 150 MHz pasif prob (1,5m) |
| Bağlantı Arayüzleri | USB, LAN, RS232 |
Rigol DS1104Z Plus, düşük gürültü seviyeleri ve yüksek örnekleme oranı ile sinyalleri hassas bir şekilde ölçmek için ideal bir cihazdır. 12 Mpts bellek derinliği ve 60.000 kareye kadar dalgaformu kaydedebilme özelliği, karmaşık sinyal analizlerinde kullanıcıya büyük kolaylık sağlar. Ayrıca, Opsiyonel Lojik Analizör kitini ilerleyen zamanlarda alarak cihazın fonksiyonelliğini artırabilirsiniz.
Kullanım Alanları:
- Elektronik Geliştirme ve Testi: Elektronik cihazlar ve devrelerin doğrulukla test edilmesi.
- Endüstriyel Elektronik Testi: Elektrik ve elektronik mühendisliği alanlarında yüksek doğruluklu testler.
- Eğitim ve Eğitim Araçları: Elektrik mühendisliği öğrencileri için eğitim desteği.
- Sinyal Analizi ve Geliştirme: Karmaşık sinyallerin ayrıntılı şekilde analiz edilmesi.
Rigol DS1104Z Plus: Yüksek Performanslı Test ve Analiz Aracı
Rigol DS1104Z Plus, gerçek zamanlı yüksek örnekleme oranı ve düşük jitter ile yüksek doğruluklu testler yapmanıza olanak tanır. Geniş frekans aralığı ve gelişmiş çözünürlük ile karmaşık elektronik sistemlerin hızlı ve doğru şekilde analiz edilmesini sağlar. Opsiyonel seri veri yolu çözme, RS232, I2C, SPI gibi çeşitli protokollerle veri çözümlemesi yapabilme yeteneği, cihazı çok daha esnek hale getirir.
Ekstra Özellikler:
- Yüksek performanslı dalgaformu kaydedici: 60.000 kareye kadar gerçek zamanlı dalgaformu kaydedebilme.
- Lojik analizör opsiyonu: İlerleyen zamanlarda ekleyebileceğiniz lojik analizör kitini, testlerinizi daha kapsamlı hale getirmek için kullanabilirsiniz.
- Kolay kullanım: Sezgisel menü yapısı ve TFT ekranı ile kullanıcı dostu arayüz.
- Dinamik aralık: 1mV/div ile 10V/div arasında düşük gürültü seviyesi ile geniş bir ölçüm aralığı.
Sonuç: Rigol DS1104Z Plus ile Yüksek Performanslı Sinyal Analizi
Rigol DS1104Z Plus 100MHz 4 Kanallı Dijital Osiloskop, yüksek örnekleme oranı, yüksek çözünürlük ve gelişmiş özellikleri ile elektronik mühendisliği, Ar-Ge, eğitim ve endüstriyel testler için mükemmel bir tercihtir. 30.000 wfms/s dalgaformu yakalama hızı, gelişmiş bellek derinliği ve opsiyonel lojik analizör kitleri ile bu cihaz, test süreçlerinizi hızlandırır ve daha hassas ölçümler yapmanıza olanak tanır.
Eğer siz de yüksek performanslı bir dijital osiloskop arıyorsanız, Rigol DS1104Z Plus mükemmel bir tercihtir. E-ticaret sitemiz üzerinden bu dijital osiloskobu kolayca temin edebilirsiniz.
