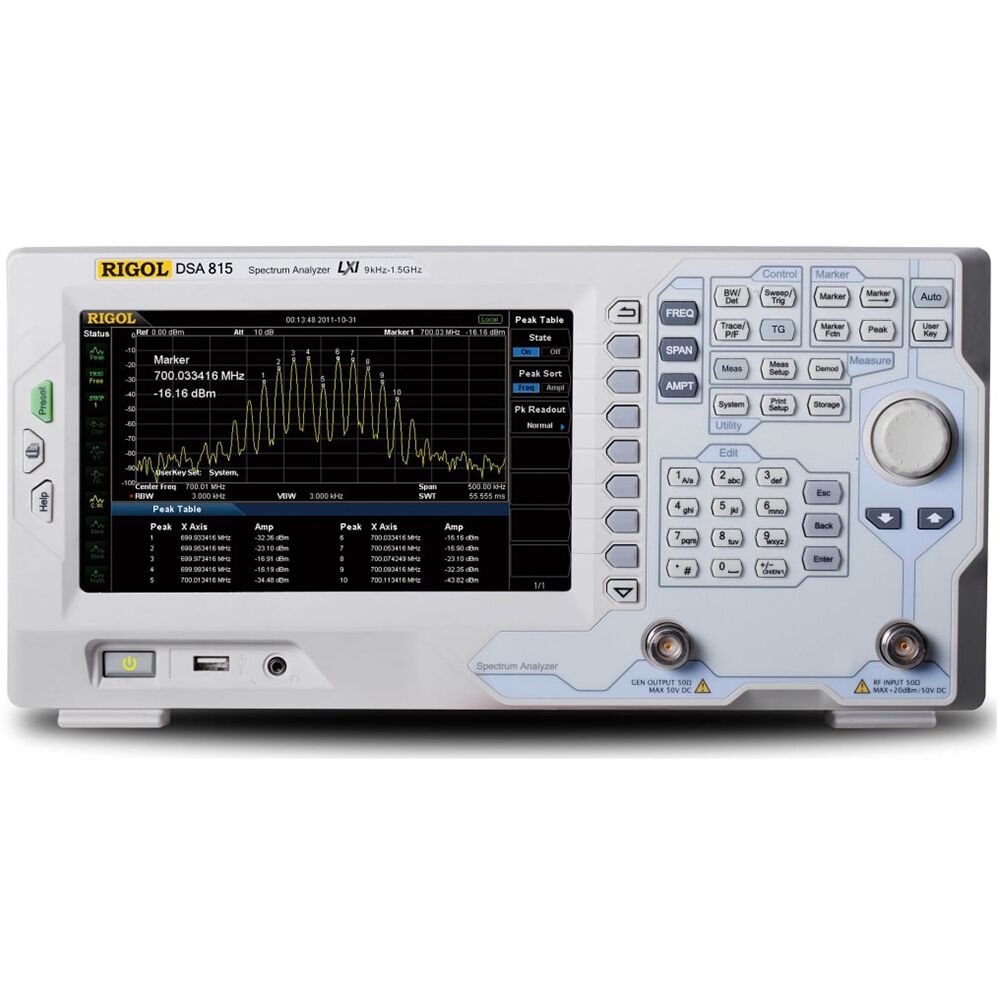

Rigol DSA815-TG 1.5GHz Tracking Jeneratörlü Spektrum Analizör
Rigol DSA815-TG 1.5GHz Tracking Jeneratörlü Spektrum Analizörü: Teknik Özellikler ve Kullanım Alanları
Rigol DSA815-TG 1.5GHz Tracking Jeneratörlü Spektrum Analizörü, kablosuz haberleşme testleri, RF (Radyo Frekansı) cihazlarının üretimi ve saha uygulamaları için mükemmel bir çözümdür. 9 kHz ile 1.5 GHz frekans aralığına sahip olan bu cihaz, faz gürültüsü < -80 dBc/Hz ve -155 dBm DANL (Görüntülenen Ortalama Gürültü Seviyesi) gibi üstün özellikleriyle dikkat çekmektedir. 8" TFT LCD renkli ekranı ve geniş işlevselliği ile RF test cihazları arasında öne çıkan bir modeldir.
Bu yazımızda, Rigol DSA815-TG modelinin teknik özelliklerini ayrıntılı olarak inceleyecek ve bu cihazın sunduğu avantajlarla hangi alanlarda kullanılabileceğini keşfedeceğiz.
Rigol DSA815-TG 1.5GHz Tracking Jeneratörlü Spektrum Analizör Teknik Özellikleri
Aşağıda, Rigol DSA815-TG spektrum analizörünün temel teknik özelliklerini tablo halinde bulabilirsiniz. Bu bilgiler, cihazın kullanım alanlarına ve sağladığı performansa dair net bir fikir verir:
| Özellik | Değer |
| Frekans Aralığı | 9 kHz - 1.5 GHz |
| Frekans Çözünürlüğü | 1 Hz |
| Frekans Referansı | 10 MHz |
| DANL (Görüntülenen Ortalama Gürültü Seviyesi) | 100 kHz ile 1 MHz: < -130 dBm, 1 MHz ile 1.5 GHz: < -135 dBm (typ.) |
| Faz Gürültüsü | Min. < -98 dBc/Hz @ 10 kHz Offset |
| Seviye Ölçüm Belirsizliği | < 0.8 dB |
| Tarama Zaman Aralığı | 10 ms to 1500 s (100 Hz ≤ Span ≤ 1.5 GHz) |
| Minimum Çözünürlük Bant Genişliği (RBW) | 10 Hz to 1 MHz (in 1-3-10 sequence) |
| Video Bandwidth (VBW) | 1 Hz to 3 MHz (in 1-3-10 sequence) |
| Tracking Jeneratörü | Var |
| Ekran | 8" TFT Renkli LCD, 800 x 480 Piksel |
| Arayüzler | USB Host, LAN, GPIB (Opsiyonel) |
| Bağlantı Seçenekleri | USB bilgisayar bağlantısı, LAN bağlantısı, GPIB (Opsiyonel) |
| Giriş Empedansı | 50 Ω nominal |
| Giriş Gücü | Max. 50 V |
| Tarama Modları | Normal, Single |
| Güç Aralığı | DANL to +20 dBm |
| Ağırlık | 6.2 kg (13.67 lbs) |
| Boyutlar | 399 mm × 223 mm × 159 mm |
Rigol DSA815-TG Spektrum Analizörünün Kullanım Alanları
Rigol DSA815-TG, geniş frekans aralığı, yüksek hassasiyetli ölçümleri ve gelişmiş ölçüm fonksiyonları ile birçok sektörde tercih edilen bir spektrum analizörüdür. İşte bu cihazın kullanım alanları:
- Kablosuz Haberleşme Testi: Kablosuz cihazların test edilmesi, sinyal gücünün, frekansının ve kalitesinin doğruluğunu sağlamak için DSA815-TG mükemmel bir tercihtir. RF cihazlarının tasarım ve üretim süreçlerinde kullanılır.
- RF Test ve Ölçüm: Radyo frekansı test cihazı olarak, bu analizör, RF sinyallerinin analizi ve parametrelerin doğru şekilde ölçülmesinde kullanılır. RF spektrum analizleri için çok önemli bir araçtır.
- Saha Uygulamaları: Kompakt tasarımı ve kolay taşınabilirliği ile saha testleri yaparken de ideal bir çözüm sunar. Saha uygulamaları için sağlam yapısı ve geniş ekranı sayesinde ölçümlerin net bir şekilde yapılmasını sağlar.
- Telekomünikasyon: EMI (Elektromanyetik Girişim) Testleri ve VSWR ölçümleri gibi telekomünikasyon testlerinde etkili bir şekilde kullanılabilir. Özellikle, kablosuz iletişim cihazlarının test edilmesi sırasında bu cihaz kullanılır.
- Eğitim ve Araştırma: Elektronik test cihazları olarak eğitimde kullanımı yaygındır. Öğrencilere RF sinyallerini analiz etmeyi öğretmek için yüksek doğruluklu bir spektrum analizörü olarak hizmet eder.
- Endüstriyel Uygulamalar: EMI ve EMC testleri, çeşitli endüstriyel ürünlerin kalite kontrol testlerinde kullanılır. Ayrıca, cihazın frekans çözünürlüğü ve faz gürültüsü ölçümleri, hassas endüstriyel uygulamalar için uygundur.
Neden Rigol DSA815-TG'yi Tercih Etmelisiniz?
- Gelişmiş Ölçüm Fonksiyonları: Tracking Jeneratörü ve opsiyonel ölçüm kitleri, özellikle RF testleri ve kablosuz cihaz testleri için benzersiz bir deneyim sağlar.
- Yüksek Doğruluk ve Hassasiyet: Faz gürültüsü < -98 dBc/Hz ve DANL < -155 dBm gibi üstün ölçüm özellikleri ile yüksek doğruluklu spektrum analizi yapılabilir.
- Kompakt Tasarım ve Kullanıcı Dostu Ekran: 8" TFT LCD ekran, cihazı daha kullanışlı hale getirirken, geniş ekran sayesinde ölçüm parametreleri daha net ve kolay bir şekilde görülebilir.
- Uzun Süreli Ölçüm Kapasitesi: Tarama zaman aralığı ve düşük gürültü seviyeleri, uzun süreli testlerde doğru sonuçlar almanızı sağlar.
- Esnek Bağlantı Seçenekleri: USB, LAN, ve GPIB (Opsiyonel) bağlantı seçenekleri ile cihazınızın entegrasyonu oldukça kolaydır.
Sonuç
Rigol DSA815-TG 1.5GHz Tracking Jeneratörlü Spektrum Analizörü, geniş frekans aralığı, hassas ölçüm özellikleri ve kullanıcı dostu arayüzü ile profesyonel test ve ölçüm ihtiyaçları için mükemmel bir çözümdür. Kablosuz haberleşme, RF testleri ve saha uygulamalarında güçlü bir performans sergileyen bu cihaz, sektörün önde gelen spektrum analizörlerinden biridir.
