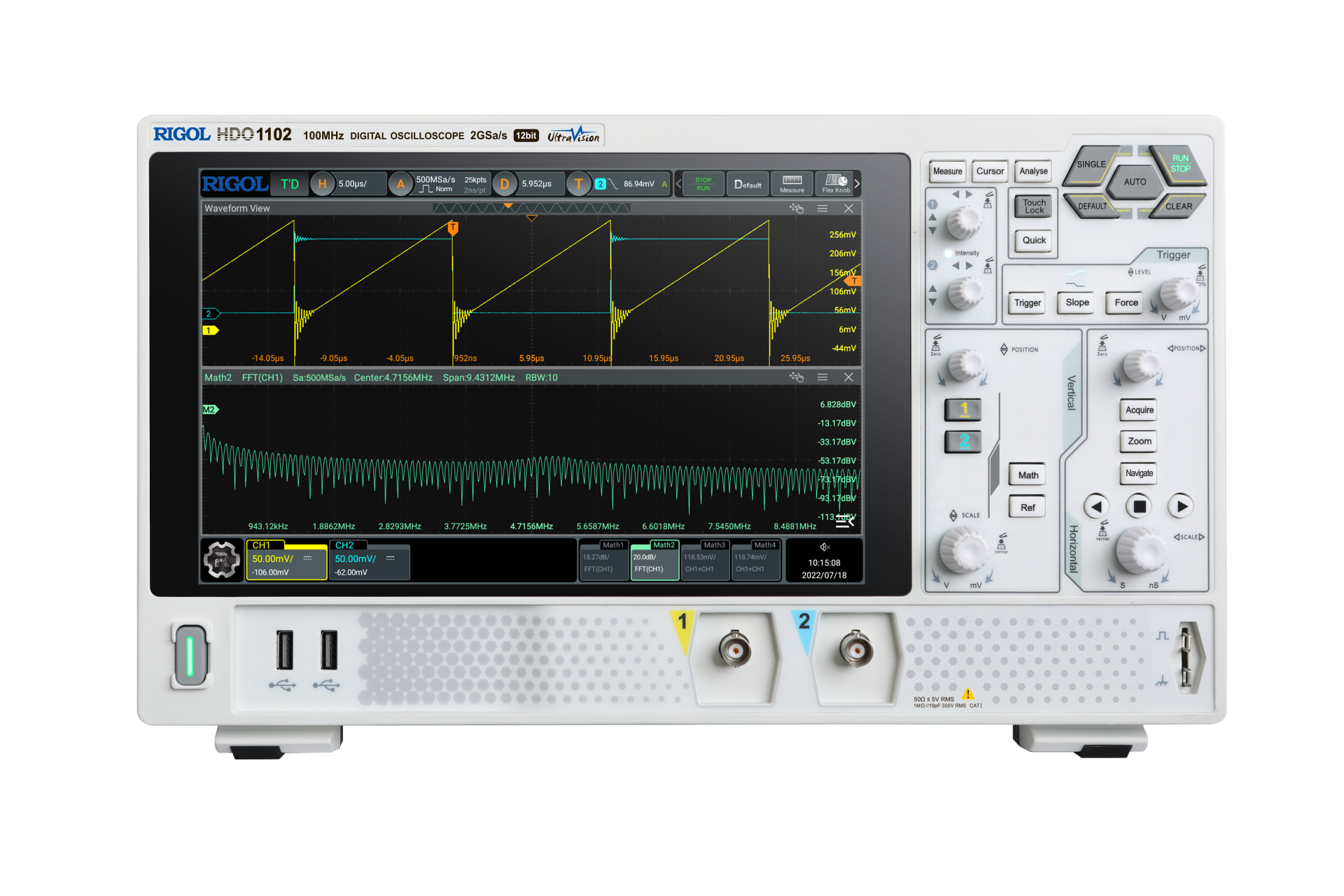

Rigol HDO1102 100 MHz 2 Kanallı 12 bit Dijital Osiloskop
Rigol HDO1102 100 MHz 2 Kanallı 12 Bit Dijital Osiloskop
Rigol HDO1102 Dijital Osiloskop, tasarım, test ve hata ayıklama uygulamaları için geliştirilmiş 100 MHz bant genişliğine sahip, 2 kanallı yüksek performanslı bir osiloskoptur. RIGOL’un yeni Centaurus yonga seti ile donatılan bu osiloskop, UltraAcquire modu ve 12-bit dikey çözünürlüğü sayesinde üstün doğruluk ve düşük gürültü zemini performansı sunar.
HDO1102, mühendisler ve teknisyenler için hem gerçek zamanlı hem de vektör modda yüksek hızlı dalga formu yakalama yeteneği ile laboratuvar ve saha uygulamalarında mükemmel bir çözüm sunar.
| Rigol HDO1102 Dijital Osiloskop Teknik Özellikleri | |
|
Özellik
|
Detay |
| Model | Rigol HDO1102 |
| Bant Aralığı | 100 MHz |
| Kanal Sayısı | 2 + Ext. Giriş |
| Yükselme Süresi | ≤5 ns |
| Örnekleme Oranı | Tek kanal: 2 GSa/s, Tüm kanallar: 1 GSa/s |
| Bellek Derinliği | Tek kanal: 50 Mpts, Tüm kanallar: 25 Mpts (opsiyonel: tek kanal 100 Mpts, tüm kanallar 50 Mpts) |
| Dalga Formu Yakalama Hızı | Vektör Mod: 50,000 wfms/s, UltraAcquire Mod: 1,500,000 wfms/s |
| Dikey Çözünürlük | 12 bit |
| Dalga Formu Kaydı | 500,000’e kadar gerçek zamanlı kayıt ve oynatma |
| Ekran | 10.1 inç kapasitif multi-touch, 1280×800 çözünürlük |
| Modlar | Gerçek zamanlı örnekleme, vektör modu, UltraAcquire modu |
Rigol HDO1102 Avantajları
- Yüksek doğruluk: 12-bit dikey çözünürlük ve düşük gürültü zemini sayesinde hassas ölçümler.
- Geniş bant aralığı: 100 MHz bant genişliği ile hızlı sinyalleri bile doğru şekilde yakalar.
- UltraAcquire modu: Maksimum 1,500,000 wfms/s dalga formu yakalama hızı ile hızlı sinyalleri kaydetme imkânı.
- Kullanıcı dostu ekran: 10.1 inç multi-touch ekran ile kolay ve hızlı kontrol.
- Esnek bellek seçenekleri: 50 Mpts standart, opsiyonel 100 Mpts bellek ile büyük veri setlerini analiz edebilme.
- Gelişmiş dalga formu kaydı: 500,000’e kadar gerçek zamanlı dalga formu kaydı ve oynatma desteği.
Kullanım Alanları
- Elektronik devre tasarımı ve prototip geliştirme
- Laboratuvar test ve ölçümleri
- Hata ayıklama ve sinyal analizi
- Eğitim ve araştırma uygulamaları
- Endüstriyel otomasyon ve mühendislik testleri
Sonuç
Rigol HDO1102 100 MHz 2 Kanallı 12 Bit Dijital Osiloskop, yüksek doğruluk, hızlı dalga formu yakalama ve güçlü analiz yetenekleri ile mühendisler ve teknisyenler için ideal bir çözüm sunar. Laboratuvar, endüstriyel veya eğitim ortamlarında profesyonel ölçümler için güvenilir ve kullanıcı dostu bir osiloskoptur.
Model overview
| Model | HDO1072 | HDO1074 | HDO1102 | HDO1104 | HDO1202 | HDO1204 |
|---|---|---|---|---|---|---|
| Channels | 2 | 4 | 2 | 4 | 2 | 4 |
| Bandwidth | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Rise time | 5 ns | 5 ns | 3.5 ns | 3.5 ns | 1.75 ns | 1.75 ns |
| Price | €699.00 | €999.00 | €999.00 | €8.20 | €1,399.00 | €1,699.00 |
Specifications
| Sample rate | 2 GSa/S (single channel) |
| Memory depth | 50 Mpts (single channel) |
| Waveform capture rate | 50.000 wfms/s |
| Vertical scale factor | 500 μV/div - 10V/div |
| Time base range | 2 ns/div - 1 ks/div |
| Internal storage | 8 GB |
| Interfaces | LAN, HDMI, USB Host, USB Device, Pass/fail, Trigger out |
| Decoding options | I2C, SPI, UART/RS232, CAN, LIN |
| Display | 10.1" TFT LCD capacative multi-touch (1280 x 800) |
| Dimensions | 358.14 x 214.72 x 120.62 mm |
| Weight | 3.8 kg |
