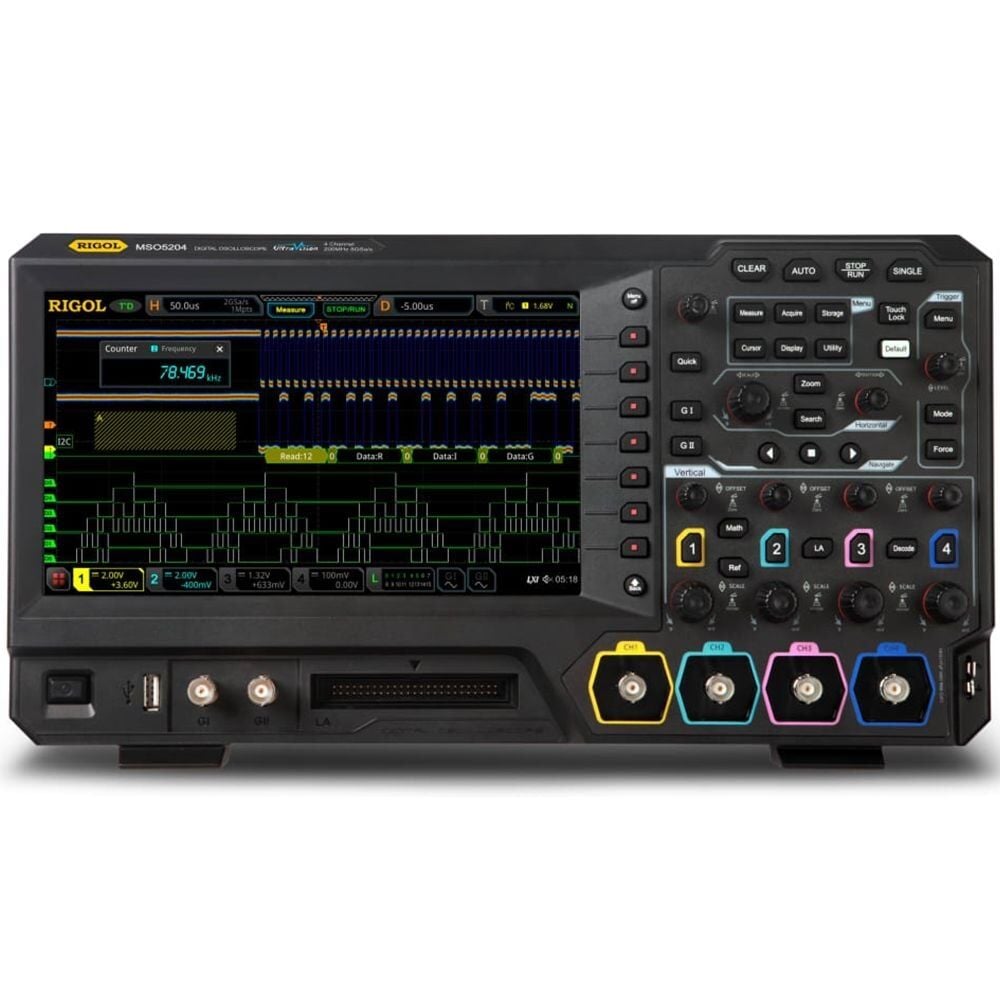

Rigol MSO5204 200MHz 4 Kanal Lojik Analizörlü Dijital Osiloskop
Rigol MSO5204 Dijital Osiloskop: Yüksek Performans ve Çok Fonksiyonluluk Bir Arada
Giriş:
Gelişen teknoloji ile birlikte, mühendislik ve elektronik dünyasında test cihazlarının önemi her geçen gün artmaktadır. Rigol MSO5204 Dijital Osiloskop, sunduğu yüksek performans ve çok işlevliliği ile elektronik mühendislerinin, teknisyenlerin ve araştırmacıların vazgeçilmezi haline gelmiştir. 200 MHz bant genişliği, 8 GS/s örnekleme hızı ve 4 kanal analog giriş özelliği ile MSO5204, karmaşık sinyal analizlerini kolayca gerçekleştirmek için ideal bir çözümdür.
Rigol MSO5204 Dijital Osiloskop Teknik Özellikleri:
| Özellik | Değer |
| Model | MSO5204 |
| Analog Kanal Sayısı | 4 |
| Dijital Kanal Sayısı | 16 |
| Analog Bant Genişliği | 200 MHz |
| Maks. Örnekleme Oranı | 8 GS/s (Tek kanal), 4 GS/s (2 kanal), 2 GS/s (Tüm kanallar) |
| Yükselme Zamanı | <1.75 ns |
| Dikey Çözünürlük | 8 Bit |
| Dikey Hassasiyet | 500 μV/div - 10 V/div |
| Zaman Çözünürlüğü | 10 ps |
| Maksimum Hafıza Derinliği | 50 Mpts (100 Mpts Opsiyonel) |
| Dalga Formu Yakalama Oranı | >300.000 wfms/s |
| Ekran | 9'' Kapasitif Dokunmatik Ekran |
| Dahili Voltmetre | Standart |
| Frekans Sayıcı | 6 haneli |
| Seri Analiz Opsiyonları | RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553 |
| Bağlantı Seçenekleri | USB, LAN, HDMI |
| Ekran Çözünürlüğü | 1024x600 |
Rigol MSO5204: Çok Fonksiyonlu Ölçüm Aleti
MSO5204, sadece bir osiloskop değil, aynı zamanda çok sayıda fonksiyona sahip bir ölçüm cihazıdır. Bu cihazla birlikte 7 farklı ölçüm aleti aynı anda kullanılabilir. Spektrum analizörü, logic analizör, dijital voltmetre, frekans sayıcı gibi özellikler, bu cihazı çok yönlü ve pratik bir çözüm haline getiriyor. Elektronik tasarım, hata ayıklama ve prototipleme gibi çeşitli uygulamalarda mükemmel performans sergileyen MSO5204, yüksek çözünürlüklü ekranı ve hızlı dalga formu yakalama oranı ile kullanıcı dostudur.
Kullanım Alanları ve Uygulamalar:
- Elektronik Tasarım ve Hata Ayıklama:
Elektronik devrelerin tasarımında ve hata ayıklamada, MSO5204’ün sunduğu çok yüksek örnekleme hızı ve geniş bant genişliği, mühendislerin sinyal bozulmalarını hızlıca tespit etmelerini sağlar. Bu özellik, özellikle yüksek hızlı sinyal analizleri yapan tasarım mühendisleri için oldukça önemlidir. - Karmaşık Dijital Sistemler:
16 dijital kanal ve güçlü logic analizör fonksiyonu, karmaşık dijital devrelerin incelenmesi için idealdir. Prototiplerdeki sinyalleri analiz etmek ve doğrulamak isteyen mühendisler için MSO5204 vazgeçilmez bir araçtır. - Sinyal Üretimi ve Frekans Ölçümü:
Opsiyonel sinyal jeneratörü ve dahili voltmetre özellikleri sayesinde MSO5204, sinyal üretme ve frekans ölçme gibi görevlerde de kullanılabilir. Bu özellikler, genellikle test ve geliştirme aşamalarındaki mühendisler için oldukça kullanışlıdır. - Eğitim ve Araştırma:
Üniversiteler ve araştırma kurumları için, MSO5204, yüksek performansı ve çeşitli analiz yetenekleri ile eğitim ve araştırma projelerinde kullanılabilecek mükemmel bir araçtır.
Ekran ve Kullanıcı Dostu Arayüz:
MSO5204, 9 inç kapasitif dokunmatik ekranı sayesinde, karmaşık analizlerin bile kolayca yapılabilmesine olanak tanır. Kullanıcı dostu arayüzü, teknisyenlerin ve mühendislerin cihazı hızlı bir şekilde öğrenmesini ve verimli bir şekilde kullanmasını sağlar. Dokunmatik ekran, her türlü ölçümü hızlıca başlatmak ve analiz sonuçlarını net bir şekilde görmek için idealdir.
Sonuç:
Rigol MSO5204 Dijital Osiloskop, yüksek performansı ve çok fonksiyonluluğu ile elektronik testlerde güçlü bir çözüm sunmaktadır. İster profesyonel mühendisler, ister eğitim amaçlı kullanımlar olsun, MSO5204; dalga formu analizi, logic analizörü, voltmetre ve sinyal üretici gibi özellikleriyle işinizi kolaylaştıracaktır. Bu cihaz, gelişmiş özellikleri ve kullanım kolaylığı ile sektördeki en iyi dijital osiloskoplardan biridir.
Eğer elektronik test cihazları arayışındaysanız ve Rigol MSO5204’ün sağladığı yüksek çözünürlük, geniş bant genişliği ve çoklu kanal desteği ile profesyonel projelerinizde doğru sonuçlar almak istiyorsanız, bu ürünü hemen satın alabilirsiniz.
