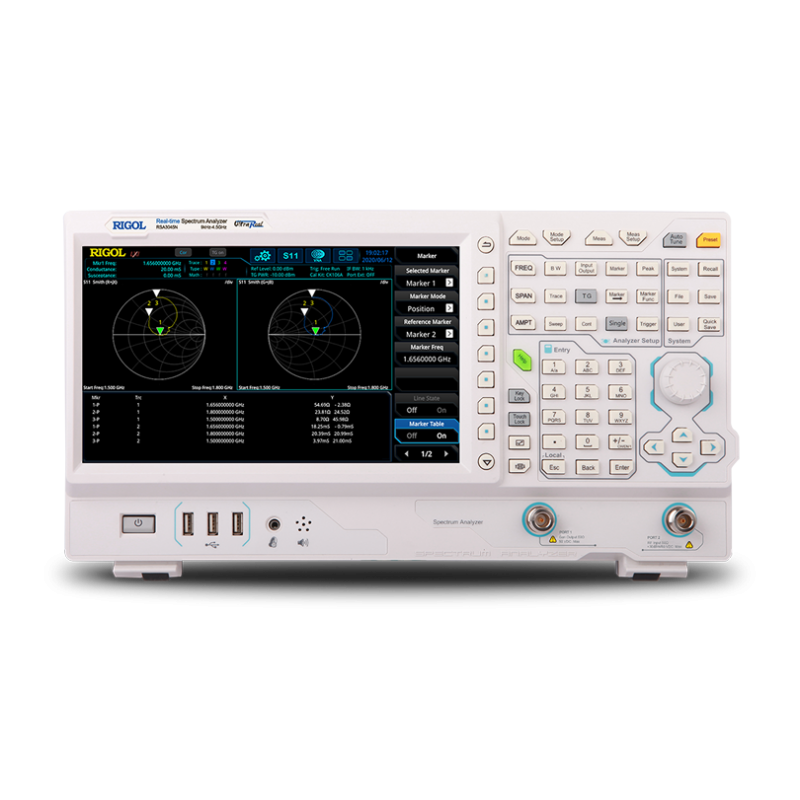

Rigol RSA3030N 3 GHz Real Time Spektrum Analizörü
Rigol RSA3030N 3 GHz Gerçek Zamanlı Spektrum Analizörü - Vektör Network Analizörlü: Teknik Özellikler ve Kullanım Alanları
Rigol RSA3030N, 3 GHz frekans bandı ile gerçek zamanlı spektrum analizleri yapan üstün performanslı bir cihazdır. Vektör Network Analizörü (VNA) modu sayesinde S11, S21 ve DTF ölçümleri yapılabilirken, EMI Modu (opsiyonel) ile elektromanyetik girişim analizleri de yapılabilmektedir. 10 MHz gerçek zamanlı frekans bandı (opsiyonel olarak 40 MHz) ile bu analizör, özellikle WiFi, Bluetooth ve diğer modern RF teknolojileri üzerine çalışan mühendisler için mükemmel bir çözümdür.
Bu yazıda, Rigol RSA3030N 3 GHz Gerçek Zamanlı Spektrum Analizörü modelinin teknik özelliklerini, avantajlarını ve kullanım alanlarını detaylı bir şekilde inceleyeceğiz.
Rigol RSA3030N 3 GHz Gerçek Zamanlı Spektrum Analizörü Teknik Özellikleri
Aşağıda, Rigol RSA3030N Spektrum Analizörü modelinin temel teknik özelliklerini tablo halinde bulabilirsiniz. Bu özellikler, cihazın yüksek performanslı analiz kapasitesini göstermektedir:
| Özellik | Değer |
| Frekans Bandı | 9 kHz - 3 GHz |
| Gerçek Zamanlı Frekans Bandı | 10 MHz (opsiyonel 40 MHz) |
| Ekran | 10.1" Kapasitif Dokunmatik Ekran |
| Frekans Kararlılığı | 0,5 ppm (opsiyonel 0,005 ppm) |
| Faz Gürültüsü | <-102 dBc / Hz (tipik) |
| DANL (Displayed Average Noise Level) | <-161 dBm (tipik) |
| RBW (Resolution Bandwidth) | 10 Hz - 3 MHz (1 Hz - 10 MHz opsiyonel) |
| Tam Ölçekli Doğruluk | <1.0 dB |
| Süpürme Hızı | 1 ms |
| Gerçek Zamanlı Bant Genişliği | 10 MHz (opsiyonel: 25 MHz / 40 MHz) |
| FFT Oranı | 146.484 FFT / sn |
| VNA Modu | S11, S21, DTF Ölçümleri |
| EMI Modu | Opsiyonel |
| Bağlantı Türü | USB, LAN, HDMI |
Rigol RSA3030N 3 GHz Gerçek Zamanlı Spektrum Analizörü Kullanım Alanları
Rigol RSA3030N, sunduğu yüksek frekans genişliği ve gerçek zamanlı analiz özellikleri ile bir dizi önemli uygulama alanına hitap etmektedir. İşte RSA3030N'in yaygın kullanım alanları:
- WiFi, Bluetooth ve RF Teknolojileri Analizi: WiFi, Bluetooth gibi kablosuz iletişim teknolojilerinde frekans atlamalı sinyaller, kanal çatışması ve spektrum paraziti gibi karmaşık zorlukların analiz edilmesi için idealdir. RSA3030N, bu tür karmaşık sinyalleri analiz ederek daha verimli ve güvenli kablosuz iletişim sağlayabilir.
- Gerçek Zamanlı RF Sistemleri İzleme: RF sistemlerinin anlık izlenmesi, sinüs dalgaları, gürültü ölçümleri ve frekans spektrumları gibi ölçümlerin doğru şekilde yapılmasını sağlar. Gerçek zamanlı bant genişliği ile frekans değişimleri anında izlenebilir.

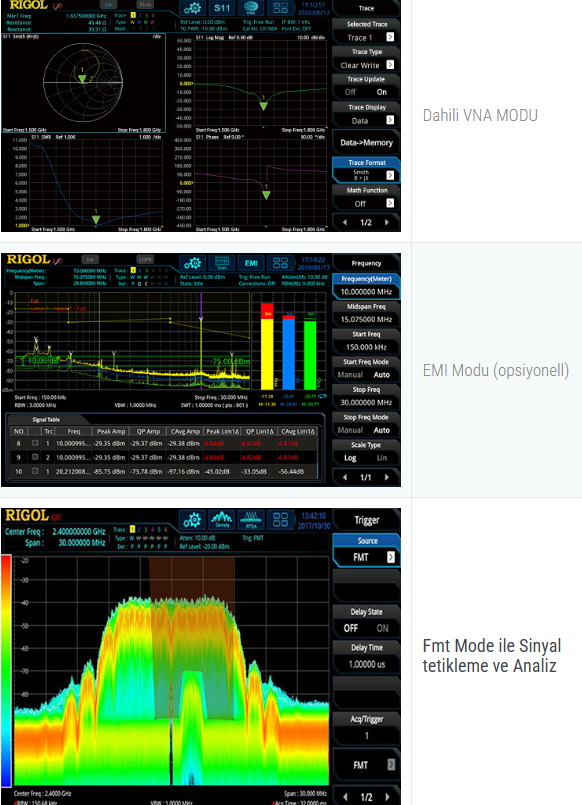

- Vektör Network Analizleri (VNA): VNA Modu, S11, S21 ve DTF ölçümleri yaparak, RF bileşenlerinin ve kabloların performansını ölçebilir. Bu özellik, RF testleri ve ağ testleri gibi profesyonel uygulamalarda çok faydalıdır.
- EMI (Elektromanyetik Girişim) Ölçümleri: EMI Modu (opsiyonel) sayesinde, cihazın elektromanyetik girişim ve parazitleri ölçme kapasitesi vardır. EMI testleri özellikle endüstriyel elektronik cihazlar ve RF devrelerinde gereklidir.
- IoT ve RFID Testleri: IoT cihazlarının ve RFID teknolojilerinin test edilmesinde RF analizörleri kullanmak çok önemlidir. RSA3030N, IoT cihazları ve RFID sistemlerinin düzgün çalıştığını doğrulamak için mükemmel bir çözüm sunar.
- Spektrum Yönetimi ve Testi: RSA3030N, spektra yönetimi için yüksek performanslı bir analizör olup, kanal kullanımını optimize etmek ve sinyal parazitlerini tespit etmek için kullanılır. Bu, özellikle gelişmiş radyo frekansı uygulamalarında önemli bir özelliktir.
Neden Rigol RSA3030N 3 GHz Gerçek Zamanlı Spektrum Analizörü'nü Tercih Etmelisiniz?
- Yüksek Frekans Performansı: 250 MHz bant genişliği ve gerçek zamanlı bant genişliği ile yüksek hızda sinyal analizleri yapılabilir. 3 GHz frekans bandı ile geniş frekans aralıklarında doğrulukla analiz yapılabilir.
- Vektör Network Analizörü (VNA): S11, S21, DTF ölçümleri ve VNA modu ile karmaşık RF bileşenleri ve sinyal yolları test edilebilir.
- EMI Modu (Opsiyonel): Elektromanyetik girişim (EMI) ölçümleri için opsiyonel destek sağlar. Bu özellik, özellikle endüstriyel testlerde ve RF sistemlerde kritik öneme sahiptir.
- Gerçek Zamanlı Spektrum Analizi: Gerçek zamanlı frekans bandı ile hızlı ve doğru sinyal izleme yapılabilir. Faz gürültüsü ve DANL gibi hassas parametrelerin ölçülmesi mümkündür.
- Kullanıcı Dostu Arayüz ve Ekran: 10.1" kapasitif dokunmatik ekran ve grafik arayüz, cihazın kullanımını kolaylaştırırken, sinyalleri ve analizleri rahatça takip etmenize olanak tanır.
- Taşınabilirlik ve Esneklik: Kompakt tasarım ve USB, LAN, HDMI çıkışları ile cihazı farklı sistemlere bağlayarak mobil kullanım ve saha testlerini kolaylaştırır.
Sonuç
Rigol RSA3030N 3 GHz Gerçek Zamanlı Spektrum Analizörü, RF teknolojileri ve kablosuz iletişim gibi alanlarda yüksek performans sunan, gerçek zamanlı spektrum analizi ve VNA ölçümleri yapabilen, EMI testleri için uygun, kullanıcı dostu ve taşınabilir bir cihazdır. IoT, RFID, WiFi, Bluetooth ve analog/dijital modüle edilmiş sinyallerin test edilmesinde RSA3030N, profesyoneller için güvenilir bir çözüm sunar.
Rigol RSA3030N 3 GHz Gerçek Zamanlı Spektrum Analizörü'nü hemen satın almak için web sitemizi ziyaret edebilirsiniz
