Sanwa CD732 Dijital Multimetre
Sanwa CD732 Dijital Multimetre

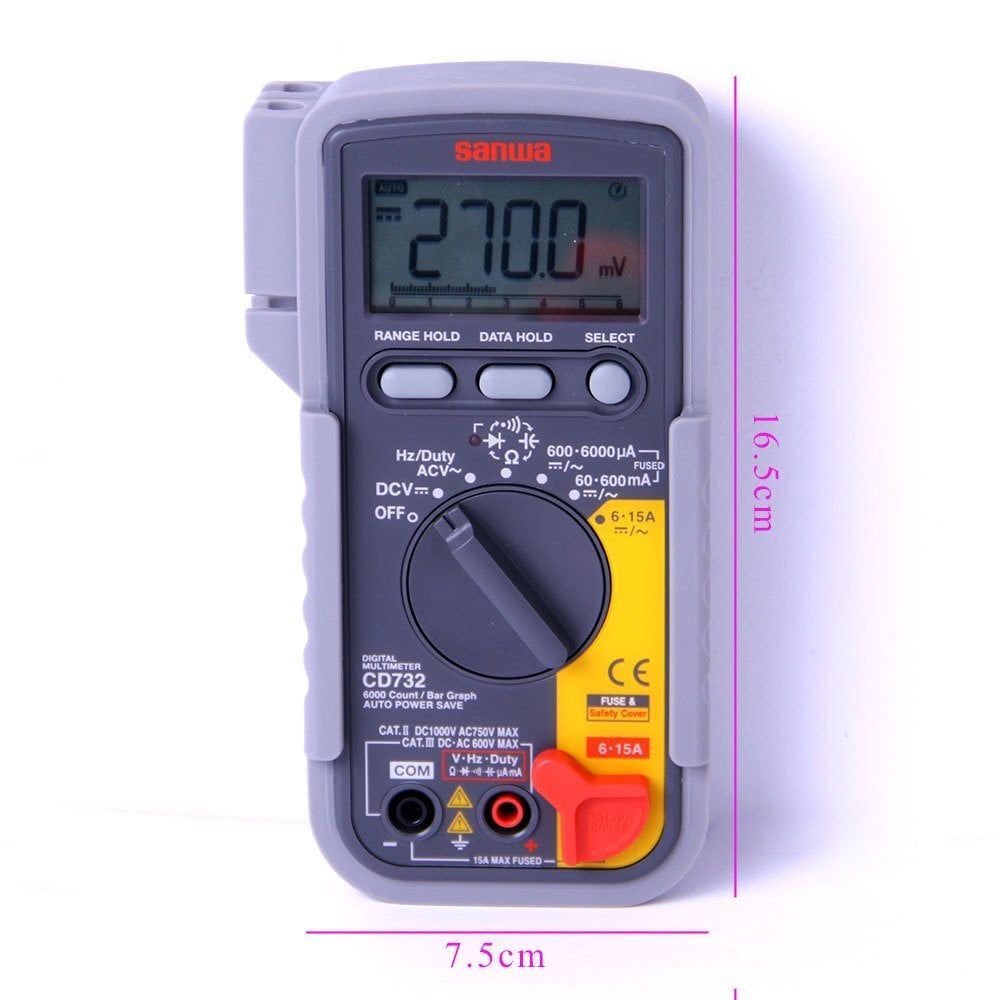

Sanwa CD732, 6000 sayımlı göstergesi, yüksek hızlı çubuk grafiği ve geniş fonksiyon seti ile profesyonel ölçümler için tasarlanmış bir dijital multimetredir. Gövde ve devre kartında yangın geciktirici malzeme kullanımı, güvenlik kapaklı 6 ve 15A terminalleri ve IEC61010 CAT III 600V ile CAT II 1000V güvenlik standardına uygun yapısı ile güvenilir bir çözümdür. Düşük voltajlı devrelerin testleri, ev elektroniği ve küçük iletişim ekipmanlarının ölçümleri için uygundur.
Öne Çıkan Avantajlar
Geniş kapsama sahip ölçüm fonksiyonları ile gerilim, akım, direnç, kapasitans ve frekans ölçümleri gerçekleştirilebilir. 6000 sayım sayısal ekran ve 61 segment çubuk grafik hızlı değişen sinyallerin izlenmesini kolaylaştırır. Veri tutma, aralık tutma, göreli ölçüm, otomatik güç tasarrufu ve LED destekli süreklilik buzzeri kullanım pratikliğini artırır. Koruyucu kılıf, duvar askısı ve kurşun tutucu ile saha şartlarında sağlam ve düzenli kullanım sağlanır.
Teknik Özellikler Tablosu
| Parametre | Ölçüm Aralığı | En İyi Doğruluk | Çözünürlük | Not |
|---|---|---|---|---|
| DCV | 600 mV / 6 V / 60 V / 600 V / 1000 V | ±(0.5%+2) | 0.1 mV | Giriş empedansı 10 MΩ – 100 MΩ |
| ACV | 6 V / 60 V / 600 V / 750 V | ±(1.2%+5) | 0.001 V | Giriş empedansı 10 MΩ – 11 MΩ |
| DCA | 600 µA / 6000 µA / 60 mA / 600 mA / 6 A / 15 A | ±(1.5%+3) | 0.1 µA | - |
| ACA | 600 µA / 6000 µA / 60 mA / 600 mA / 6 A / 15 A | ±(1.8%+5) | 0.1 µA | - |
| Direnç | 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ | ±(1.2%+4) | 0.1 Ω | - |
| Kapasitans | 40 nF / 400 nF / 4 µF / 40 µF / 400 µF / 4000 µF | ±(5.0%+6) | 0.01 nF | 0.01 nF – 3999 µF ölçüm aralığı |
| Frekans | 9.999 Hz / 99.99 Hz / 999.9 Hz / 9.999 kHz / 99.99 kHz | ±(0.5%+3) | 0.001 Hz | Bant genişliği 45 – 500 Hz |
| Görev Döngüsü | 20 – 80 % | ±(0.5%+5) | - | - |
| Süreklilik | 10 Ω – 60 Ω arası buzzer ve LED | - | - | Açık voltaj yaklaşık 0.63 V |
| Diyot Testi | - | - | - | Açık voltaj yaklaşık 2.7 V |
Ekran ve Performans
Sayısal ekran 6000 sayım ve 61 segment çubuk grafik yapısına sahiptir. Örnekleme hızı sayısal gösterimde saniyede 3 kez, çubuk grafikte saniyede 30 kezdir.
Güvenlik ve Güç
Güvenlik standardı IEC61010 CAT III 600 V ve CAT II 1000 V olarak belirtilmiştir. İç koruma sigortaları 0.4 A / 1000 V 30 kA ve 16 A / 1000 V 30 kA tipindedir. Güç kaynağı R6 tipi 1.5 V pilden iki adettir. DCV aralığında yaklaşık 400 saat pil ömrü elde edilir. Otomatik güç tasarrufu 16 dakika sonra devreye girer ve istenirse iptal edilebilir.
Boyut ve Ağırlık
Boyutlar H167 × W90 × D48 mm, kılıf dahil kütle yaklaşık 320 g değerindedir.
Kutu İçeriği
Multimetre ana ünite, koruyucu kılıf, duvar askısı ve kurşun tutucu, test kabloları ve kullanım kılavuzu dahildir.
Kullanım Senaryoları
Düşük voltajlı devrelerin analizi, ev tipi elektrikli cihazların testleri, küçük iletişim ekipmanlarının bakımı ve genel elektronik projelerinde güvenilir ölçüm alınması amacıyla tercih edilebilir.
Notlar
Kapasitans ölçümlerinde geniş aralık desteği bulunur. Süreklilik testinde buzzer ile birlikte LED göstergesi etkinleşir. 6 ve 15A akım terminallerinde güvenlik kapağı yer alır.
