Sanwa KS3 Faz Sırası Test Cihazı
Sanwa KS3 Faz Sırası Test Cihazı

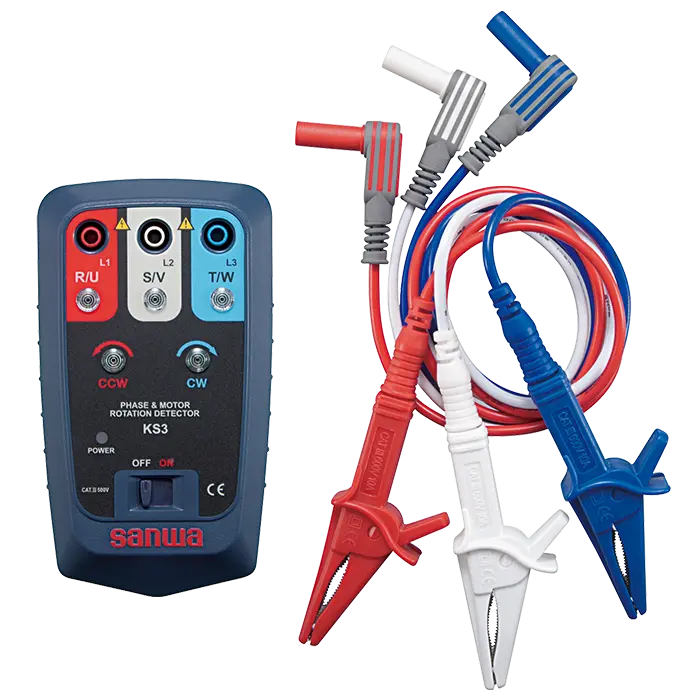

Sanwa KS3, üç fazlı sistemlerde faz sırası ve açık faz kontrolü ile motor dönüş yönünü doğrulamak için tasarlanmış kompakt bir test cihazıdır. Motor şaftını elle çevirerek enerjisiz ortamda dönüş yönü tayini yapılabilir. Parlak LED göstergeler ve mıknatıslı arka yüzey sayesinde pano üzerinde pratik kullanım sağlar. IEC61010-1 CAT III 500 V başta olmak üzere ilgili güvenlik standartlarına uygundur.
Öne Çıkan Özellikler
Üç fazlı hatlarda pozitif ve negatif faz sırası tespiti. Açık faz kontrolü. Motor dönüş yönünü enerjisizken manuel kontrol edebilme. 40 Hz ile 400 Hz arasında geniş frekans uyumluluğu. Parlak LED gösterge. Arka yüzde mıknatıs ile metal yüzeylere sabitleme. Taşıma çantası ve test aksesuarları ile saha kullanımı.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Ölçüm Fonksiyonları | Motor dönüş yönü, faz sırası, açık faz kontrolü |
| Voltaj Aralığı | 3 faz, hat gerilimi AC 75 V ile 500 V, sinüs dalgası, sürekli |
| Frekans | 40 Hz ile 400 Hz |
| Motor Dönüş Yönü Tespiti | 2 Hz ile 400 Hz arasındaki dönüş hızlarında belirlenir |
| Güvenlik Standartları | IEC61010-1 CAT III 500 V, IEC61010-031, IEC61326, IEC61557-1, IEC61557-7 |
| Güç Kaynağı | 6LR61 9 V pil |
| Boyutlar | 128 × 72 × 38 mm |
| Ağırlık | Yaklaşık 210 g |
| Gösterge | Parlak LED göstergeler |
| Montaj | Mıknatıslı arka yüzey |
| Standart Aksesuarlar | Timsah klipsler CL-KS, test kablosu TL-KS, kullanım kılavuzu, taşıma çantası C-KS2 |
Kullanım Alanları
Üç fazlı motor devrelerinin devreye alma öncesi dönüş yönü doğrulaması. Pano ve dağıtım hatlarında faz sırası ve açık faz kontrolü. Endüstriyel bakım ve servis uygulamaları.
Kullanım Notları
Test sırasında voltaj ve frekans aralıklarının belirtilen sınırlar içinde olduğundan emin olunuz. Enerjisiz dönüş yönü kontrolünde motor şaftı uygun hızda elle çevrilmelidir. Aksesuarların doğru bağlantısı ve LED göstergelerin anlamları kılavuza göre takip edilmelidir.
