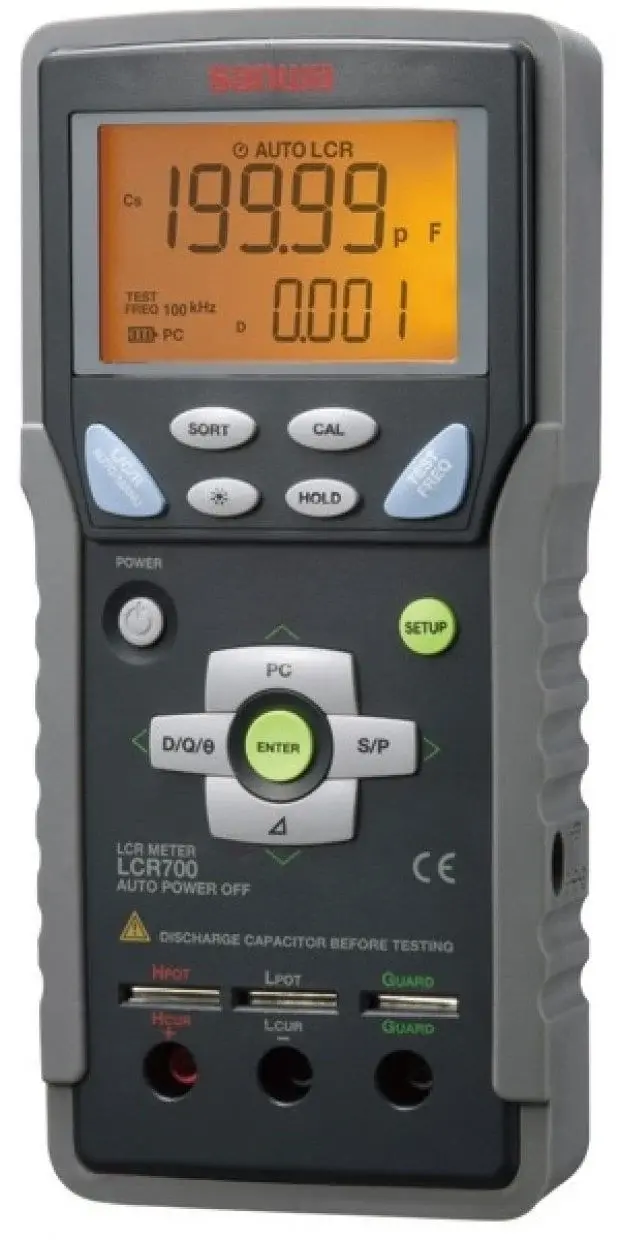

Sanwa LCR 700 El Tipi LCR Metre
Sanwa LCR 700 El Tipi LCR Metre
Sanwa LCR 700, endüktans, kapasitans ve direnç ölçümlerinde yüksek hassasiyet sunan profesyonel bir el tipi LCR metredir. Geniş LCD ekranı, otomatik aralık seçimi, çoklu ölçüm modları ve kullanıcı dostu tasarımı ile laboratuvar, bakım ve üretim ortamlarında güvenilir ölçümler sağlar.
Öne Çıkan Özellikler
20.000 sayım ana ekran ve 2.000 sayım alt ekran desteği, seri ve paralel ölçüm modları, otomatik aralık seçimi, 100 Hz’den 100 kHz’e kadar ölçüm frekansları, dört terminalli korumalı giriş yapısı ve taşınabilir kompakt tasarım.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Model | LCR 700 |
| Ekran | 20.000 sayım ana ekran, 2.000 sayım alt ekran, arka ışıklı LCD |
| Gösterilen Parametreler | Ls, Lp, Cs, Cp, Rs, Rp, DCR, D, Q, θ, ESR, RP |
| Ölçme Modları | Seri, Paralel |
| Aralık Seçimi | Otomatik |
| Ölçüm Terminalleri | 4 terminal, koruyucu ekranlama, muz fiş uyumlu |
| Endüktans (L) | 20.000 μH ～ 20.000 kH |
| Kapasitans (C) | 200,00 pF ～ 20,00 mF |
| Direnç (R) | 20.000 Ω ～ 200,0 MΩ |
| DCR Aralığı | 200,00 Ω ～ 200,0 MΩ |
| Ölçüm Frekansları | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Ölçüm Oranı | LCR: 1,2 kez/sn, DCR: 0,5 kez/sn |
| Tolerans Seçenekleri | %0,25, %0,5, %1, %2, %5, %10, %20, -%20 ～ +%80 |
| Ölçüm Sinyali | 0,63 Vrms nominal, 0,9 Vdc nominal |
| Çalışma Koşulları | Yükseklik < 2000 m, Kirlilik derecesi II |
| Çalışma Sıcaklığı / Nem | 18–28 ℃, <%80 bağıl nem |
Kullanım Alanları
Elektronik devre testi, bileşen kalite kontrolü, bakım ve onarım, laboratuvar ve üretim hatlarında L, C, R karakterizasyonu ve ESR analizi.
Kullanım Notları
Ölçüm sırasında dört terminalli bağlantıyı doğru yapınız. Otomatik aralık seçimi ile optimum ölçüm hassasiyetini sağlayınız. OL göstergesi sınır aşıldığında ekranda belirir.
