Sanwa MG5000 5000 Volt İzolasyon Megeri
Sanwa MG5000 5000 Volt İzolasyon Megeri

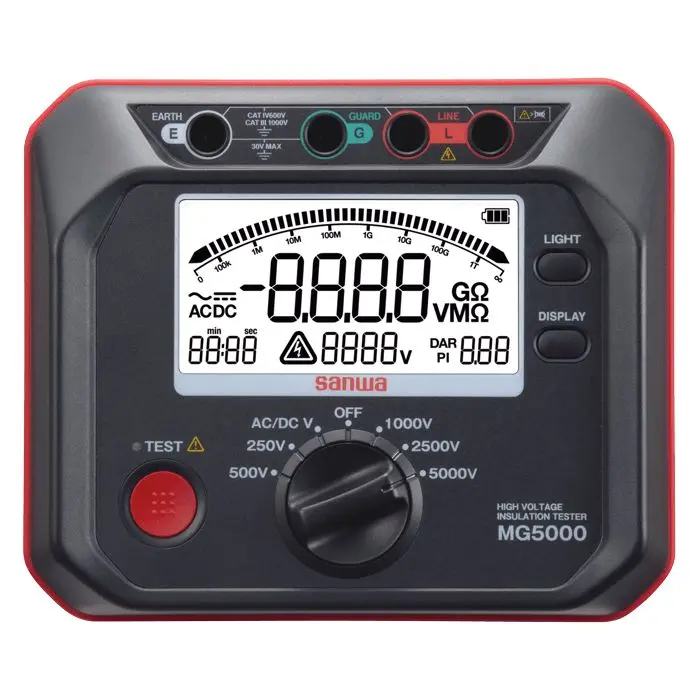

Sanwa MG5000, 250V ile 5000V arasında test gerilimi uygulayarak yalıtım direnci ölçümleri yapan, yüksek voltajlı dijital izolasyon test cihazıdır. 1200 sayımlı LCD ekran ve 36 noktalı çubuk grafik göstergesi, otomatik veri tutma ve otomatik aralık seçimi işlevleriyle saha ve atölye kullanımlarında pratiklik sağlar. Cihaz, IP54 koruma sınıfına ve IEC 61010-1 güvenlik standardına uygundur.
Öne Çıkan Özellikler
Test gerilimleri 250V, 500V, 1000V, 2500V, 5000V. Yalıtım direnci ölçümü 1TΩ’a kadar. Kısa devre akımı yaklaşık 3mA ile 4mA aralığında. Dielektrik Emilim Oranı DAR ve Polarizasyon İndeksi PI ölçümü. Otomatik deşarj fonksiyonu. Otomatik veri tutma ve son işlemden sonra yaklaşık on dakika içinde otomatik kapanma. AC ve DC voltaj ölçümü 30V ile 1000V aralığında. Pil durumu göstergesi ve sert taşıma çantası ile birlikte gelir.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Model | MG5000 |
| Test Gerilimleri (DC) | 250V; 500V; 1000V; 2500V; 5000V |
| Yalıtım Direnci | 1TΩ’a kadar |
| Kısa Devre Akımı | Yaklaşık 3mA ～ 4mA |
| DAR / PI | Dielektrik Emilim Oranı ve Polarizasyon İndeksi ölçümü |
| Ekran | 1200 sayımlı LCD, 36 noktalı çubuk grafik |
| Veri Tutma | Otomatik tutma |
| Otomatik Deşarj | Var |
| Otomatik Kapanma | Yaklaşık 10 dakika |
| AC Voltaj Ölçümü | 30V ～ 1000V, 50/60Hz, doğruluk ±(2%+3dgt) |
| DC Voltaj Ölçümü | 30V ～ 1000V, doğruluk ±(2%+3dgt) |
| Koruma Sınıfı | IP54 |
| Güvenlik | IEC 61010-1, CAT IV 600V |
| Pil | LR14 C tipi 1,5V × 8 adet |
| Boyut | Y188 × G225 × D97 mm |
| Ağırlık | Yaklaşık 1750 g (piller dahil) |
| Kutu İçeriği | Test kabloları TL-5k kırmızı siyah yeşil, taşıma çantası C-MG5k, kullanım kılavuzu, piller |
Kullanım Alanları
Güç hatları ve ekipmanlarında yalıtım direnci testi, bakım ve kabul testleri, DAR ve PI ile yalıtım durumunun zamanla değerlendirilmesi, saha ve atölye uygulamalarında yüksek gerilimli izolasyon kontrolleri.
Kullanım Notları
Testten önce devreyi enerjisiz hale getiriniz ve uygun test gerilimini seçiniz. Ölçüm sonrasında otomatik deşarj fonksiyonu tamamlanana kadar uçları ayırmayınız. Yalıtım durumunu karşılaştırmalı olarak değerlendirmek için DAR ve PI fonksiyonlarını kullanınız. Cihazı IP54 koşullarına uygun şekilde sahada koruyunuz.
