Sanwa PDR-4000 2 ve 3 Kazıklı Toprak Megeri
Sanwa PDR-4000 2 ve 3 Kazıklı Toprak Megeri

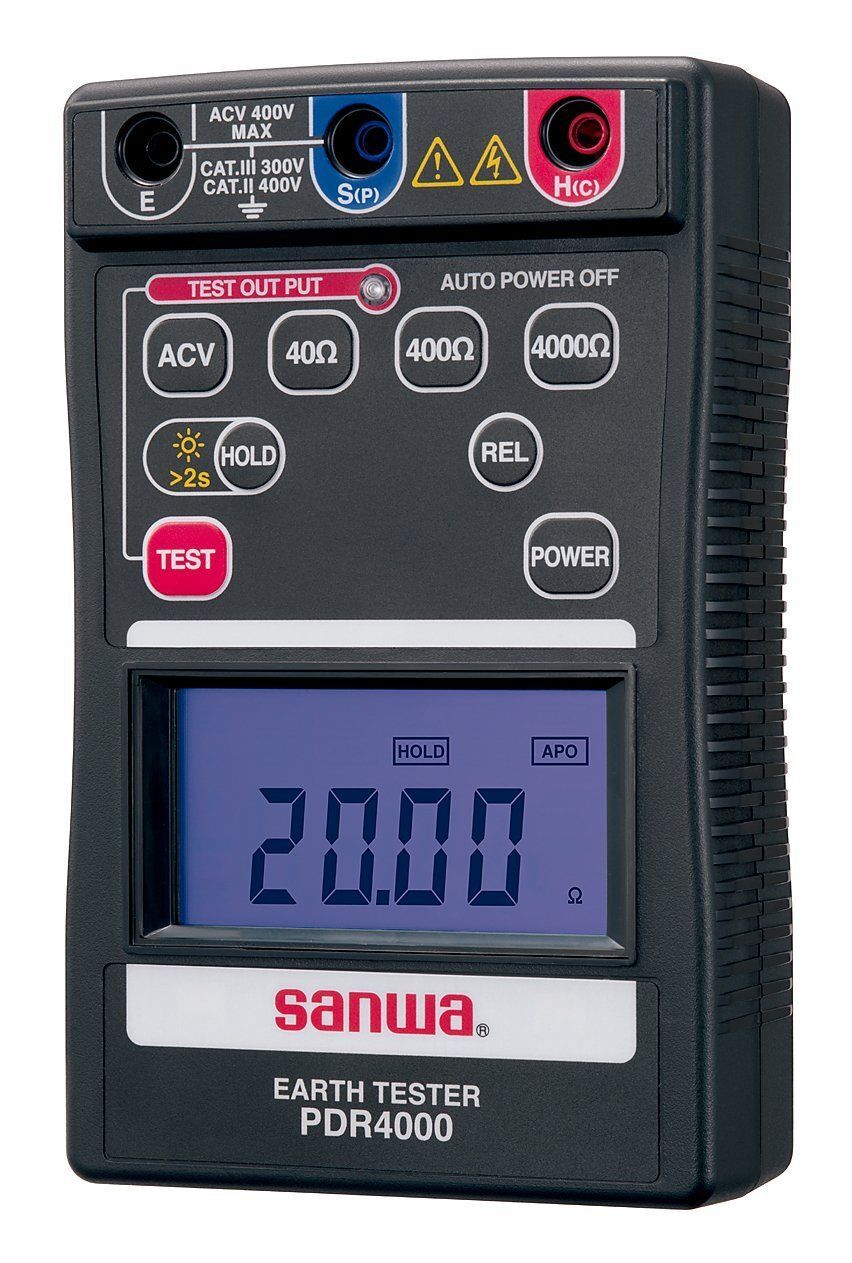

Sanwa PDR-4000, elektrik tesisatlarının denetimi ve bakımında toprak direncini hızlı ve güvenilir biçimde ölçmek için tasarlanmış taşınabilir bir dijital test cihazıdır. Üç aralıkta toprak direnci ölçümü, iki kazıklı ve üç kazıklı yöntem desteği, 4000 sayımlı arka aydınlatmalı ekran, bağıl ve veri tutma fonksiyonları ile sahada pratik kullanım sunar. IEC61010 standartlarına uygun güvenlik tasarımı, CAT II 400 V ve CAT III 300 V sınıfları ile IP30 koruma seviyesi sahada güvenliği destekler.
Öne Çıkan Özellikler
Üç ölçüm aralığı kırk ohm dört yüz ohm dört bin ohm. Üç kazıklı ve iki kazıklı ölçüm iki kazıklı için TL-68 aksesuarı gerekir. Girişim gerilimi ölçümü on volt üstünde toprak direnci ölçümü yapılmaz. Sabit akım invertörü ile iki miliamper ölçüm akımı ve sekiz yüz yirmi hertz test frekansı. Arka aydınlatmalı ekran veri tutma bağıl ölçüm otomatik kapanma.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Model | PDR-4000 |
| Ölçüm Aralıkları | Toprak direnci kırk ohm dört yüz ohm dört bin ohm |
| Doğruluk Toprak Direnci | kırk ohm sıfır virgül sıfır sıfır ile on virgül sıfır sıfır ohm yüzde iki artı on, on virgül sıfır bir ile kırk virgül sıfır sıfır ohm yüzde iki artı üç. dört yüz ohm yüzde iki artı üç. dört bin ohm sıfır ile üç bin ohm yüzde iki artı üç |
| Ölçüm Yöntemi | Üç kazıklı ve iki kazıklı iki kazıklı için TL-68 aksesuarı |
| AC Voltaj Ölçümü | Sıfır ile dört yüz volt yüzde iki artı üç |
| Girişim Gerilimi Kontrolü | On volt üzerindeyse toprak direnci ölçümü engellenir |
| Ölçüm Sistemi | Sabit akım invertörü sekiz yüz yirmi hertz iki miliamper |
| Ekran | Dijital dört bin sayım arka aydınlatmalı |
| Örnekleme Hızı | Saniyede iki kez |
| Fonksiyonlar | Veri tutma bağıl ölçüm otomatik kapanma on dakika iptal edilebilir |
| Güvenlik | IEC61010 CAT II dört yüz volt ve CAT III üç yüz volt |
| Koruma Sınıfı | IP30 |
| Güç Kaynağı | Altı adet AA R6P pil |
| Boyut ve Ağırlık | Yüz altmış üç × yüz iki × elli milimetre yaklaşık dört yüz kırk gram |
| Kutu İçeriği | Taşıma çantası test uçları sert taşıma çantası kullanım kılavuzu |
Kullanım Alanları
Topraklama direnci denetimi, tesis devreye alma ve bakım süreçleri, pano ve saha topraklama testleri, endüstriyel tesislerde periyodik ölçümler.
Kullanım Notları
Ölçüm öncesi topraklama çubuklarının yerleşimini doğru yapınız ve bağlantıları sağlamlaştırınız. İki kazıklı ölçüm yapılacaksa TL-68 aksesuarını kullanınız. Girişim gerilimi on voltun üzerindeyse ölçümü durdurunuz ve hattı güvenli hale getiriniz. Pil seviyesini ve otomatik kapanma ayarını saha koşullarına göre kontrol ediniz.
