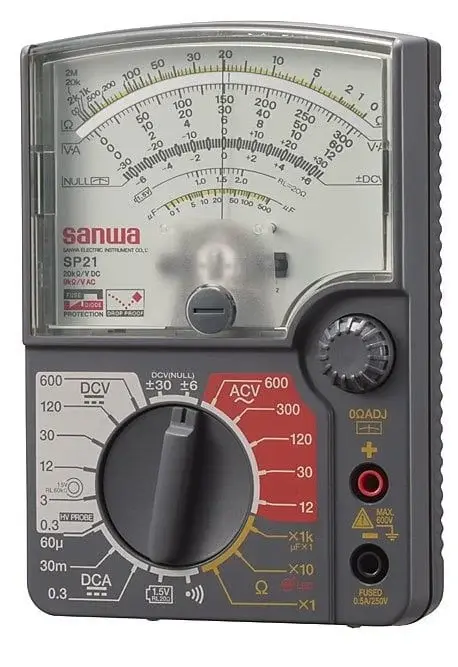

Sanwa SP21 Analog Multimetre
Sanwa SP21 Analog Multimetre
Sanwa SP21, darbeye dayanıklı gövde ve sesli uyarılı süreklilik testi ile düşük voltajlı devre analizleri için tasarlanmış analog bir multimetredir. Sıfır merkezli ±DCV ölçeği, DC ve AC gerilim ölçümü, DC akım, direnç ve kapasitans fonksiyonları ile temel elektrik ve elektronik testlerinde güvenilir kullanım sağlar.
Öne Çıkan Özellikler
Darbeye dayanıklı gergin bant ölçer. Sıfır merkezli ±DCV okuma. Sesli bip ile süreklilik testi. Pil kontrol fonksiyonu. Sigorta ve diyot koruması. Eğim standı ile masaüstü kullanım kolaylığı.
Teknik Özellikler Tablosu
| Başlık | Değer |
|---|---|
| Model | SP21 |
| DC Voltaj (DCV) | 0.3 V (5 kΩ/V) / 3 V / 12 V / 30 V / 120 V / 600 V (20 kΩ/V), doğruluk ±%3 tam ölçek |
| ±DC Voltaj (NULL) | ±6 V / ±30 V (20 kΩ/V), doğruluk ±%5 tam ölçek |
| AC Voltaj (ACV) | 12 V / 30 V / 120 V / 300 V / 600 V (9 kΩ/V), doğruluk ±%3 tam ölçek |
| DC Akım (DCA) | 60 µA / 30 mA / 0.3 A, doğruluk ±%3 tam ölçek |
| Direnç | 2 kΩ / 20 kΩ / 2 MΩ, doğruluk ±%3 skala |
| Kapasitans | 500 µF, yaklaşık gösterim |
| Süreklilik | Yaklaşık 10 Ω altında buzzer; açık devre gerilimi yaklaşık 3 V |
| Pil Kontrolü | 1.5 V ve 1.5 V düğme pili 1.0–2.0 V aralığı, yaklaşık değer |
| Bant Genişliği | 40 Hz ~ 100 kHz (AC 12 V aralığında) |
| Güç Kaynağı | R6P ×2 (1.5 V AA) |
| Sigorta | Φ5 × 20 mm 0.5 A / 250 V cam sigorta |
| Boyut ve Ağırlık | 144 × 99 × 41 mm; yaklaşık 270 g |
| Standart Aksesuarlar | Test kablosu TL-21a, kullanım kılavuzu |
| Uyumlu Aksesuarlar | HV-20 yüksek gerilim probu, taşıma çantası C-SPH veya C-SP, adaptörler CL-13a, CL-14, CL-15a, CL-DG3a, TL-9IC, TL-A4, TL-A7M, TL-A7M2, test uçları TL-21M, TLF-120 |
Kullanım Alanları
Düşük voltajlı devre analizi, ev elektroniği bakım ve onarım, eğitim laboratuvarları ve genel amaçlı elektrik testleri.
Ergonomi ve Güvenlik
Yangına dayanıklı gövde ve entegre stand ile güvenli ve rahat kullanım sağlar. Sigorta ve diyot koruması iç devrelerin korunmasına yardımcı olur. Yüksek güç voltaj hatlarında kullanılmamalıdır.
Notlar
DCV ve ACV için parantez içindeki değerler giriş direncini belirtir. Ölçüm öncesinde uygun aralığı seçiniz ve sigorta durumunu düzenli olarak kontrol ediniz.
