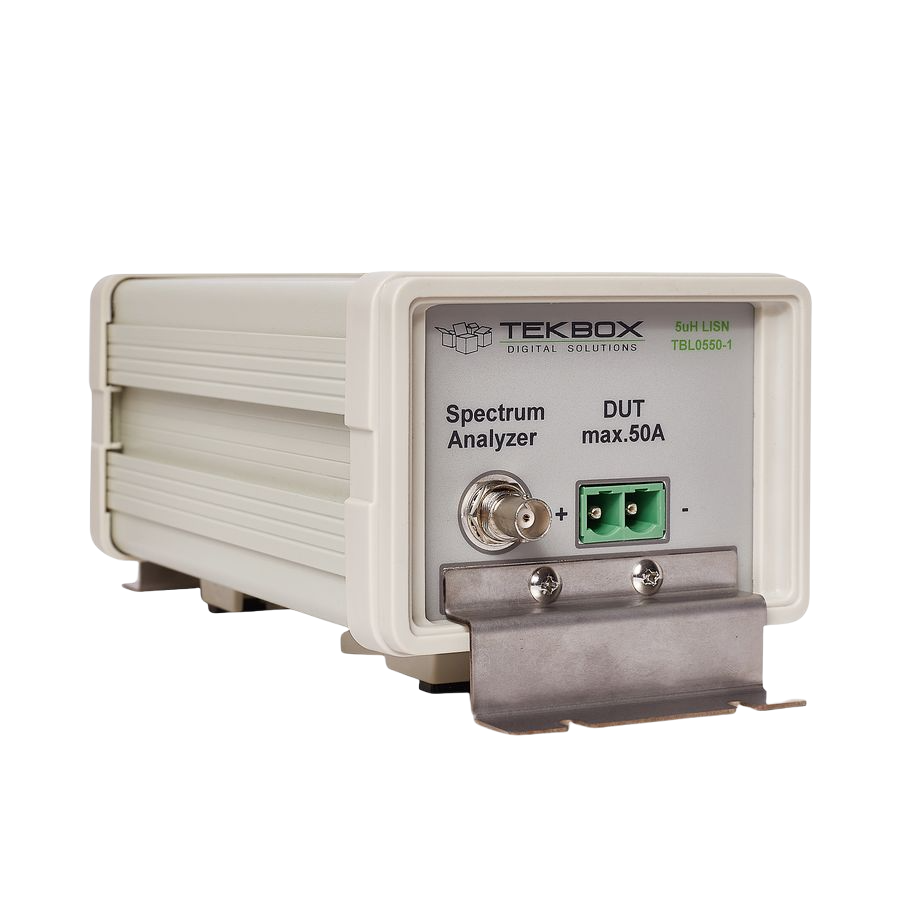

Tekbox TBL0550-1 50A Line Impedance Satabilisation Network-LISN–CISPR 25
Tekbox TBL0550-1 50A Line Impedance Stabilisation Network (LISN) – CISPR 25: Yüksek Performanslı Elektronik Gürültü Ölçümü
Elektronik cihazlar, elektromanyetik gürültü yayabilir ve bu gürültü çevreye zarar verebilir. Bu nedenle, cihazların elektromanyetik uyumluluğunu test etmek oldukça önemlidir. Tekbox TBL0550-1 50A Line Impedance Stabilisation Network (LISN), bu amaçla kullanılan kritik bir test cihazıdır. CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 ve DO-160/ED standartlarına uygun olarak tasarlanmış olan bu LISN cihazı, DC ile çalışan elektronik ekipmanların iletilen gürültülerini ölçmek için mükemmel bir çözümdür.
Tekbox TBL0550-1 50A LISN Özellikleri
TBL0550-1, 5µH indüktör ile donatılmış bir LISN cihazıdır. Bu cihaz, 100 kHz ile 150 MHz arasındaki frekans aralığında iletilen gürültüyü ölçer. Ayrıca, bu cihazın 50A'ya kadar sürekli akım kapasitesine sahip olması, zorlu test uygulamalarında güvenli kullanım sağlar.
Teknik Özellikler:
| Özellik | Tekbox TBL0550-1 |
| Frekans Aralığı | 100 kHz – 150 MHz |
| DC Direnci | < 9 mΩ Source+ to DUT+; < 2 mΩ Source- to DUT- |
| Maksimum Akım | 50A sürekli, 70A 3 dakika için |
| Nominal Çalışma Gerilmesi | 0 – 60V DC |
| Bileşen Derecesi | 250V |
| Yüksek Akım Bağlantıları | Erkek: Phoenix Contact 1998933, Kadın: Phoenix Contact 1967375 |
| Kapasitör | 1µF, dahili jumper ile bağlantı kesilebilir |
| Boyutlar | 120 mm x 100 mm x 225 mm (270 mm topraklama braketleriyle) |
| Ağırlık | 1.6 kg |
Yüksek Performans ve Güvenilir Test Sonuçları
Tekbox TBL0550-1, DUT (Test Edilen Cihaz) ile besleme hattı arasında yer alan bir 5µH indüktör ile, iletilen gürültüyü doğru bir şekilde ölçer. Bu cihaz, gürültülerin kaynağını tespit etmek ve test etmek için oldukça etkilidir. Cihazın BNC konektörü aracılığıyla, spektrum analizörü veya ölçüm alıcısı ile bağlantı kurularak iletilen gürültü ölçülür. Ayrıca, LISN Mate ile birlikte kullanıldığında, ortak mod ve diferansiyel mod gürültü ölçümleri ayrı ayrı yapılabilir.
Kapsamlı Uygulama Alanları
Tekbox TBL0550-1 50A LISN, özellikle DC ile çalışan elektronik ekipmanların test edilmesinde kullanılır. Bu LISN cihazı, cihazların çevreye yaydığı elektromanyetik gürültüyü doğru bir şekilde ölçer ve buna göre uygun önlemler alınmasına yardımcı olur. Bu cihazın en önemli kullanım alanları arasında EMC uyumluluk testleri, elektronik cihazların gürültü ölçümü, yüksek akım testleri ve gelişmiş gürültü analizi yer alır.
Anahtar Uygulamalar:
- EMC Uyumluluk Testleri: Elektronik cihazların çevreye yaydığı elektromanyetik gürültüyü ölçmek için kullanılır.
- Yüksek Akım Testleri: 50A'ya kadar sürekli akım kapasitesi ile, zorlu test senaryolarında güvenli kullanım sağlar.
- Ortak Mod ve Diferansiyel Mod Gürültü Ölçümü: Lisn Mate ile birlikte kullanıldığında, her iki tür gürültü ayrı ayrı ölçülebilir.
- Elektronik Cihazların Gürültü Testi: Elektronik cihazların, devre elemanlarının ve sistemlerinin iletilen gürültülerinin doğru bir şekilde ölçülmesini sağlar.
Tekbox TBL0550-1 LISN ile Güvenilir Test Sonuçları
Tekbox TBL0550-1 LISN, yalnızca DC ile çalışan elektronik cihazların EMC uyumluluğunu test etmek için değil, aynı zamanda yüksek akım ve gürültü ölçümlerini gerçekleştirmek için de güçlü bir test aracıdır. Bu cihaz, CISPR-25, MIL-STD-461F, ISO 7637-2 gibi uluslararası standartlara uygunluğu sayesinde, güvenilir test sonuçları elde edilmesini sağlar.
Sonuç: Yüksek Akımla Elektronik Testler İçin Mükemmel Çözüm
Tekbox TBL0550-1 50A LISN, özellikle yüksek akım gereksinimleri olan EMC testleri için mükemmel bir çözümdür. Elektronik cihazların yaydığı elektromanyetik gürültülerin doğru bir şekilde ölçülmesi ve test edilmesi, bu cihaz sayesinde daha hassas hale gelir. Ayrıca, yüksek kaliteli bağlantı elemanları, dahili kapasitör ve yüksek akım bağlantı terminalleri gibi özellikleri ile güvenli ve verimli testler yapabilirsiniz.
