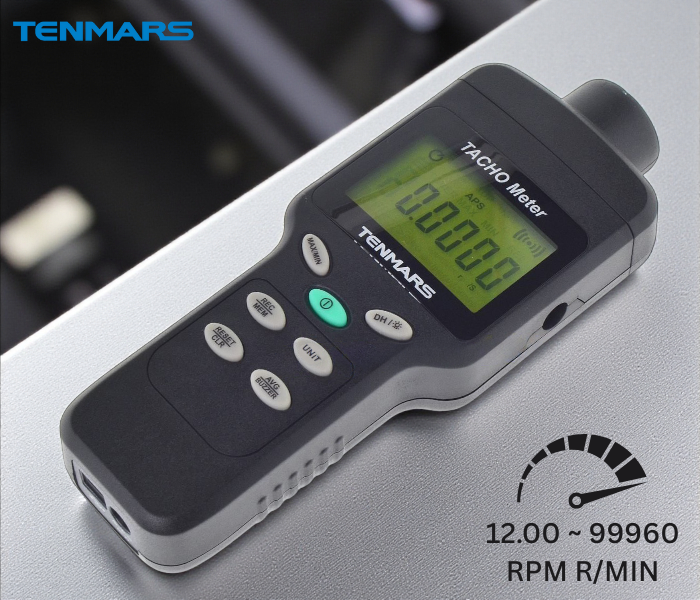

TENMARS TM-4100DN TEMASSIZ DEVİR ÖLÇER TAKOMETRE
DATALOGGER ÖZELLİKLİ

Tenmars TM-4100DN dijital takometre, temassız ölçüm teknolojisi sayesinde döner ekipmanların devir hızını yüksek hassasiyetle tespit edebilen gelişmiş bir cihazdır. 50 mm ile 500 mm mesafe ve 12'den 99.960 rpm aralığında güvenilir sonuçlar sunarak, kullanıcıya hem kolaylık hem de güvenlik sağlar. Endüstriyel bakım, motor kontrolü ve üretim hatlarında tercih edilen bu model, veri kaydetme özelliği ile ölçümlerin uzun süreli analiz edilmesine olanak tanır.

TM-4100DN DEVİR ÖLÇERİN ÖZELLİKLERİ

- Tenmars TM-4100DN, temassız ölçüm özelliği sayesinde hareketli parçalarla fiziksel temas gerektirmeden güvenli ve pratik hız ölçümleri yapılabilen dijital bir devir ölçer cihazıdır.

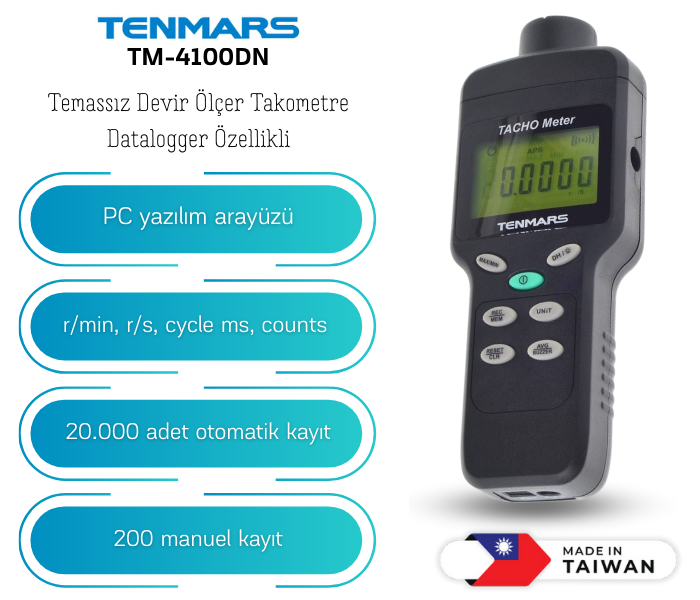

- Cihazın en büyük özelliklerinden birisi manuel olarak 200 adet, otomatik olarak 20.000 adede kadar ölçüm verisini hafızasında saklayarak uzun süreli testlerin kayıt altına alınmasını mümkün kılar. Ayarlanabilir kayıt aralığı ise 10 saniye ile 23 saat 59 dakika 59 saniye arasındadır. kayıt özelliği ile ilgili detaylı bilgi "buton fonksiyonları" kısmında anlatılmaktadır.
- USB bağlantısı üzerinden bilgisayara aktarılan bu veriler, beraberinde sunulan yazılım aracılığıyla grafiksel olarak görüntülenebilir, analiz edilebilir ve raporlanabilir. Bu özellik, uzun süreli devir takibi ve kalite kontrol raporlamaları için cihazı oldukça değerli bir araç haline getirir.
- 12 rpm’den başlayarak 99.960 rpm’ye kadar çok geniş bir hız ölçüm aralığını yüksek doğrulukla ölçer.
- ±0.04 % ±2 digit hassasiyet değeri, cihazın laboratuvar ve endüstriyel ortamda güvenle kullanılmasını sağlar.
- 50 mm ile 500 mm mesafe aralığında temassız ölçüm yapabilmesi, operatörün güvenli bir uzaklıktan ölçüm gerçekleştirmesine imkan tanır.
- Tenmars TM-4100DN ile 4 farklı ölçüm modunda devir ölçümü yapılabilmektedir. Bu modlar; r/min, r/s, ms ve count şeklindedir. Devir/dakika, devir/saniye, çevrim süresi, toplam dönüş sayısı.
- Temassız ölçüm işlemi için dönen parçanın (örneğin motor mili, fan pervanesi veya kasnak) üzerine küçük bir reflektör bant yapıştırılır. Cihazın ışığını bu banda tutarak ölçme işlemi yapılır. Bant olmadan temassız olarak devir ölçümü yapılmamaktadır. Optik yani temassız ölçümde reflektör bant mutlaka kullanılmalıdır.
- Tenmars TM-4100DN Takometre; makine, motor, otomotiv ve taşıt endüstrisi başta olmak üzere birçok farklı sektörde kullanılan, yüksek hassasiyetli bir dönüş hızı ölçüm cihazıdır.
- Otomatik kapanma özelliği ile belirli bir süre kullanılmadığı taktirde cihaz kandisini otomatik olarak kapatır. Bu süre 5 dakika ile 99 saat 59 dakika arasında değişmektedir.
- Tenmars TM-4100DN takometre cihazının yan kısmında 3,5 mm RS-232 çıkışı bulunmaktadır.

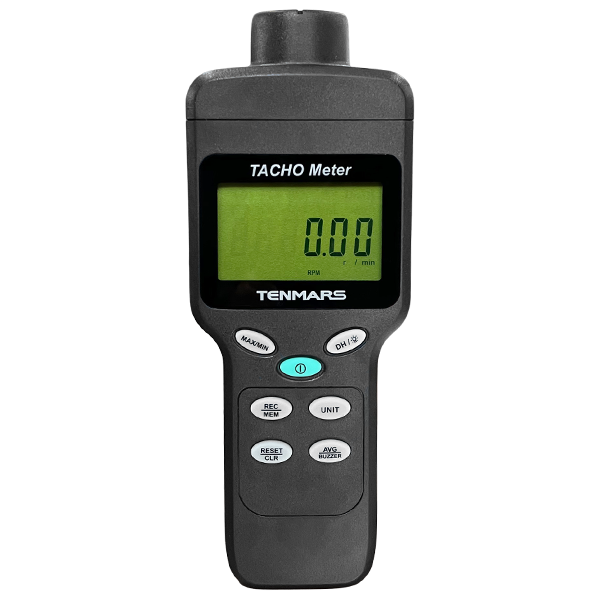

- Devir ölçer cihazının arka aydınlatmalı geniş rahat okunabilir LCD ekranı bulunmaktadır. Bu özelliği karanlık ortamlarda ölçüm sonuçlarınızı daha rahat okumanıza olanak sağlar.

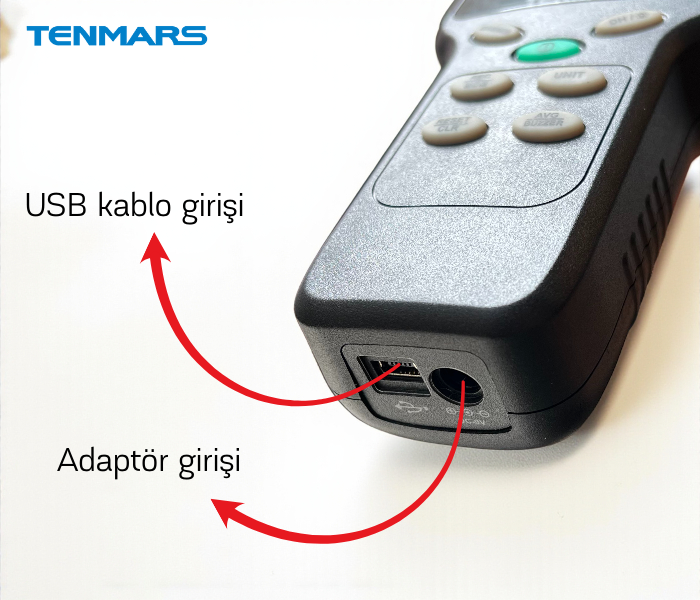

- Tenmars TM-4100D takometre cihazı 1 adet 9V pil ile çalışmaktadır. Aynı zamanda cihaz AC 100~240V - DC 9V/0.5A adaptör ile de çalışmaktadır. Ancak adaptör ile çalıştırılmak istendiğinde cihazın içerisinde bir pilin olmaması gerekmektedir.
- Cihazın kutu içerisinde, cihazın kendisi, 1 adet 9V pil, yazılım CD'si, USB kablo, üretici test sertifikası, reflektör bant, kullanım kılavuzu ve korumalı taşıma çantası bulunmaktadır.

Not: Cihazın temaslı kullanım özelliği bulunmaktadır. Ancak temaslı kullanım için gerekli olan parça opsiyonel olarak satılmaktadır. Sipariş ve detaylı bilgi için 0212 244 21 50 no lu numaradan satış temsilcisi ile görüşebilirsiniz.




1- Cihaz çalıştırılır ve basitçe çalışıp çalışmadığı ekran hareketlerinden kontrol edilir.
2- Ölçülecek alan nesnenin üzerine yansıtıcı yani reflektör kağıt yapıştırılır.

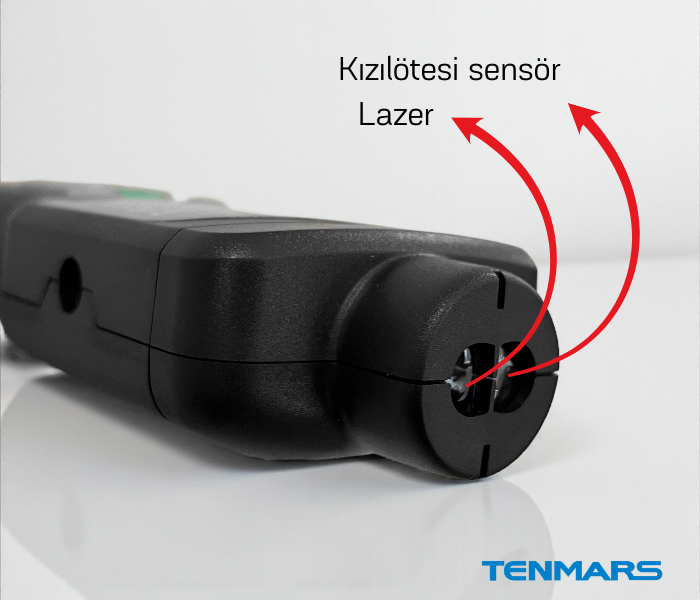

3- Nesnenin üzerine yapıştırılan kağıdın üzerine doğru lazer ışığı tutulut, sonuç ekrandan okunur.

CİHAZIN BUTON FONKSİYONLARININ KULLANIMI

Aşağıdaki tüm adımlar cihaz açık konumda iken yapılan işlemlerdir.

1- "Güç" tuşuna basılı tutup ardından "MAX/MIN" butonuna basarsanız kurulum moduna geçiş yaparsınız. LCD ekranında "St1" göründüğünde, "UNIT" tuşuna basarak sırayla St1 ~ St5 fonksiyonlarını seçebilirsiniz. Kurulum modundan çıkmak için tekrar "UNIT" tuşuna basın.

    • St1 (Otomatik Açma/Kapama)
    "AVG/BUZZER" veya "RESET/CLR" tuşlarına basarak Otomatik Açma (On) veya Kapama (Off) seçeneğini belirleyin.
    Not: Bu işlev, cihaz adaptöre veya USB kablosuna bağlı olduğunda çalışmaz.

    • St2 (Otomatik Kapanma Zamanlayıcısı)
    "DH/☼" veya "MAX/MIN" tuşları ile saat veya dakika seçin.
    "RESET/CLR" veya "AVG/BUZZER" tuşları ile süreyi artırıp azaltın.
    Varsayılan süre, 5 dakikadır.
    Ayarlanabilir aralık, 5 dakika – 99 saat 59 dakika

    • St3 (Veri Kaydetme Aralığı)
    "DH/☼" veya "MAX/MIN" tuşları ile saat, dakika ve saniye seçin.
    "RESET/CLR" veya "AVG/BUZZER" tuşları ile süreyi artırıp azaltın.
    Varsayılan süre, 0 (otomatik kayıt yok)
    Ayarlanabilir aralık: 10 saniye – 23 saat 59 dakika 59 saniye
    Not: Cihazın kayıt aralığını örneğin 10 saniye olarak ayarladığınızda ve kurulum modundan çıktığınızda cihaz her 10 saniyede bir kayıt alır (ekranda "R" görünür). Bu moddan çıkmak için kayıt aralığını 0 yapabilir ya da cihazı yeniden başlatabilirsiniz. Cihaz yeniden başladığında ayar sıfırlanmış olur.

    • St4 (Arka Işık Zamanlayıcısı)
    "AVG/BUZZER" veya "RESET/CLR" tuşları ile her seferinde 30 saniye artırıp azaltabilirsiniz.
    Seçim sırası: 00:30 → 01:00 → 01:30 → 02:00 → 02:30 → 03:00 → 03:30 → 04:00 → 04:30 → 05:00
    Varsayılan süre: 30 saniye
    Ayarlanabilir aralık: 30 saniye – 5 dakika

    • St5 (Birim Seçimi)
    "RESET/CLR" veya "AVG/BUZZER" tuşlarına basarak İngiliz (imperial) veya Metrik birimleri seçin.
    Temas konnektörü takılıyken ve LCD’de simgesi göründüğünde, bu birim seçimi geçerli olur.
    Gösterimler: En → Imperial (ft/min)  nE → Metric (m/s)

2- "DH/☼" butonuna bir kere basarsanız ekran "HOLD" görünecektir. Bu fonksiyon ekranda görünen değeri sabitlemeye yarar. Tuşa bir süre basılı tutarsanız ekran ışığı yanmaktadır.
3- "MAX/MIN" butonu ile ölçülen değerin en yüksek ve en düşük olanını görebilirsiniz.
4- "AVG/BUZZER" tuşuna basarak ortalama fonksiyonunu açabilir veya kapatabilirsiniz. Bu fonksiyon, kararsız ölçüm değerlerinde daha dengeli sonuçlar elde etmek için kullanılır. Tuşa bir süre basılı tutarsanız buzzeri açabilir veya kapatabilirsiniz. Buzzer açık olduğunda LCD ekranda “((●))” simgesi görüntülenir. Temassız ölçümlerde her nesne sayıldığında bir kez ses çıkarır.
5- "REC/MEM" tuşuna basarak manuel kayıt moduna geçebilirsiniz. LCD ekranda "R" ve kayıt numarası görünür. Yeni bir veri kaydetmek için tekrar "REC/MEM" tuşuna basın. Tuşa bir süre basılı tutarsanız "hafıza okuma" moduna geçiş yapılır LCD ekranda "M" ve kayıt numarası görünür. Verileri okumak için "RESET/CLR" veya "AVG/BUZZER" tuşlarını kullanabilirsiniz. Çıkmak için tuşa bir süre basılı tutun.
6- "RESET/CLR" tuşuna basarak MAX/MIN ve counts (sayı) modundaki ölçüm değerlerini temizleyebilirsiniz. "Hafıza okuma" modunda iken ("REC/MEM" tuşuna uzunca basınca çıkan mod "M") "RESET/CLR" tuşuna bir süre basılı tutarsanız hafıza silme moduna geçiş yapabilirsiniz. Ekranda “CLA” yanıp sönmeye başlayacaktır. Bu durumda "DH/☼"" tuşuna basarak hafızayı tamamen silebilirsiniz.
7- "UNIT" butonu ile cihazın ölçüm birimleri arasında geçiş yapabilirsiniz.
