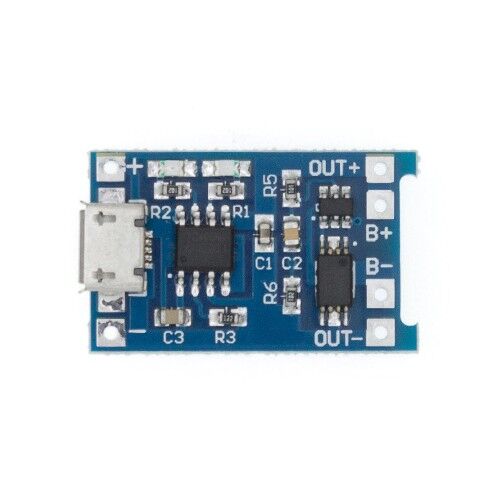

TP4056 Modül Micro Usb
TP4056 Modül Micro USB, lityum pillerin güvenli ve verimli bir şekilde şarj edilmesi için tasarlanmış bir şarj devresidir. Bu modül, TP4056 lipo şarj çipi ile donatılmıştır ve 1 hücreli lityum pilleri şarj edebilir. Ayrıca, paralel bağlı pillerin de şarj edilmesine olanak tanır. Basit devre yapısı ve iyi koruma özellikleri sayesinde hassas şarj işlemleri gerçekleştirebilir.
Teknik özellikleri arasında, 100mA ile 1000mA arasında ayarlanabilir şarj akımı bulunmaktadır. Şarj akımı genellikle 1A olarak ayarlanmıştır fakat direnç değişimi ile bu değer değiştirilebilir. Modül, micro USB veya kart üzerindeki besleme giriş padlerinden enerji alır. 5V üzerindeki voltajlar, ısıya yol açarak şarj akımını azaltabilir, bu nedenle dikkatli olunmalıdır.
TP4056 Modül, farklı uygulama alanlarında kullanılabilir. Özellikle hobi elektroniği, robotik projeler ve kişisel enerji sistemleri için idealdir. Kullanımı oldukça basittir; micro USB soket veya IN+- girişlerinden beslenebilir. B+ ve B- pinlerinden şarj edilecek pil hücresi bağlanır, Out+ ve Out- pinlerinden yük eklenebilir. Şarj sırasında kırmızı LED yanar ve şarj tamamlandığında yeşil LED yanar.
Bu modülün tercih edilmesinin birçok avantajı vardır. Öncelikle, otomatik şarj mekanizması sayesinde kullanıcı dostu bir deneyim sunar. Ayrıca, ters bağlantı koruması ve aşırı akım koruma özellikleri ile güvenli bir kullanım sağlar. Yüksek hassasiyetli şarj işlemleri gerçekleştirmesi, pil ömrünü uzatır ve güvenli bir şarj deneyimi sunar.
- TP4056 lityum şarj entegresi
- Şarj metodu: CCCV (Constant Current-Constant Voltage)
- Giriş voltajı: 5V
- Şarj voltajı: 4.2V
- Şarj akımı: 1000mA (direnç değişimi ile ayarlanabilir)
- Kırmızı/yeşil LED göstergeler
- Ters bağlantı koruması
- Over discharge ve over-current koruma özellikleri
