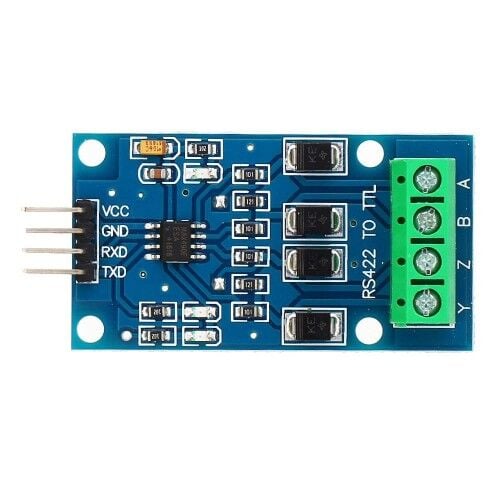

TTL to RS422 Modül
TTL to RS422 Modül, MAX490 entegresi ile donatılmış, TTL UART sinyalini RS422 ağına dönüştüren bir haberleşme modülüdür. Bu modül, çift yönlü iletişimi destekleyerek 1000 metreye kadar mesafelerde veri iletimi sağlar. 2.5Mbps yüksek veri hızı ile, hızlı ve güvenilir bir iletişim sunar. DC 5V besleme ile çalışarak enerji verimliliği sağlar.
Teknik olarak, bu modül MAX490 entegresi ile tasarlanmıştır ve 4 pinli erkek header TTL bağlantı soketi ile gelmektedir. RX, TX, 5V ve GND bağlantı noktaları sayesinde kolay kurulum imkanı sunar. Ayrıca, RS422 bağlantı klemensinde A, B, Z ve Y çıkışları bulunmaktadır. 15KV ESD koruma diyotları ve 10 ohm akım limitleme dirençleri ile donatılmıştır, böylece gürültü ve dış etkenlere karşı dayanıklıdır.
Kullanım alanları oldukça geniştir; endüstriyel otomasyon sistemlerinde, uzaktan izleme uygulamalarında ve veri iletişim sistemlerinde tercih edilmektedir. Uzun mesafe veri iletimi gerektiren projelerde ideal bir çözümdür. Modül, hem hobi projelerinde hem de profesyonel uygulamalarda kullanılabilir.
Bu modülün avantajları arasında yüksek iletişim hızı, uzun mesafe destekleme ve gürültü koruma özellikleri bulunmaktadır. Kullanıcılar, güvenilir ve hızlı veri iletimi sağlamak için bu modülü tercih edebilirler. Ayrıca, kolay kurulum ve kullanım imkanı sunması, projelerin hızla hayata geçirilmesine yardımcı olur.
- Entegre: Max490
- Çalışma voltajı: DC 5V
- Haberleşme formatı: RS422
- Haberleşme hızı: 2.5Mbps
- Haberleşme mesafesi: 1000 metre
- 15KV ESD koruma diyotları
- 4 Pin Erkek header TTL bağlantı soketi
- 120ohm sonlandırma dirençleri
- Boyutlar: 5cm x 2.7cm
